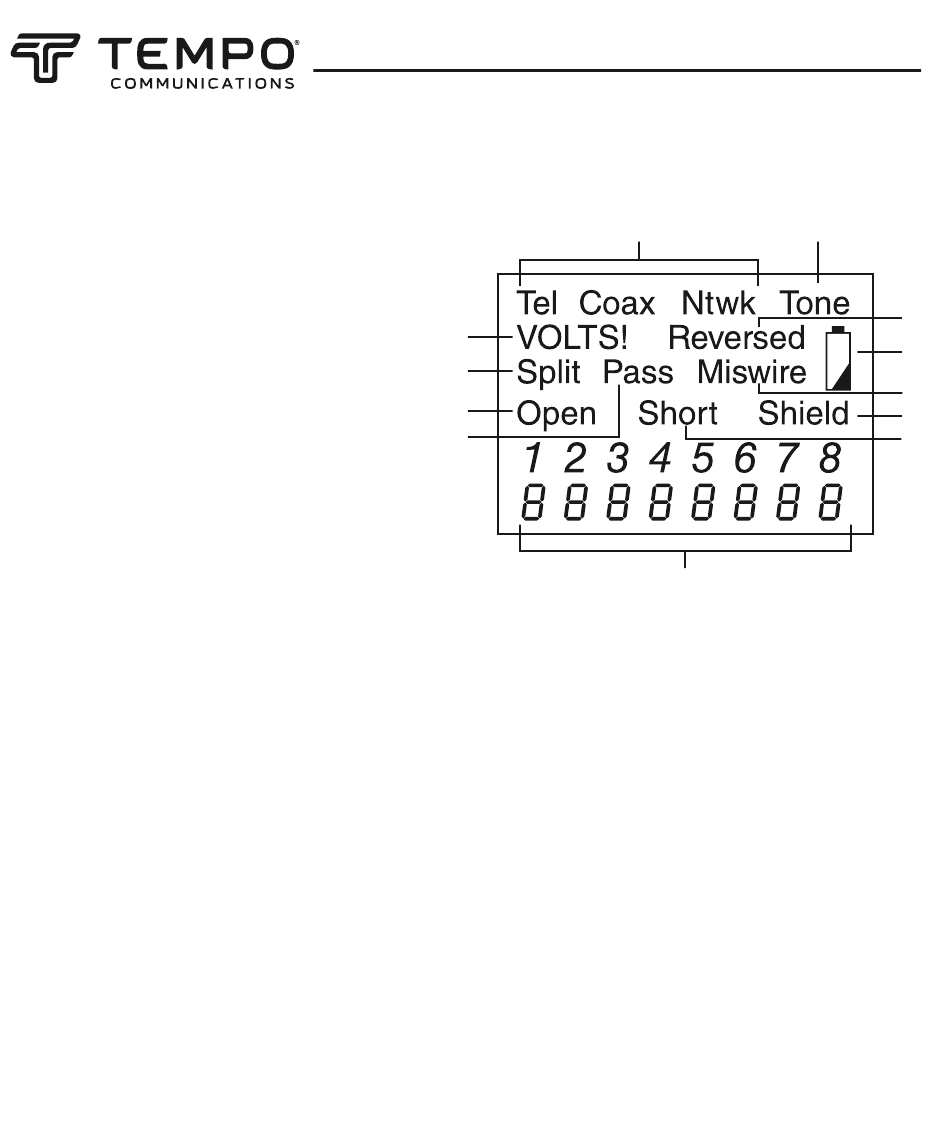

Iconos de la pantalla LCD
La interfaz de la unidad utiliza un panel de LCD de alto contraste con luz de fondo
para facilitar su uso. Los iconos se
emplean de la siguiente manera:
1. Tel, Coax, Ntwk: Se selecciona
el modo de prueba de Teléfono,
Coaxial o Red.
2. Tone: El Tono de rastreo de pares
se encuentra activo.
3. Reversed: La polaridad del par
telefónico es inversa.
4. La batería está baja.*
5. Miswire: El cableado no es uno a
uno.
6. Shield: El blindaje o la pantalla
está conectado.
7. Short: Algunos cables están cortocircuitados.
8. Los dígitos muestran el diagrama de cableado a la unidad remota.
9. Open: Algunos cables están en circuito abierto.
10. Pass: Todos los cables están conectados uno a uno (correcto).
11. Split: Se detecta un par dividido.
12. VOLTS!: Se detecta voltaje en uno o más pares, se inhibe la verificación.
Desconéctelo rápidamente para evitar daños.
* El Micro NETcat requiere una batería de 9V de tipo a presión (se recomiendan las
baterías alcalinas). Cuando aparece el icono de batería baja, significa que sólo
quedan pocas horas de uso normal. La precisión de las mediciones se verá afectada
si se utiliza la unidad con una batería baja.
30
12
11
9
10
1 2
8
3
4
5
6
7
