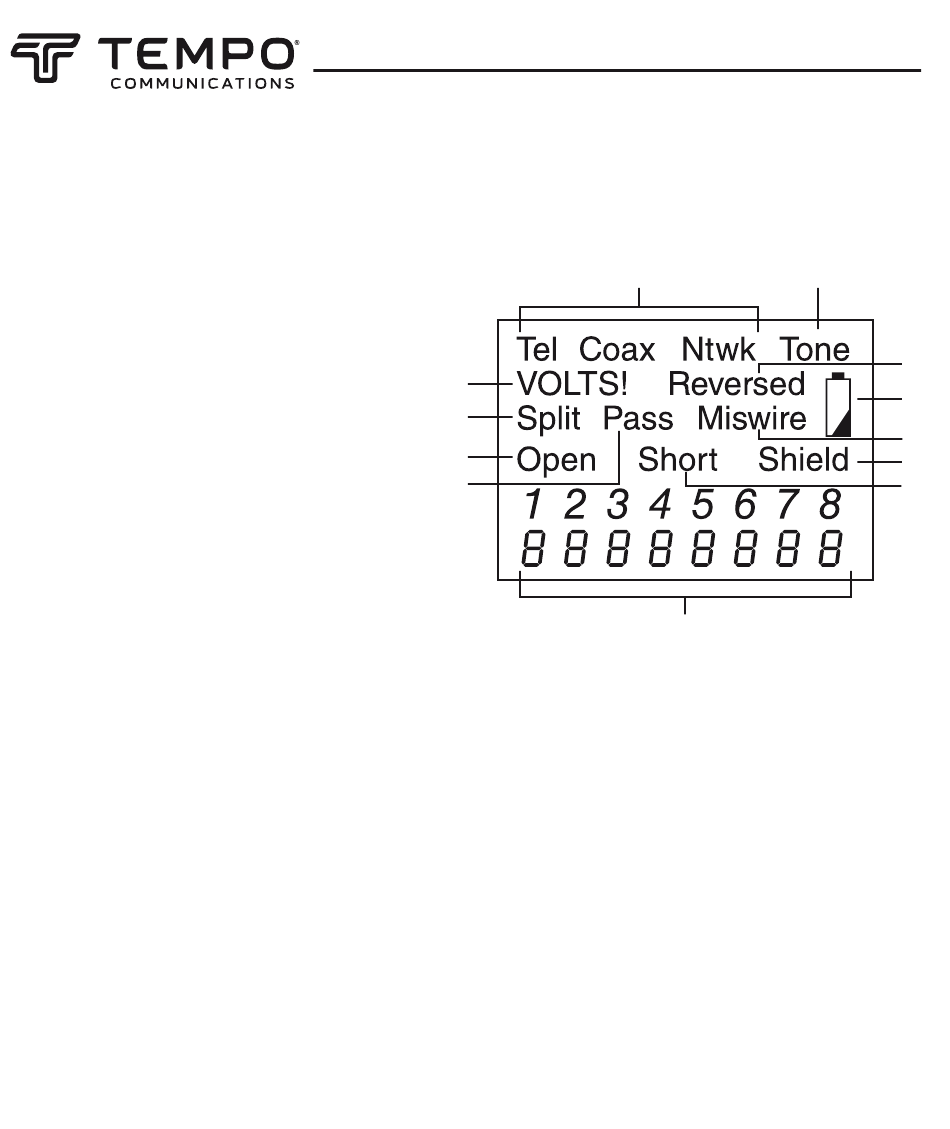

Пиктограммы на ЖК-дисплее
Для удобства устройство оснащено высококонтрастным ЖК-дисплеем с
подсветкой. Предусмотрены следующие пиктограммы:
1. Tel, Coax, Ntwk: режим тестирования (телефонный, коаксиальный
или сетевой кабель).
2. Tone: устройство генерирует
тональный сигнал для
трассировки витых пар.
3. Reversed: полярность
телефонной пары обратная.
4. Низкий заряд батареи.*
5. Miswire: разводка кабеля
неправильная.
6. Shield: защитный слой или
экран кабеля подключен к
устройству.
7. Short: короткое замыкание.
8. Цифры, соответствующие
жилам кабеля.
9. Open: обрыв кабеля.
10. Pass: разводка кабеля правильная.
11. Split: обнаружено расщепление пар.
12. VOLTS!: в одной или нескольких парах превышено напряжение.
Немедленно отключите устройство, чтобы избежать повреждений.
* В устройстве NETcat Micro используется одна 9-вольтовая батарея
типа «Крона» (рекомендуются щелочные элементы питания). Когда
появляется значок низкого заряда, устройство обычно может работать
еще несколько часов. Низкий заряд батареи сказывается на точности
измерений.
54
12
11
9
10
1 2
8
3
4
5
6
7
