FUNKTION DER SCHALTKARTEN
UND DER SIGNALLEUCHTEN
KONTROLLKARTE
Diese Karte (siehe Abb. 16) verarbeitet die von den Tasten
und dem Zahlungssystem kommenden Informationen und
steuert die Schaltungen , das display mit 5 Digit und die
LEDs.
Die Spannung von 15 V WS, die zum Betrieb der Karte
erforderlich ist, wird vom Transformator (siehe Abb. 21)
geliefert, der von einer Sicherung von 125 mA T an der
Primärwicklung und einer von 1,25 A T an der Sekundär-
wicklung geschützt ist. Die Spannung wird unmittelbar von
der Karte gleichgerichtet und stabilisiert .
Auf dieser Karte ist auch der EPROM montiert.
- Das gelbe LED zeigt die Anwesenheit von 12 V GS;
- Das grüne LED blinkt zu melden, daß der Mikroprozessor
regelmäßig
funktioniert;
- Das rote LED zeigt den Betriebszustand des Boiler-
widerstandes.

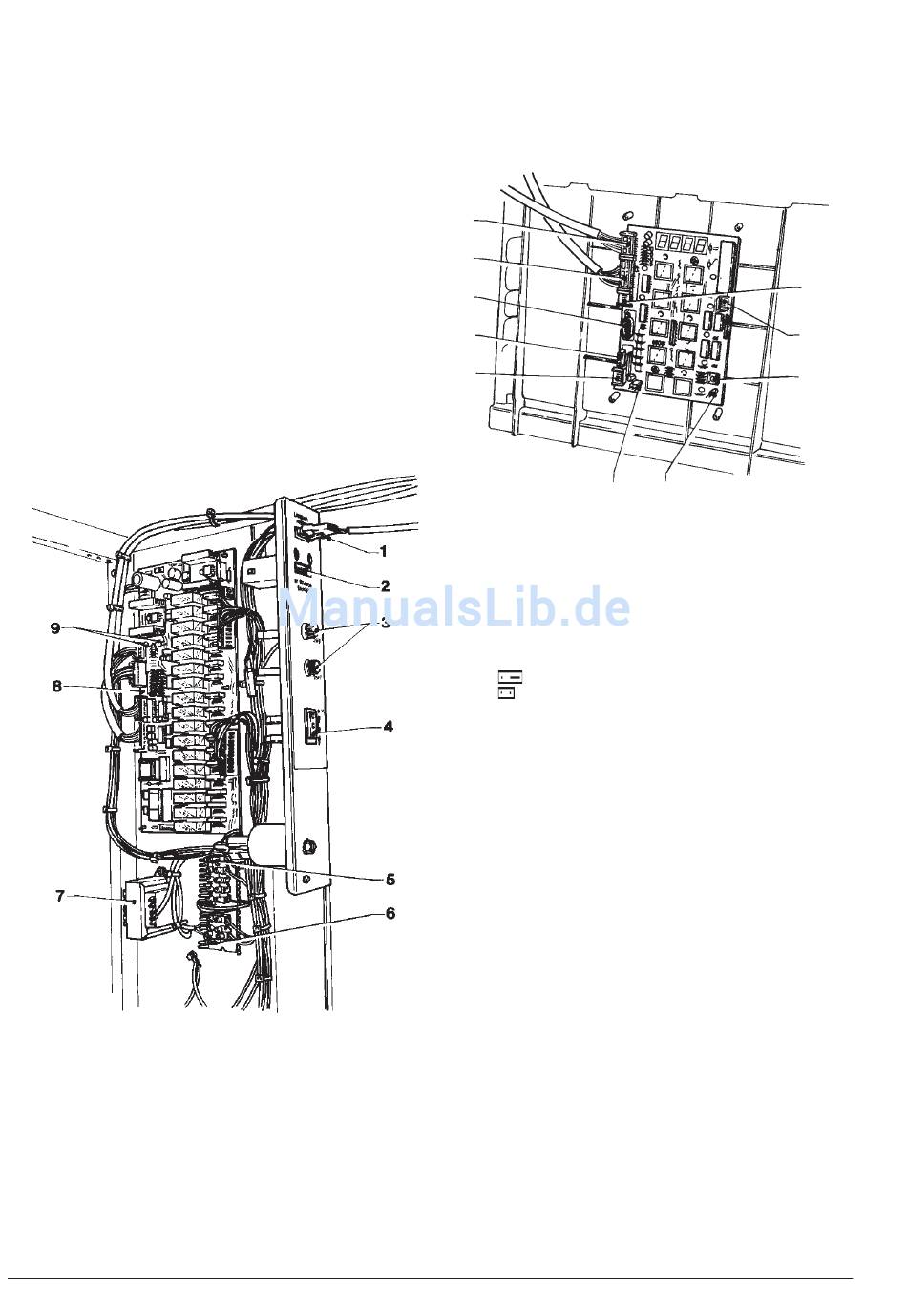

Abb. 21
1 - Steckdose für Lampe 230 V ~ 8 W max.
2 - Allgemeiner Impulszähler
3 - Netzsicherung
4 - Steckdose 230 V ~ immer unter Spannung
5 - Sicherung für Primärstrom
6 - Sicherung für Sekundärstrom
7 - Trafo
8 - Steuerkarte
9 - LEDs
© by N&W GLOBAL VENDING SpA
DRUCKTASTENKARTE
Diese Karte verwaltet das display, die grünen Druckta-
sten-LEDs, die Wahltasten und die Programmiertaste.
Sie unterstützt die Steckverbinder für Münzschaltgerät
(das alternativ BDV-Münzschaltgerät oder Exexutive-
Münzschaltgerät) sowie den Anschluß für den Drücker.
1
2
4
5
6
Abb. 22
1 - Zur Kontrollkarte
2 - Zur Kontrollkarte
3 - Executive-Münzschaltgerät
4 - Drucker
5 - Front-Münzprüfer
6 - Münze/Münzentwerter
7 - Jp2 =
8 - Jp1 =
9 - Programmierungstaste
10- Zur Waschtaste
KONFIGURATION DER ELEKTRONIKKARTEN
Die Schaltkarten wurden für Verwendung an unterschied-
lichen Modellen von Geräten konstruiert.
In Falle einer Ersetzung muß die Konfiguration der Kontroll-
karte überprüft werden.
In der Mitte der Kontrollkarte (siehe Abb. 17) befinden sich
eine Reihe von 8 Minidip-Schaltern (3), die die
Konfigurierung der Karte zur Anwendung für die verschie-
denen Versionen und in den verschiedenen Außenländern
erlaubt. Außerdem, ist ein Brückenschalter (5) vorhanden,
der die Karte für Anwendung in den Instant- und Frischer
Tee -Modellen zu konfigurieren ermöglicht. Die Karte ist
auch in der Lage 512 Kb- und 1 Mb-EPROM zu unterstüt-
zen, nachdem Brückenschalter JS3 und JS4 entspre-
chend gesetzt wurden.
Zur richtigen Konfiguration der Karte im Falle einer Erset-
zung, oder zur Verbesserung der Gerätleistung, sind die
folgenden Tabellen sowie die Wahldosistabelle zu ver-
wenden.
22
7
8
02 2007 104-02
3
10
9
