Vaillant icoVIT exclusiv VKO 246/2 Installations- Und Wartungsanleitung Seite 41

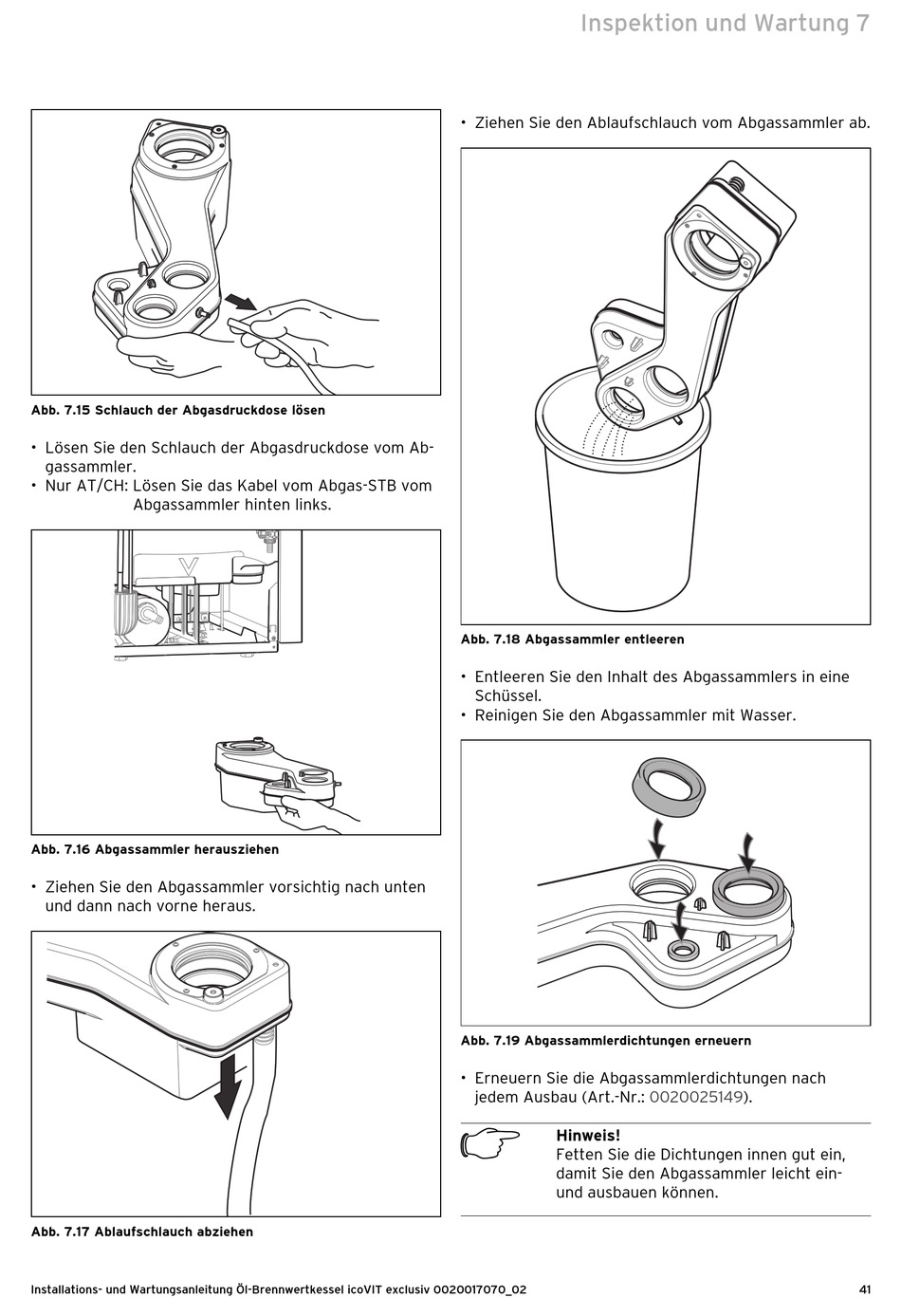

Abb. 7.15 Schlauch der Abgasdruckdose lösen
• Lösen Sie den Schlauch der Abgasdruckdose vom Ab-
gassammler.
• Nur AT/CH: Lösen Sie das Kabel vom Abgas-STB vom
Abgassammler hinten links.
Abb. 7.16 Abgassammler herausziehen
• Ziehen Sie den Abgassammler vorsichtig nach unten
und dann nach vorne heraus.
Abb. 7.17 Ablaufschlauch abziehen
Installations- und Wartungsanleitung Öl-Brennwertkessel icoVIT exclusiv 0020017070_02
Inspektion und Wartung 7
• Ziehen Sie den Ablaufschlauch vom Abgassammler ab.
Abb. 7.18 Abgassammler entleeren
• Entleeren Sie den Inhalt des Abgassammlers in eine
Schüssel.
• Reinigen Sie den Abgassammler mit Wasser.
Abb. 7.19 Abgassammlerdichtungen erneuern
• Erneuern Sie die Abgassammlerdichtungen nach
jedem Ausbau (Art.-Nr.: 0020025149).
h
Hinweis!
Fetten Sie die Dichtungen innen gut ein,
damit Sie den Abgassammler leicht ein-
und ausbauen können.
41
