2 Gerätebeschreibung
2.4

Aufbau und Funktion des icoVIT exclusiv

2.4.1

Funktionselemente

14
12
11
10
9
8
7

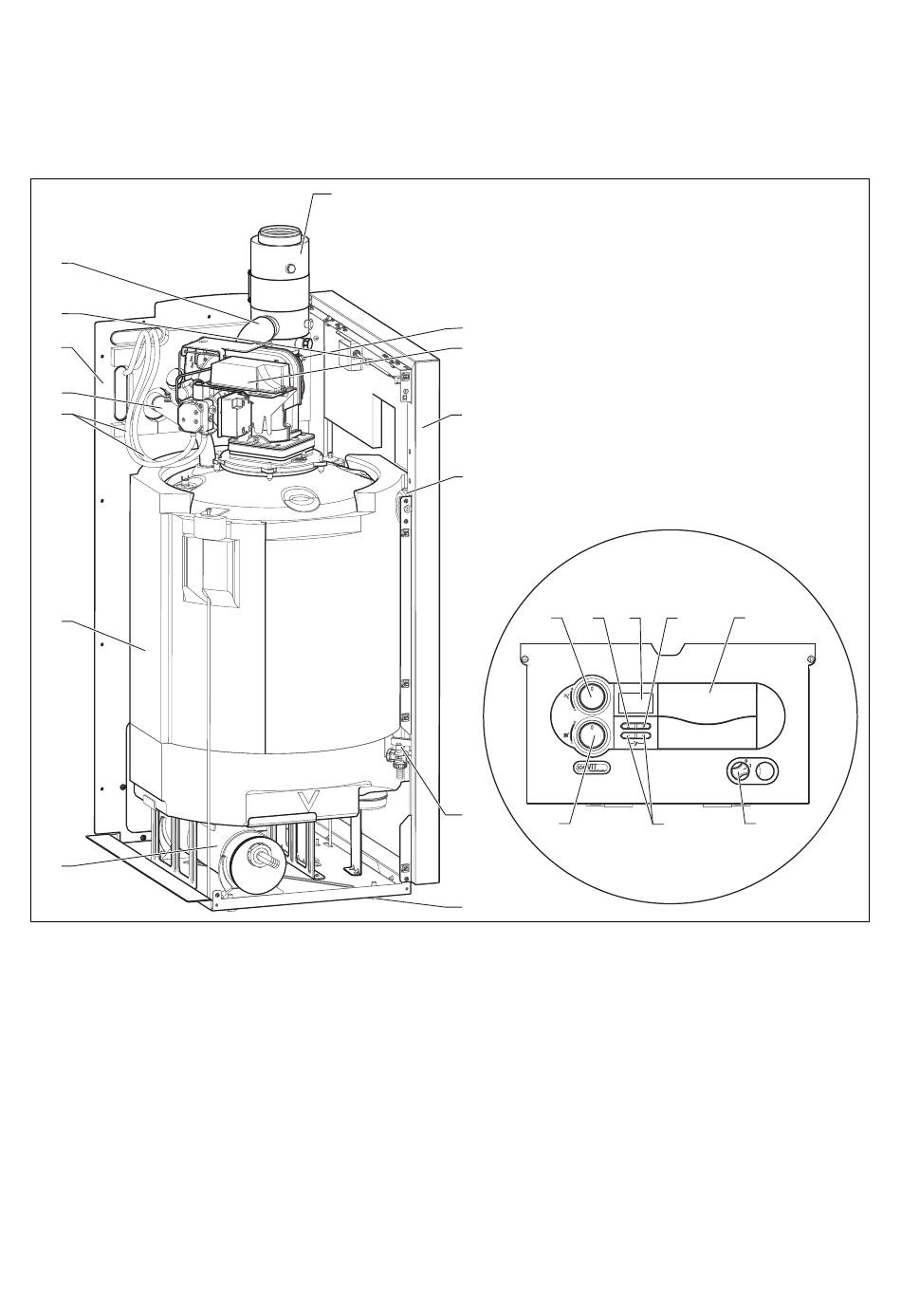

Abb 2.3 Funktionselemente
Legende
1 Luft-/Abgasanschluss
2 Halter Abgasrohr
3 Brenner
4 Seitenwand
5 Kessel-Füll- und Entleerungseinrichtung
6 Verstellbare Füße
7 Öl-Neutralisationseinrichtung (optional)
8 Kesselkörper mit Isolierschalen
9 Ölleitungen
10 Heizungsvorlauf (HVL)
11 Geräterückwand
12 Brandschutzschalter (nur AT)
13 Abgasdruckdose
14 Zuluftschlauch
6
1
2
3
4
13
5
6
Legende Bedienelemente
21 Hauptschalter EIN/AUS
22 Einstell-Tasten
23 Vorlauftemperatur-Regler
24 Speichertemperatur-Regler (bei Anschluss eines
Warmwasserspeichers)
25 Entstörtaste Elektronik
26 Display des digitalen Informatons- und Analysesystems
( DIA-System)
27 Info-Taste
28 Regelgerät- Einbaufeld
Installations- und Wartungsanleitung Öl-Brennwertkessel icoVIT exclusiv 0020017070_02
24 25 26 27
23
22
des Schaltkastens
28
21
