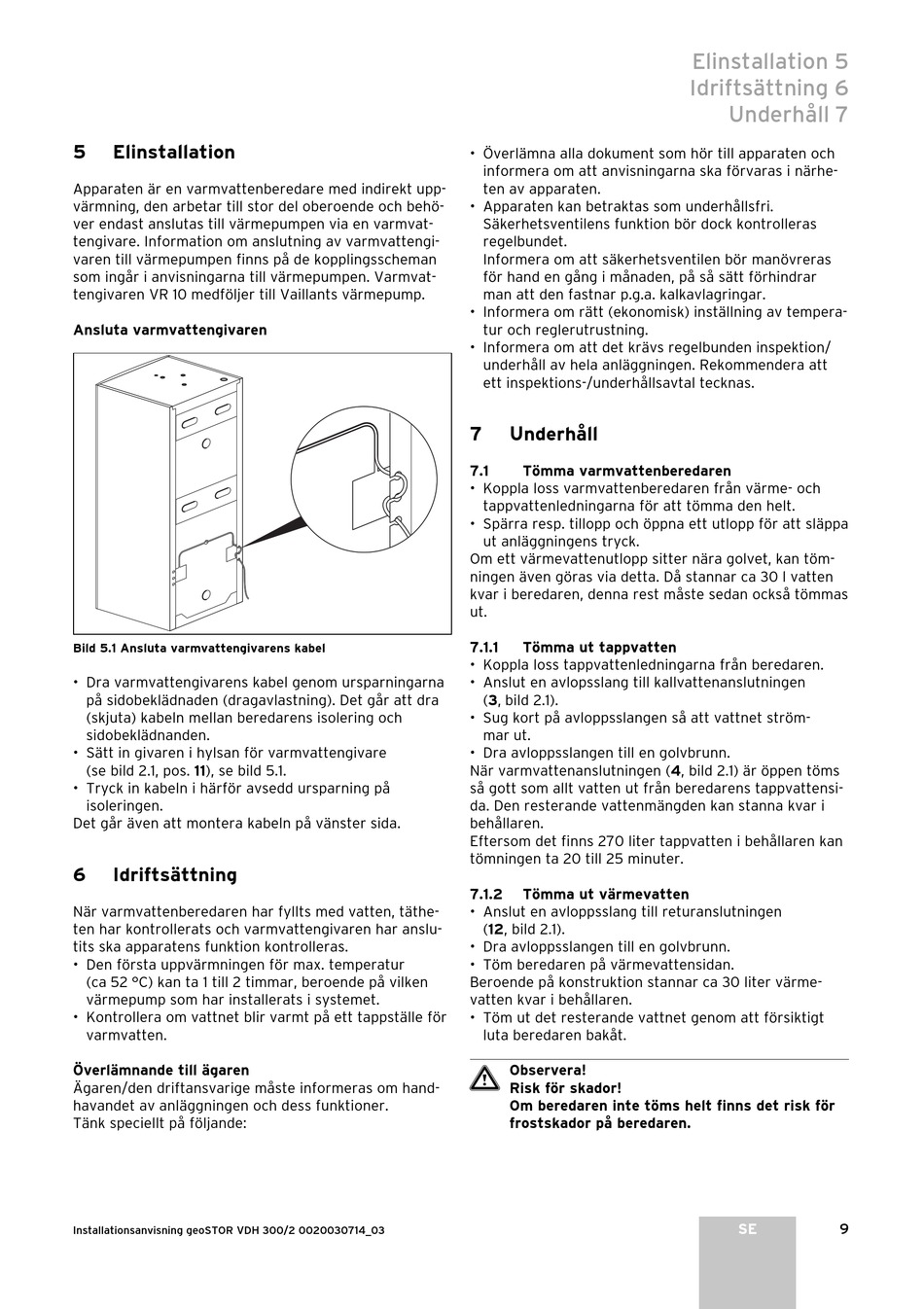

5

Elinstallation

Apparaten är en varmvattenberedare med indirekt upp-
värmning, den arbetar till stor del oberoende och behö-
ver endast anslutas till värmepumpen via en varmvat-
tengivare. Information om anslutning av varmvattengi-
varen till värmepumpen finns på de kopplingsscheman
som ingår i anvisningarna till värmepumpen. Varmvat-
tengivaren VR 10 medföljer till Vaillants värmepump.
Ansluta varmvattengivaren
Bild 5.1 Ansluta varmvattengivarens kabel
• Dra varmvattengivarens kabel genom ursparningarna
på sidobeklädnaden (dragavlastning). Det går att dra
(skjuta) kabeln mellan beredarens isolering och
sidobeklädnanden.
• Sätt in givaren i hylsan för varmvattengivare
(se bild 2.1, pos. 11), se bild 5.1.
• Tryck in kabeln i härför avsedd ursparning på
isoleringen.
Det går även att montera kabeln på vänster sida.
6 Idriftsättning
När varmvattenberedaren har fyllts med vatten, täthe-
ten har kontrollerats och varmvattengivaren har anslu-
tits ska apparatens funktion kontrolleras.
• Den första uppvärmningen för max. temperatur
(ca 52 °C) kan ta 1 till 2 timmar, beroende på vilken
värmepump som har installerats i systemet.
• Kontrollera om vattnet blir varmt på ett tappställe för
varmvatten.
Överlämnande till ägaren
Ägaren/den driftansvarige måste informeras om hand-
havandet av anläggningen och dess funktioner.
Tänk speciellt på följande:
Installationsanvisning geoSTOR VDH 300/2 0020030714_03
• Överlämna alla dokument som hör till apparaten och
informera om att anvisningarna ska förvaras i närhe-
ten av apparaten.
• Apparaten kan betraktas som underhållsfri.
Säkerhetsventilens funktion bör dock kontrolleras
regelbundet.
Informera om att säkerhetsventilen bör manövreras
för hand en gång i månaden, på så sätt förhindrar
man att den fastnar p.g.a. kalkavlagringar.
• Informera om rätt (ekonomisk) inställning av tempera-
tur och reglerutrustning.
• Informera om att det krävs regelbunden inspektion/
underhåll av hela anläggningen. Rekommendera att
ett inspektions-/underhållsavtal tecknas.
7 Underhåll
7.1 Tömma varmvattenberedaren
• Koppla loss varmvattenberedaren från värme- och
tappvattenledningarna för att tömma den helt.
• Spärra resp. tillopp och öppna ett utlopp för att släppa
ut anläggningens tryck.
Om ett värmevattenutlopp sitter nära golvet, kan töm-
ningen även göras via detta. Då stannar ca 30 l vatten
kvar i beredaren, denna rest måste sedan också tömmas
ut.
7.1.1 Tömma ut tappvatten
• Koppla loss tappvattenledningarna från beredaren.
• Anslut en avlopsslang till kallvattenanslutningen
(3, bild 2.1).
• Sug kort på avloppsslangen så att vattnet ström-
mar ut.
• Dra avloppsslangen till en golvbrunn.
När varmvattenanslutningen (4, bild 2.1) är öppen töms
så gott som allt vatten ut från beredarens tappvattensi-
da. Den resterande vattenmängden kan stanna kvar i
behållaren.
Eftersom det finns 270 liter tappvatten i behållaren kan
tömningen ta 20 till 25 minuter.
7.1.2 Tömma ut värmevatten
• Anslut en avloppsslang till returanslutningen
(12, bild 2.1).
• Dra avloppsslangen till en golvbrunn.
• Töm beredaren på värmevattensidan.
Beroende på konstruktion stannar ca 30 liter värme-
vatten kvar i behållaren.
• Töm ut det resterande vattnet genom att försiktigt
luta beredaren bakåt.
Observera!
a
Risk för skador!
Om beredaren inte töms helt finns det risk för
frostskador på beredaren.
Elinstallation 5
Idriftsättning 6
Underhåll 7
SE 9
