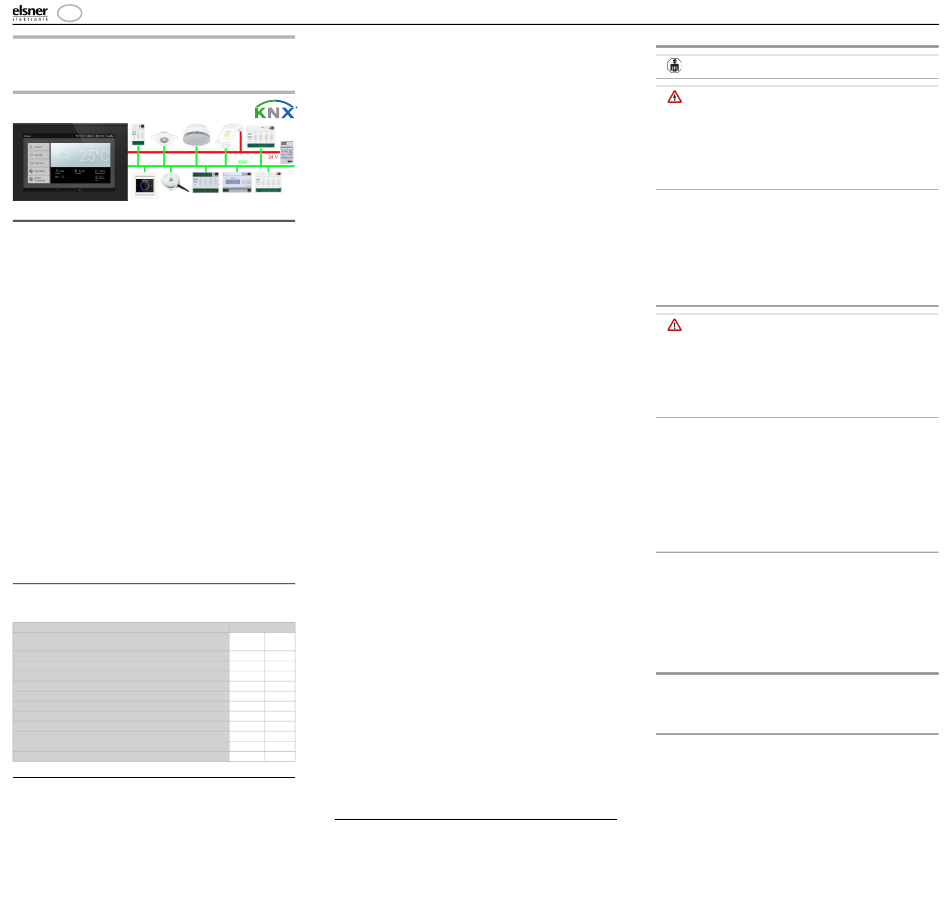

CasaConnect KNX Set 20
KNX-Starter-Set
Technische Daten und Installationshinweise
Artikelnummer 71220
1. Einsatzbereich
Das KNX-Starter-Set CasaConnect KNX Set 20 ist ein vorkonfiguriertes KNX-
Komplettpaket zur Automation eines Hauses bestehend aus der Zentrale CasaCon-
nect KNX sowie weiteren KNX-Bediengeräten, KNX-Sensoren und KNX-Aktoren.
Mit dem CasaConnect KNX Set 20 lassen sich Licht, Heizung, Sonnenschutz
und Lüftung automatisch steuern und manuell bedienen. Zusätzlich können Si-
cherheitsfunktionen wie Rauch- und Wasserleckagenmeldung realisiert werden.
Das KNX-Starter-Set CasaConnect KNX Set 20 wird fertig projektiert und ad-
ressiert ausgeliefert, d. h. die Geräte brauchen nur installiert zu werden und sind,
sobald sie an die KNX-Bus-Leitung angeschlossen sind, kommunikationsbereit.
Nach der individuellen Einstellung der Funktionen am Display der Zentrale Casa-
Connect KNX kann die Automatik eingestellt werden.
Benutzen Sie bitte die Bedienungsanleitung der CasaConnect KNX, um die Auto-
matikfunktionen auf Ihre Bedürfnisse abzustimmen und eine komfortable manuel-
le Bedienung zu ermöglichen.
Funktionen und Eigenschaften des CasaConnect KNX Set 20:
• Einfache KNX-Automation eines Apartments bzw. eines Hauses
• Keine ETS notwendig, da vorkonfiguriertes KNX-Projekt mitgeliefert wird.
Erweiterungen des KNX-Systems oder Änderungen an einzelnen Geräten
des Sets, z. B. Beschriftungsanpassung, Funktionsanpassungen, Änderung
der Funktionsbelegung von Binäreingängen, können mit der KNX-Software
ETS ab Version 5 umgesetzt werden
• Bedienung und Statusabfrage an der Smartphone-App
• Erweiterbar mit anderen KNX-Geräten
• Optimales Zusammenspiel von Beschattung, Heizung, Kühlung, Lüftung
• Fernzugriff an der CasaConnect KNX über Netzwerk für
Systemeinrichtung, Diagnose usw. Freigabe durch den Nutzer erforderlich
• Anwesenheits-Simulation
• Sicherheitsmodul (für Meldungen einer Alarmanlage) mit Speicher für
Ereignisprotokoll
• HCL(Human Centric Lighting)-Steuerung: Die biodynamische
Lichtsteuerung ändert Lichtfarbe und -helligkeit im Tagesverlauf. Diese
Beleuchtungsregelung kann das Wohlbefinden unterstützen
• 24 Szenen zum Aufruf individuell eingestellter Fahrpositionen und
Schaltzustände. Mit einer Szene werden mehrere Antriebe und Geräte
zugleich angesprochen und so mit einem Fingertipp ein passendes
Ambiente geschaffen („TV", „Essen" usw.)
1.1. Lieferumfang
Beim CasaConnect KNX Set 20 handelt es sich um ein KNX-Starter-Set, d. h.
eine Rücknahme einzelner Artikel zur Gutschrift oder zum Umtausch ist nicht mög-
lich.
Zentrale Steuerungs- und Bedieneinheit CasaConnect KNX
mit SD-Karte im Karten-Steckplatz
Wetterstation P04-KNX-GPS
Spannungsversorgung KNX PS640-IP
Spannungsversorgung PS2500
Raum Controller Cala Touch KNX T
Präsenzmelder Intra-Sewi KNX TH-L-Pr
Rauchmelder Salva KNX basic
Leckagesensor Leak KNX basic
Heizungsregler KNX K4
DALI-Lichtregler KNX DALI L4 bc 16 A
Sonnenschutzsteuerung KNX S4-B10 230 V
Schaltaktor KNX R8 16 A
1.2. Funktionsumfang
Das CasaConnect KNX Set 20 bietet u. a. den folgenden Funktionsumfang:
Temperaturregelung:
Die Heizung wird am KNX K4 angeschlossen (4 Ausgänge).
Die Einstellung der Temperaturmodiwechsel (Komfort, Standby, Eco) erfolgt im
CasaConnect KNX-Menü unter
System > Automatik einstellen > Temperaturregler > Zeitschalten Modus
KNX-Starter-Set CasaConnect KNX Set 20
Der aktuelle Raumtemperatur-Wert kommt vom Raum-Controller Cala KNX T.
Dort findet auch die eigentliche Regelung statt und es kann der Sollwert eingestellt
werden.
Alle Raumtemperaturregler sind auf Einstufen Heizung eingerichtet. Werden ande-
re Regelungssarten benötigt (Zweistufen Heizung, Einstufen Heizung + Einstufen
Kühlung, etc.), muss die Umstellung über die ETS ab Version 5 erfolgen.
Lüfter:
Für die Verwendung von Lüftern ist die Programmierung in der ETS, z. B. durch
den Integrator, notwendig.
Sonnenschutz-/Fenstersteuerung:
Die Antriebe von Jalousie, Rollladen, Markise oder Fenster werden am KNX S4-
B10 angeschlossen (8 Ausgänge).
Zunächst wird die Auswahl getroffen, welche Funktion gewünscht ist (Jalousie,
Rollladen, Markise oder Fenster). Die Einstellung erfolgt im CasaConnect KNX-
Menü unter
System > Oberfläche einstellen > Funktionsblock A > Antriebe
Dann wird die Automatik eingestellt.
System > Automatik einstellen > Markise | Jalousie | Rollladen | Fenster > ...
Der Innentemperatur-Wert kann entweder von einem Raum-Controller Cala KNX T
oder von einem Deckensensor Intra-Sewi KNX TH-L-Pr bereitgestellt werden.
Außentemperatur, Niederschlagsmeldung, Zeit und Position kommen von der
Wetterstation P04-KNX-GPS.
Licht-/Steckdosen-/Gerätesteuerung:
Über den DALI-Bus können bis zu 4 Leuchten(gruppen) am KNX DALI L4 bc 16A an-
geschlossen werden. Diese können entweder am Raum-Controller Cala KNX T
oder an der Zentrale CasaConnect KNX geschaltet oder gedimmt werden.
Manuell > Alle > Dali Lichtgr. X
Standardmäßig sind die Ausgänge auf Dali-Dimmen vorkonfiguriert. Soll ein Aus-
gang nur zum Schalten eingesetzt werden, kann der betroffene Ausgang im Sys-
tem-Menü der CasaConnect KNX umgestellt werden.
System > Oberfläche einstellen > KNX-Einstellungen > Funktionsblock A > Be-
leuchtung > Dali Lichtgr. X > Art des Ausgangs
Bis zu 8 Leuchten können am Schaltaktor KNX R8 16 A angeschlossen werden. Die-
se werden direkt entweder am Raum-Controller Cala KNX T oder an der Zentrale
CasaConnect KNX geschaltet.
Manuell > Alle > Aktor 1 SAX
Die Schaltaktor-Ausgänge des KNX R8 16 A können auch z. B. für schaltbare Steck-
dosen oder Abschaltung von Hausgeräten eingesetzt werden.
In zwei Räumen können die Leuchten durch den Präsenzmelder Intra-Sewi KNX
TH-L-Pr, der direkt mit dem Schaltaktor KNX R8 16 A verknüpft ist, automatisch bei
Anwesenheit von Personen im Raum geschaltet werden.
Des Weiteren lassen sich Zeiträume definieren, in denen das Licht eingeschaltet
ist.
System > Automatik einstellen > Licht > ... > Zeitschalten
Manuelle Bedienung:
Zusätzlich zur Automatik ist die manuelle Bedienung am Raum-Controller Cala
KNX T oder an der Zentrale CasaConnect KNX möglich.
Wasserleckage:
Durch den Leckagesensor Leak KNX basic lässt sich ein Wasseralarm (z. B. auf-
grund eines Wasserrohrbruchs) detektieren und beim Klick auf das Alarmsymbol
rechts oben auf der Startseite der Zentrale CasaConnect KNX mit der Textmeldung
„Leak Alarm" anzeigen.
Rauchwarnung:
Wenn die 3 Rauchmelder Salva KNX basic in einem Raum Rauch detektieren, sen-
den sie die Meldung „Rauchalarm" über den KNX-Bus an die Zentrale CasaCon-
nect KNX. Diese Meldung wird ebenfalls beim Klick auf das Alarmsymbol rechts
oben auf der Startseite angezeigt und muss quittiert werden. Bei leerer Batterie ei-
nes Rauchmelders wird ebenfalls eine Meldung an der Zentrale angezeigt.
Art.-Nr. Set 20
71200 1x
Sicherheitsmodul:
Wird das Sicherheitsmodul extern scharf geschaltet:
71230 1x
Sicherheitsmodul > extern scharf
70142 1x
dann werden die Bewegungsmelder als Einbruchmelder verwendet und sobald
20206 1x
diese die Anwesenheit von Personen erkennen, wird ein Einbruchalarm an der Ca-
70800 8×
saConnect KNX ausgelöst, der beim Klick auf das Alarmsymbol anzeigt und quit-
70681 5×
tiert werden kann. Wenn eine E-Mail-Adresse hinterlegt ist:
70405 5× System > Systemeinstellung > E-Mail-Benachrichtigung
kann bei Einbruchalarm eine E-Mail verschickt werden:
70315 2×
System > Oberfläche einstellen > Sicherheitsmodul > Alarmierung > Empfänger
70320 2×
für Benachrichtigungen > Einbruchalarm
70580 2×
70530 3×
Anwesenheits-Simulation:
70570 2×
Mit der Anwesenheits-Simulation können Sie bis zu 16 Events gleichzeitig oder
nacheinander ablaufen lassen, die den Anschein erwecken, dass sich Personen im
Gebäude aufhalten. Eine einstellbare Verzögerung des Startzeitpunkts macht die
Simulation realistischer.
System > Oberfläche einstellen > Anwesenheits-Simulation.
1.3. Technische Daten und sonstige Informationen
Siehe entsprechende Datenblätter unter https://www.elsner-elektronik.de/shop/de/
download/
Die Produkte sind konform mit den Bestimmungen der EU-Richtlinien.
KNX-Starter-Set CasaConnect KNX Set 20 • Stand: 26.07.2021 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
2. Sicherheits- und Gebrauchshinweise
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung dürfen nur
von einer autorisierten Elektrofachkraft durchgeführt werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungsführende
Teile.
• Untersuchen Sie das Gerät vor der Installation auf Beschädigungen.
Nehmen Sie nur unbeschädigte Geräte in Betrieb.
• Halten Sie die vor Ort geltenden Richtlinien, Vorschriften und
Bestimmungen für die elektrische Installation ein.
• Nehmen Sie das Gerät bzw. die Anlage unverzüglich außer Betrieb und
sichern Sie sie gegen unbeabsichtigtes Einschalten, wenn ein gefahrloser
Betrieb nicht mehr gewährleistet ist.
Verwenden Sie das Gerät ausschließlich für die Gebäudeautomation und beachten
Sie die Gebrauchsanleitung. Unsachgemäße Verwendung, Änderungen am Gerät
oder das Nichtbeachten der Bedienungsanleitung führen zum Erlöschen der Ge-
währleistungs- oder Garantieansprüche.
Betreiben Sie das Gerät nur als ortsfeste Installation, das heißt nur in montiertem
Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und
nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsan-
leitung ist Elsner Elektronik nicht haftbar.
2.1. Sicherheitshinweise zu Automatik- und Alarm-
Funktionen
WARNUNG!
Verletzungsgefahr durch automatisch bewegte
Komponenten!
Durch die Automatiksteuerung können Anlagenteile anlaufen und
Personen in Gefahr bringen.
• Im Fahrbereich von elektromotorisch bewegten Teilen dürfen sich
keine Personen aufhalten.
• Sicherstellen, dass bei Aufenthalt außerhalb des Gebäudes nicht
der Rückweg/Zugang versperrt wird (Gefahr des Aussperrens).
• Anlage bei Wartungs- und Reinigungsarbeiten fachgerecht außer
Betrieb setzen.
Regenalarm bei automatisch gesteuerten Fenstern:
Bei einsetzendem Regen kann je nach Regenmenge und Außentemperatur etwas
Zeit vergehen, bis von den Sensoren im System Regen erkannt wird. Zusätzlich
muss für elektrisch betätigte Fenster oder Schiebedächer eine Schließzeit einkal-
kuliert werden. Feuchtigkeitsempfindliche Gegenstände sollten daher nicht in ei-
nen Bereich gestellt werden, in dem sie durch eindringenden Niederschlag beschä-
digt werden könnten.
Vereisen der Laufschienen von Beschattungen:
Beachten Sie, dass die Schienen von Jalousien, Markisen und Rollläden, die außen
montiert sind, vereisen können. Wird ein Antrieb dann bewegt, können Beschat-
tung und Antriebe Schaden nehmen.
2.1.1. Stromausfall, Wartungsarbeiten etc.
Bei Stromausfall oder Busspannungsausfall können keine Befehle, Sicherheits-
und Schutzfunktionen (z. B. sichere Position bei Wind-/Regenalarm) im KNX-Sys-
tem ausgeführt werden! Soll der volle Funktionsumfang auch bei ausgefallener
Netzversorgung gewährleistet sein, ist ein Notstromaggregat mit entsprechender
Umschaltung von Netz- auf Notbetrieb bauseits zu installieren.
Gespeicherte Einstellungen im Programm der Zentrale bleiben auch nach Strom-
ausfall erhalten.
Nach einem Neustart (z. B. bei Spannungswiederkehr nach Stromausfall oder beim
manuellen Reset) befinden sich Antriebe und Geräte, für die ein Automatik-Reset
eingestellt ist, im Automatikmodus.
3. Installation
Das KNX-Starter-Set CasaConnect KNX Set 20 wurde dafür konzipiert, ohne
ETS installiert und in Betrieb genommen zu werden (siehe Kapitel 3.1.).
Es sind aber auch jederzeit Erweiterungen des CasaConnect KNX Set 20 oder
Änderungen an einzelnen Geräten des Sets möglich (siehe Kapitel 3.2.).
3.1. Installation ohne ETS
Das ETS-Projekt wurde so angelegt, dass es aus einem Außenbereich, einer Diele
mit Unterverteiler und 5 Räumen in der ersten Etage, einem Treppenhaus und ei-
nem Flur mit Unterverteiler und 4 Räumen in der zweiten Etage besteht. In diesen
Bereichen befinden sich im ETS-Projekt die einzelnen Geräte.
Jedes Gerät ist mit der physikalischen Adresse beschriftet und damit eindeutig ge-
kennzeichnet. Diese Adresse ist auch in der ETS die eindeutige Zuordnung. Die
Verteilung der Geräte in den verschiedenen Räumen / Bereichen ist folgender Ta-
belle zu entnehmen. Diese Zuordnung kann auch ohne Eingriff in die ETS variiert
werden, z. B. können die Geräte von Raum 5 (Präsenzmelder Intra-Sewi KNX TH-L-
Pr, 10.1.61) und Raum 4 (Cala Touch KNX T, 10.1.53) in einem Raum installiert wer-
den.
1
DBEEA4002
