Allgemeine Ansichten

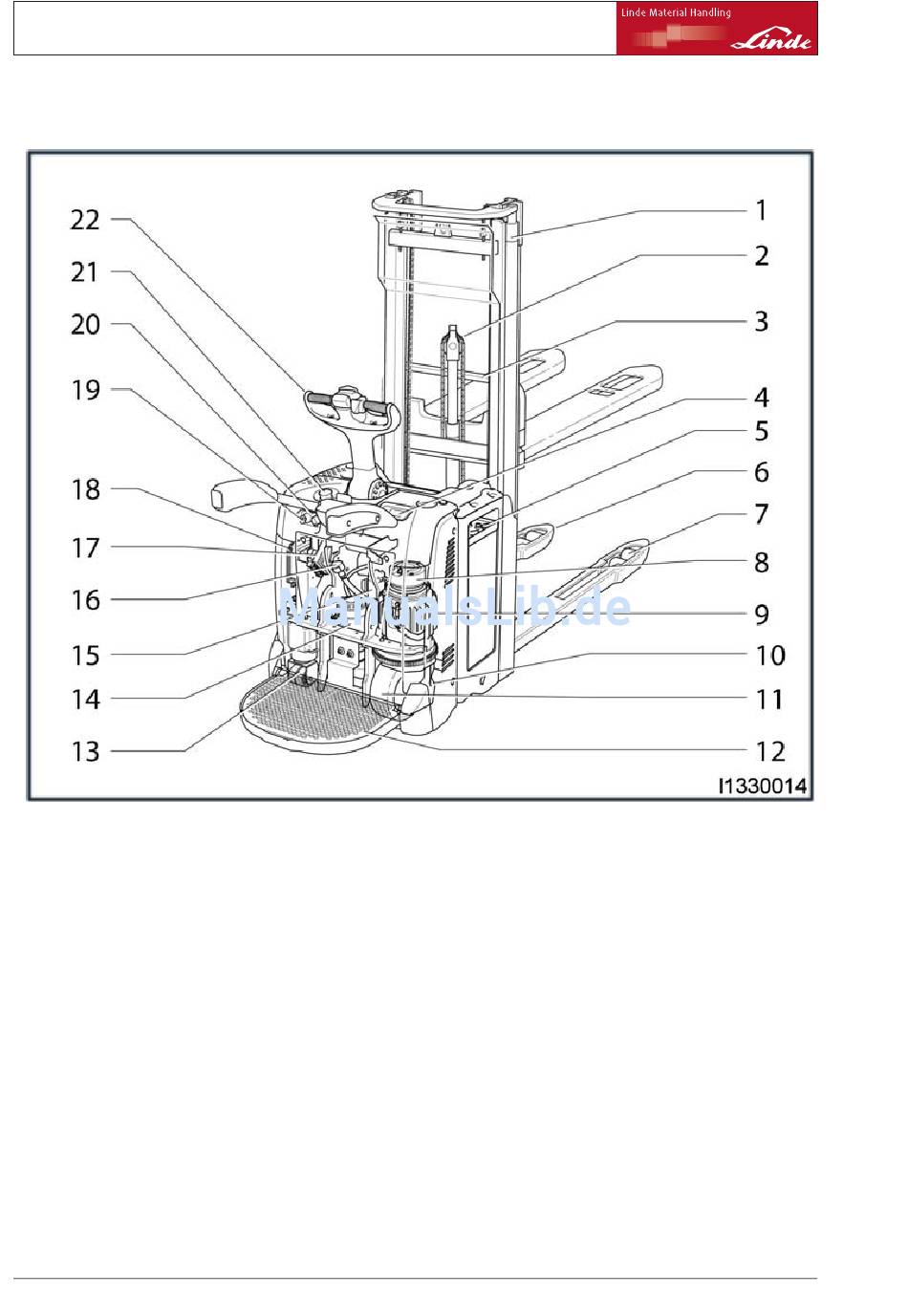

Überblick über das Chassis 133 mit vier Bodenauflagepunkten
Überblick über das Chassis 133 mit vier Bodenauflagepunkten
1 Hubzylinder
2 Mastketten
3 Gabelträger
4 Multifunktionsanzeige
5 Batterie
6 Lastarme
7 Lasträder
8 Elektrohydraulische Bremse
9 Asynchroner AC-Fahrmotor
10 UNTERSETZUNGSGETRIEBE
11 Antriebsrad
12 Kontakt zur Erkennung der Anwesenheit
des Fahrers
18
13 Stabilisatorrad
14 Hubpumpeneinheit
15 Lenkmotor
16 Hydrauliksystem-Einfüllschraube
17 L.E.S (Linde Electrical Steering controller)
Lenksteuerungsmodul
18 L.A.C (Linde Asynchronous Controller)
Fahr- und Hubsteuerungsmodul
19 Zündschalter
20 Diagnosebuchse
21 Notaustaster
22 Lenksteuerung der Lenkstange
