Unterhalb der Einheit sollte ein Abstand von mindestens 150 mm frei
gelassen werden (in Gegenden mit starken Schneefällen 300  mm).
Sorgen Sie außerdem dafür, dass die Einheit so positioniert wird,
dass sie sich bei Schnee mindestens 100 mm über der maximal zu
erwartenden Schneehöhe befindet. Falls erforderlich, bauen Sie
einen Sockel. Weitere Einzelheiten siehe
Außengeräts" [ 4  9].
In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein
Installationsort gewählt werden, an dem der Schnee den Betrieb der
Einheit NICHT beeinträchtigt. Für den Fall, dass der Schnee von der
Seite kommen könnte, sorgen Sie dafür, dass die Wärmetauscher-
Rohrschlange nicht mit Schnee in Berührung kommt. Falls
erforderlich, ein Vordach oder einen Schuppen gegen Schnee und
einen Sockel bauen.

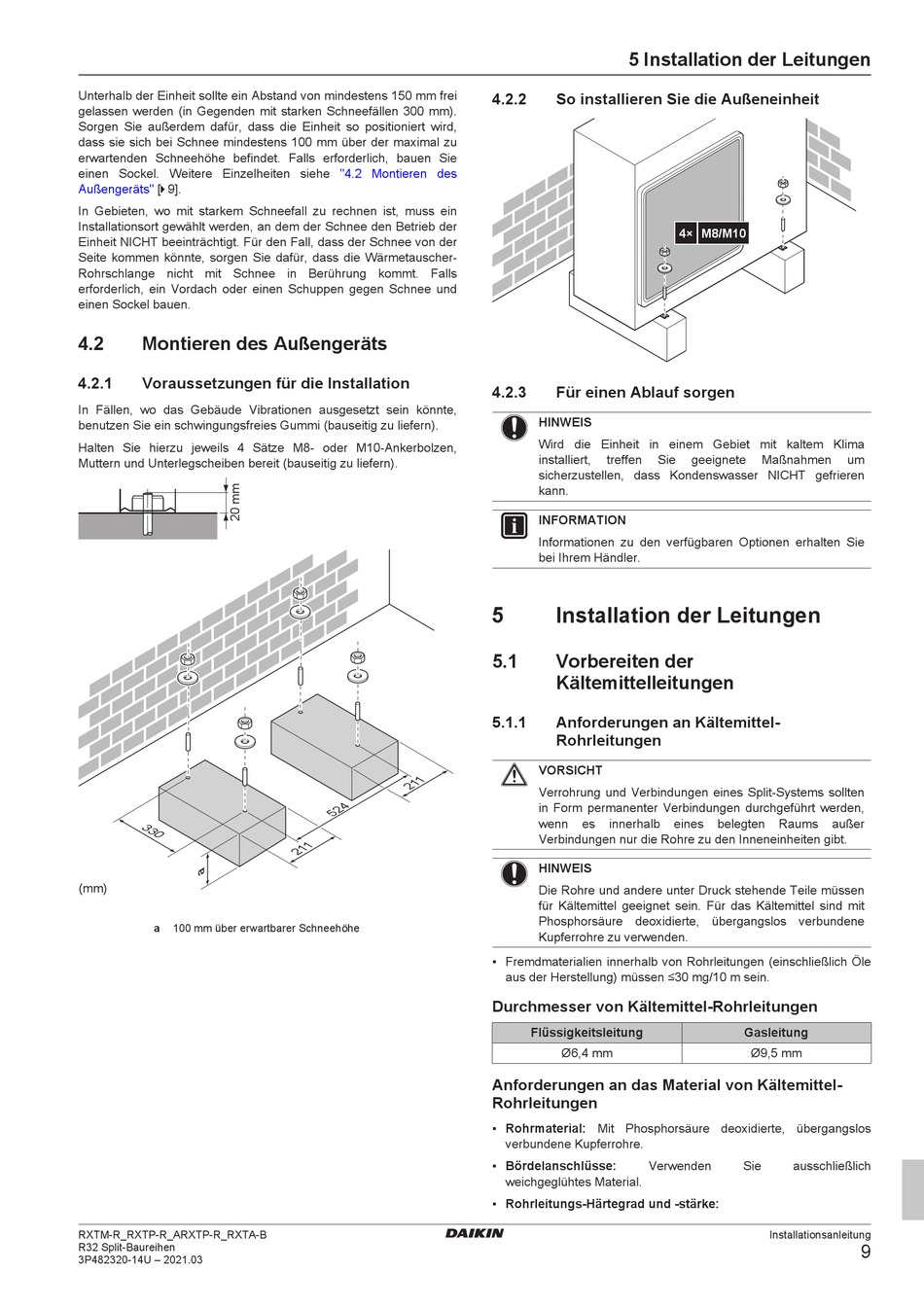

4.2
Montieren des Außengeräts
4.2.1
Voraussetzungen für die Installation
In Fällen, wo das Gebäude Vibrationen ausgesetzt sein könnte,
benutzen Sie ein schwingungsfreies Gummi (bauseitig zu liefern).
Halten Sie hierzu jeweils 4 Sätze M8- oder M10-Ankerbolzen,
Muttern und Unterlegscheiben bereit (bauseitig zu liefern).
(mm)
a
100 mm über erwartbarer Schneehöhe
RXTM-R_RXTP-R_ARXTP-R_RXTA-B
R32 Split-Baureihen
3P482320-14U – 2021.03
4.2.2
"4.2  Montieren des
4.2.3
5
5.1
5.1.1
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
Durchmesser von Kältemittel-Rohrleitungen
Anforderungen an das Material von Kältemittel-
Rohrleitungen
▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos
verbundene Kupferrohre.
▪ Bördelanschlüsse:
weichgeglühtes Material.
▪ Rohrleitungs-Härtegrad und -stärke:

5 Installation der Leitungen

So installieren Sie die Außeneinheit
4× M8/M10
Für einen Ablauf sorgen
HINWEIS
Wird die Einheit in einem Gebiet mit kaltem Klima
installiert,
treffen
Sie
geeignete
sicherzustellen, dass Kondenswasser NICHT gefrieren
kann.
INFORMATION
Informationen zu den verfügbaren Optionen erhalten Sie
bei Ihrem Händler.
Installation der Leitungen
Vorbereiten der
Kältemittelleitungen
Anforderungen an Kältemittel-
Rohrleitungen
VORSICHT
Verrohrung und Verbindungen eines Split-Systems sollten
in Form permanenter Verbindungen durchgeführt werden,
wenn
es
innerhalb
eines
Verbindungen nur die Rohre zu den Inneneinheiten gibt.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
Flüssigkeitsleitung
Ø6,4 mm
Verwenden
Maßnahmen
um
belegten
Raums
außer
Gasleitung
Ø9,5 mm
Sie
ausschließlich
Installationsanleitung
9
