tecalor TVD 250 Bedienung Und Installation
Vorschau ausblenden
Andere Handbücher für TVD 250:
- Bedienung und installation (36 Seiten) ,
- Gebrauchs- und montageanweisung (36 Seiten)
Verwandte Anleitungen für tecalor TVD 250
Inhaltszusammenfassung für tecalor TVD 250

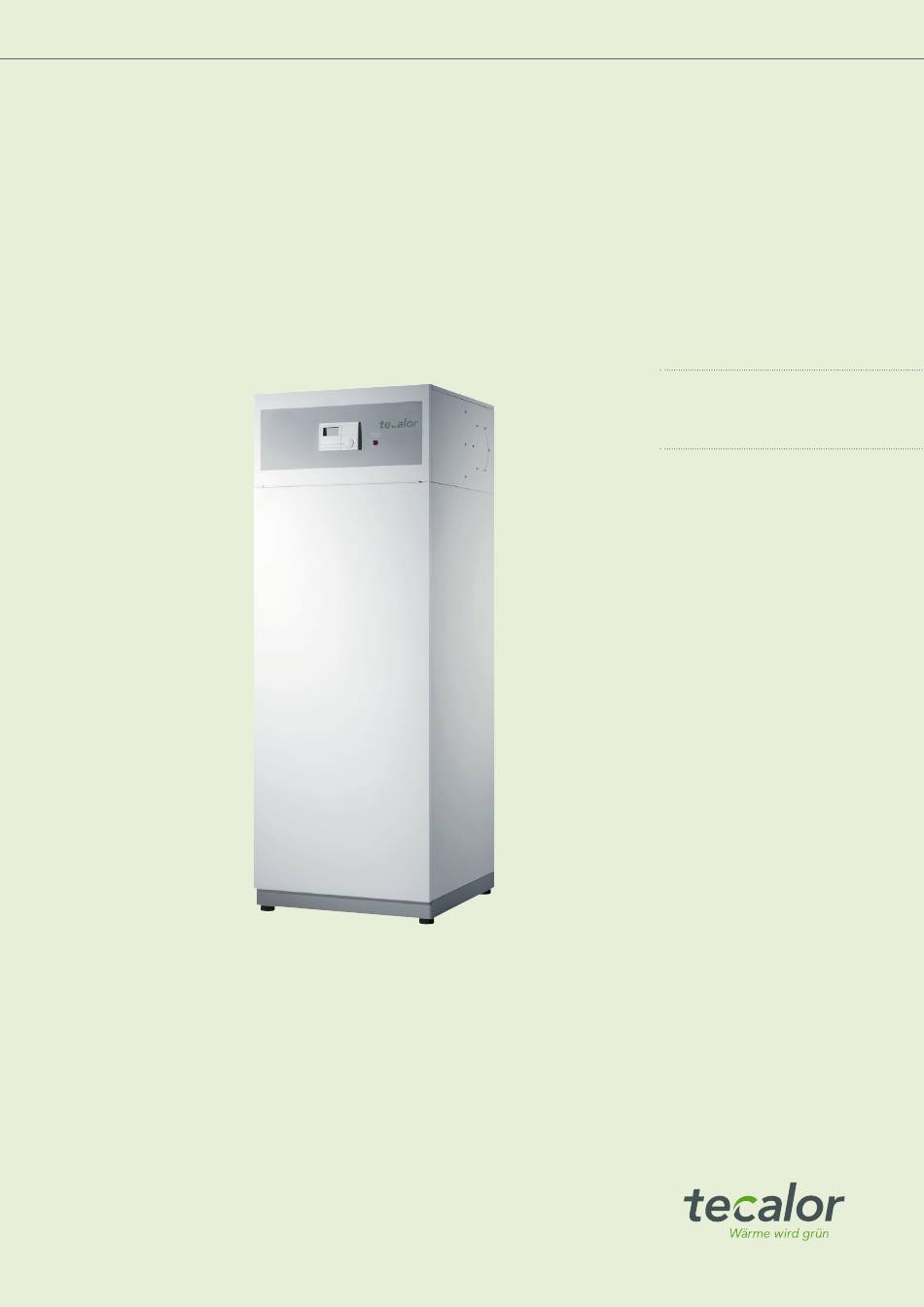

- Seite 1 B E D I ENU NG UND I NSTALLATIO N Zentrales Lüftungsgerät :: :: TVD 250 :: :: TVD 250 SOL...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme ............. 20 11.1 Kontrollen vor der Inbetriebnahme ........ 20 Bauseits muss ein 0,6 MPa Sicherheits- :: :: 11.2 Inbetriebnahme Regelgerät LWM im Überblick .... 21 ventil installiert werden. 11.3 Inbetriebnahme Regelgerät LWM ......... 22 11.4 Inbetriebnahmeliste ............24 TVD 250 www.tecalor.de... -
Seite 3: Bedienung
Betreiben Sie das Gerät nur komplett installiert und mit allen Si- Symbol Bedeutung cherheitseinrichtungen. Sachschaden (Geräte-, Folge-, Umweltschaden) Verstellen Sie nie die Zu- und Abluftventile in den Räumen. Sie sind während der Inbetriebnahme justiert worden. Geräteentsorgung Führen Sie keine Veränderungen an der internen Geräteelektrik und Steuerung durch. www.tecalor.de TVD 250... -
Seite 4: Prüfzeichen
300 l Wasser von 15 °C auf 55 °C aufzuheizen oder nachzuheizen benötigt das Gerät nach EN 255 Teil 3: ϑ τ τ Abluft Luft Aufheiz Nachheiz 11 h 5,5 h 20 °C 40 % 125 m 10 h 5,0 h 20 °C 40 % 250 m TVD 250 www.tecalor.de... -
Seite 5: Bedienung
Bedienebene ist sowohl für den Benutzer als auch für den Fach- handwerker zugänglich. Die 3. Bedienebene ist dem Fachhand- werker vorbehalten: 1. Bedienebene (Bedienklappe geschlossen) Hier können die Betriebsarten wie Bereitschaftsbetrieb, Pro- grammbetrieb, Dauernd Tag- und Absenk-Betrieb des Warmwas- serprogramms eingestellt werden. www.tecalor.de TVD 250... -
Seite 6: Displayanzeige
Eingestellte Werte sollten in die vorgesehene Spalte (Anlagenwert) der Inbetriebnahmeliste eingetragen werden. Anwendung: Um die Warmwassertemperatur tagsüber abzusen- ken, so dass bei der Solar-Variante der maximale solare Eintrag erreicht wird. Dauernd Tag-Betrieb Warmwasserbereitung wird ständig auf Tag-Temperatur gehalten. Anwendung: Für maximalen Warmwasserkomfort. TVD 250 www.tecalor.de... -
Seite 7: Einstellungen In Der 2. Bedienebene
Raumtemperatur wird nur angezeigt, wenn die Fernbedienung RC 1 angeschlossen ist. Nachtkühlung Bei Anschluss der Fernbedienung RC 1 und des Außenfühlers AFS 2 können Sie über Nacht Ihre Wohnung herunterkühlen. Hier- zu muss Ihr Fachhandwerker in der 3. Bedienebene den Parameter stellen. NACHTKUEHLUNG www.tecalor.de TVD 250... -
Seite 8: Warmwassertemperatur
Mit dem Menüpunkt können sie der Tempera- WARMWASSERTEMP lage einschaltet. Erreicht die Wassertemperatur im unteren Bereich tur im Warmwasserspeicher einen Tag- und einen Nacht-Sollwert des Speichers den unter eingestellten wert, wird SOLARTEMP‐MAX zuordnen. die Umwälzpumpe der Solaranlage ausgeschaltet. TVD 250 www.tecalor.de... -
Seite 9: Zeit Und Datum
Heizung um einige Stunden verlängern. Im Display wird bei ge- schlossener Klappe Partybetrieb angezeigt. Wenn zum Beispiel das Heizprogramm um 22 Uhr in den Ab- senkbetrieb schalten würde und man hat den Partybetrieb auf 2 Stunden eingestellt, dann würde der Absenkbetrieb erst um 24 Uhr einsetzen. www.tecalor.de TVD 250... - Seite 10 Sie möchten Ihre Wohnung täglich zu drei verschiedenen Zeiten lüften lassen, und zwar von morgens 5:15 Uhr bis 8:00 Uhr und dann von 10:45 Uhr bis 14:00 Uhr und noch einmal von 17:30 Uhr bis 21:45 Uhr. Es erfolgt keine Ist- und Sollwert-Anzeige, wenn die entsprechen- den Fühler nicht angeschlossen sind. TVD 250 www.tecalor.de...
- Seite 11 Beispiel um 0:00 Uhr mit der Programmierung beginnen. Das 1. Schaltzeitpaar dauert von 0:00 Uhr bis 6:00 Uhr. Das 2. Schalt- zeitpaar beginnt um 8:00 Uhr und endet um 9:00 Uhr. Das 3. Schaltzeitpaar beginnt um 22.00 Uhr und endet um 24:00 Uhr. www.tecalor.de TVD 250...
-
Seite 12: Fernbedienung Rc 1
Nehmen Sie den Deckel von der Filterkassette ab. f Ziehen Sie den Filterrahmen aus der Filterkassette. f Schieben Sie einen neuen Filter in die Filterkassette, sodass die feste, feinporigen Seite nach rechts zum Verdampfer ge- richtet ist. f Montieren Sie den Filterdeckel. TVD 250 www.tecalor.de... -
Seite 13: Was Tun Wenn
Kabeln und Leitungen für feste Verlegung in und an Gebäuden Typenschild mit. Das Typenschild befindet sich vorn oben an der und von flexiblen Leitungen rechten oder linken Gehäuseseite. TAB: Technische Anschlussbedingungen für den Anschluss an das Niederspannungsnetz. www.tecalor.de TVD 250... -
Seite 14: Betrieb Des Gerätes In Gebäuden Mit Feuerstätten
Mindestzugbedarf der Feuerstätte. :: :: Potentialfreier Kontakt zum Ausschalten der Lüftungsfunkti- on bzw. der Wärmepumpenfunktion. :: :: Anschlussmöglichkeit einer Temperaturmessung, damit die Differenzdrucküberwachung nur bei Betrieb der Feuerstätte aktiviert wird und Fehlabschaltungen durch Umwelteinflüsse vermieden werden können. TVD 250 www.tecalor.de... -
Seite 15: Gerätebeschreibung
4 schwingungsdämpfende Gerätefüße :: :: Für die Anschlüsse „Kaltwasser Zulauf“ und „Warmwasser Auslauf“: 2 Isolierverschraubungen, bestehend aus einem gebördelten Rohr, einer Dichtung, einer Überwurfmutter und einer Isolierhülse TVD 250 SOL: :: :: PT 1000 Solarkollektorfühler Zubehör Bezeichnung Bestell-Nr. Außentemperaturfühler AFS 2 165339 Fernbedienung mit Raumfühler RC 1... -
Seite 16: Montage
10.1.1 Aufstellung Die Reihenfolge der Armaturen auf der Kaltwasserseite muss f Drehen Sie die vier Schrauben an der Einweg-Palette heraus. genau eingehalten werden. Spülen Sie vor dem Einbau die Lei- f Entfernen Sie die Scheiben. tungen. TVD 250 www.tecalor.de... -
Seite 17: Abblasleitung
Zirkulationspumpe thermisch oder zeitlich Sachschaden zu steuern. Ein Glykol-Wasser-Gemisch bis 60 % ist für den Solarkreis zugelassen, falls in der gesamten Installation nur entzin- kungsbeständige Metalle, glykolbeständige Dichtungen und für Glykol geeignete Membran-Druckausdehnungs- gefäße verwendet werden. www.tecalor.de TVD 250... -
Seite 18: Abluft-Filterkassette Montieren
Die Anschlussklemmen befinden sich rechts oben hinter der unte- ren Frontblende. Beim Entfernen der Frontblende ist darauf zu ach- ten, dass die Litze zur Erdung der Frontblende nicht abreißt. Falls erforderlich ist die Litze von dem Flachsteckspaten abzuziehen. TVD 250 www.tecalor.de... -
Seite 19: Außenfühler Afs 2 Montieren
Ziehen Sie den Deckel des Fühlergehäuses ab. f Befestigen Sie das Fühlergehäuse mit beiliegender Schraube an der wand. f Führen Sie die Fühlerleitung durch die Leitungsdurchführung, die sie an der Oberkante der Rückwand finden. f Schließen Sie die Fühlerleitung an den Außenfühler an. www.tecalor.de TVD 250... -
Seite 20: Kollektorfühler Montieren
Wasser herausläuft)? :: :: Wurde ein Druckminderventil eingebaut, falls der Wasser- druck mehr als 5 bar beträgt? Temperaturfühler :: :: Wurden die Temperaturfühler richtig angeschlossen und platziert? Sachschaden Der Betrieb des Lüftungsgerätes während der Bauphase ist nicht erlaubt. TVD 250 www.tecalor.de... -
Seite 21: Inbetriebnahme Regelgerät Lwm Im Überblick
BEREITSCHAFT ABSENK NORMAL PARTY MINDEST FROSTSCHUTZ ZURUECK EIN / AUS NACHTKUEHLUNG SOFORTSTART RELAISTEST SOLARPUMPE E‐STA B LCD‐TEST SOFTWA RE‐LWM ANALYSE EIN / AUS RESET‐WP LAUFZEIT VD STARTS VD LAUFZEIT ELEK STARTS ELEK LAUFZEIT SOLAR STARTS SOLAR ZURUECK www.tecalor.de TVD 250... -
Seite 22: Inbetriebnahme Regelgerät Lwm
Bei 0,4-fachem Luftwechsel: 150 m³/h ---> 4,0 V. Bei Absenklüftung empfehlen wir, die Normallüftung um 30% zu reduzieren. 150 m /h*0,7=105 m³/h ---> 2,5 V. Bei Partylüftung empfehlen wir, die Normallüftung um 30% zu erhöhen 150 m /h*1,3=195 m³/h ---> 5,3 V. TVD 250 www.tecalor.de... - Seite 23 PRG-Taste werden alle Symbole des Displays angezeigt. SOFTWARE‐LWM Anzeige des aktuellen Softwarestandes. A NA LYSE Funktion zum Ansehen des Anlagenzustandes während der Initi- alisierung oder während des Betriebes. Zeiger-Symbol links/rechts Anlagen-Statusanzeige (Pumpe, Wärmepumpe, Elektroheizstab Warmwasser) www.tecalor.de TVD 250...
-
Seite 24: Inbetriebnahmeliste
STARTS VD (Laufzeit LAUFZEIT ELEK E-Stab) (Starts E-Stab) STARTS ELEK LAUFZEIT SOLAR wenn das -Symbol blinkt, aber kein Fehlercode im Display er- STARTS SOLAR scheint, hat der Verdichter wegen eines Fehlers beim Abtauen abgeschaltet (siehe Parameter VERDAMPFER‐MIN TVD 250 www.tecalor.de... -
Seite 25: Wartung, Reinigung Und Sicherheitseinrichtungen
Heizung kein Wasser austritt. Wenn es dennoch stark tropft, ist entweder der Ventilsitz verschmutzt, der Wasserdruck zu hoch oder das Druckminderventil defekt. Druckminderventil (bauseits) Prüfen Sie, ob das Ventil einwandfrei arbeitet. Falls erforderlich, auswechseln. www.tecalor.de TVD 250... -
Seite 26: Technische Daten
INsTALLATIoN Technische Daten 14. Technische Daten 14.1 Maße und Anschlüsse TVD 250 TVD 250 SOL b01 Durchführung elektr. Leitungen c01 Kaltwasser Zulauf Außengewinde c06 Warmwasser Auslauf Außengewinde c10 Zirkulation Außengewinde G 1/2 G 1/2 d25 Solar Vorlauf Außengewinde d26 Solar Rücklauf Außengewinde... -
Seite 27: Elektroschaltplan
INsTALLATIoN Technische Daten 14.2 Elektroschaltplan www.tecalor.de TVD 250... -
Seite 28: Lüfterkennlinie
Außenfühler Relais Verdichter Erdung Elektro-Heizstab Elektro-Heizstab Erdung Zwischenwand Relais ( optional ) Erdung Tür oben Relais HD-Anzeige Erdung Tür unten Regelgerät Flachsteckverbinder Verdichter Anschlussklemme Kleinspannung / Zwischenwand Abluftventilator 14.3 Lüfterkennlinie X Volumenstrom [m Y Externe Pressung [Pa] TVD 250 www.tecalor.de... -
Seite 29: Datentabelle
14.4 Datentabelle Die Leistungsdaten beziehen sich auf neue Geräte mit saube- ren Wärmeübertragern. Die Leistungsaufnahme der integrierten Hilfsantriebe ist als Maximalwert angegeben und kann je nach Betriebspunkt variieren. TVD 250 TVD 250 TVD 250 TVD 250 190006 190007 Anschlüsse Wärmeleistungen Anschluss Warmwasser Heizleistung Wärmepumpe L20/F58/W45... -
Seite 30: Kundendienst Und Garantie
Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie über- nehmen wir sämtliche Material- und Montagekosten. Soweit der Kunde wegen des Garantiefalles aufgrund ge- setzlicher Gewährleistungsansprüche gegen andere Ver- TVD 250 www.tecalor.de... -
Seite 31: Umwelt Und Recycling
Materialien erreicht, um Deponien und die Umwelt zu ent- lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz. Entsorgung außerhalb Deutschlands Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen. www.tecalor.de TVD 250... - Seite 32 Montag–Donnerstag 07:15–18:00 Uhr Freitag 07:15–17:00 Uhr 4 < A M H C M N = f c d d d j > tecalor GmbH Lüchtringer Weg 3 – 37603 Holzminden Tel.: 05531 99068-95700 – Fax: 05531 99068-95712 info@tecalor.de – www.tecalor.de...
