R ü c k l a u f t e m p e R a t u R a n h e b u n g - D n 2 5 / D n 3 2
0
3 . 2 . 3 3 - W e g e - m I S c h e R
[ f a c h m a n n ]
Der motorbetriebene 3-Wege-mischer (c) regelt mittels Vorlauffühler (a-3) und
Stellmotorregler (c-3) die Rücklauftemperatur des kessels auf den geforderten Wert.
Die erforderliche Rücklauftemperatur (gemäß den Vorgaben des kesselherstellers)
wird am Stellmotorregler eingestellt.
Achtung
Funktionsstörung!
für den betrieb der pumpengruppe ist es zwingend erforderlich,
dass der bypass geschlossen bleibt!

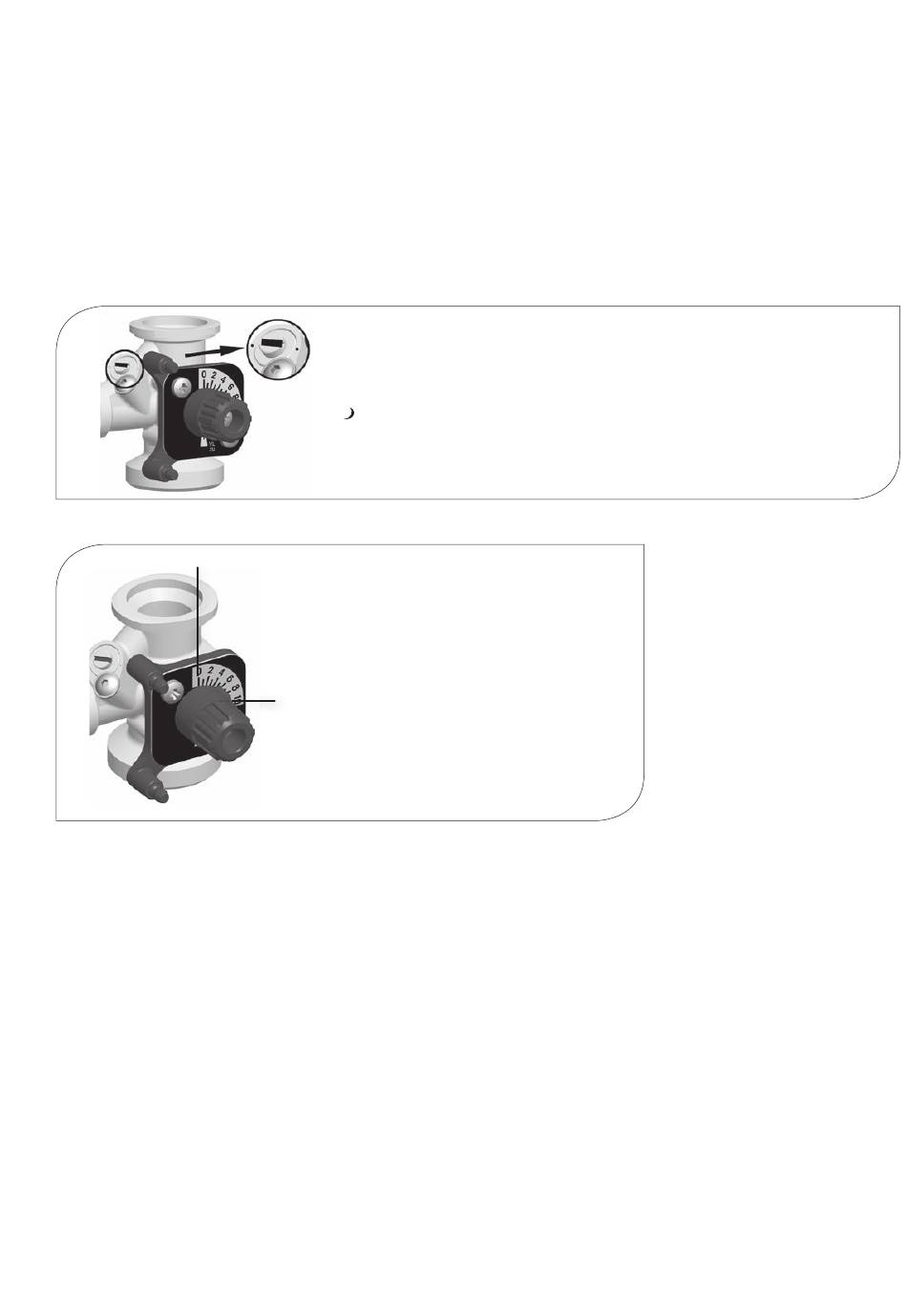

Der bypass ist geschlossen, wenn der Schlitz der bypass-Schraube in einer linie
mit den markierungen steht.
position 10: Durchgangsstellung,
keine beimischung
Vorlauftemperatur Verbraucher =
Vorlauftemperatur Wärmeerzeuger
10
position 0: 100% beimischung
Vorlauftemperatur Verbraucher =
Rücklauftemperatur Verbraucher
7
