Inbetriebnahme; Demontage - Cosmo DN 25 Montage- Und Betriebsanleitung

1 2
5 . 3 I n b e t R I e b n a h m e
1. Verrohren Sie die pumpengruppe mit der anlage. Die montage an die Rohrleitung muss
spannungsfrei erfolgen.
2. Schließen Sie die pumpe an.
3. führen Sie eine Druckprobe durch und prüfen Sie alle Verschraubungen.

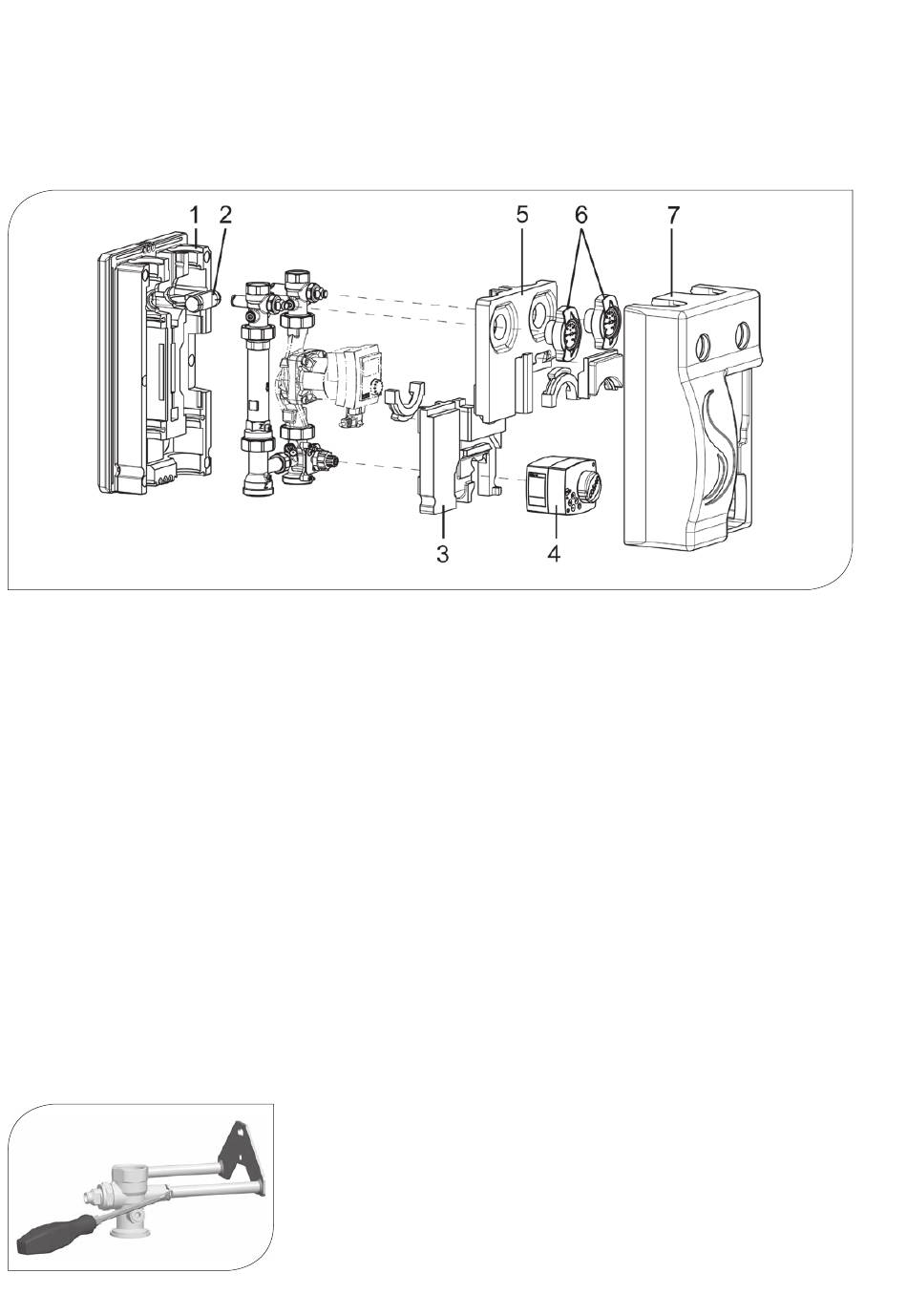

4. montieren Sie die epp-hantel (2) in die hintere Dämmschale (1).
5. montieren Sie das untere Dämmelement (3) der pumpengruppe.
6. montieren Sie den Stellmotor (4), siehe Seite 8.
7. Verlegen Sie das kabel des Stellmotors und der pumpe im kabelkanal der hinteren
Dämmschale (1).
8. montieren Sie das obere Dämmelement (5) der pumpengruppe und die
thermometergriffe (6). Drücken Sie die hintere Dämmschale (1) dafür
leicht nach hinten.
9. montieren Sie die vordere Dämmschale (7).
10. Stellen Sie am Stellmotor den automatikbetrieb und die gewünschte Vorlauftemperatur ein.
beachten Sie dazu die separate anleitung des Stellmotors.
5 d e m o n t a G e
1. entleeren Sie die heizungsanlage.
2. trennen Sie die Rohrverbindung zwischen pumpengruppe und heizungsanlage.
3. Ziehen Sie die clip-federn mit einem Schraubendreher seitlich heraus, um die pumpen-
gruppe von der Wanderhalterung abzunehmen.
4. Ziehen Sie die pumpengruppe nach vorn ab.
