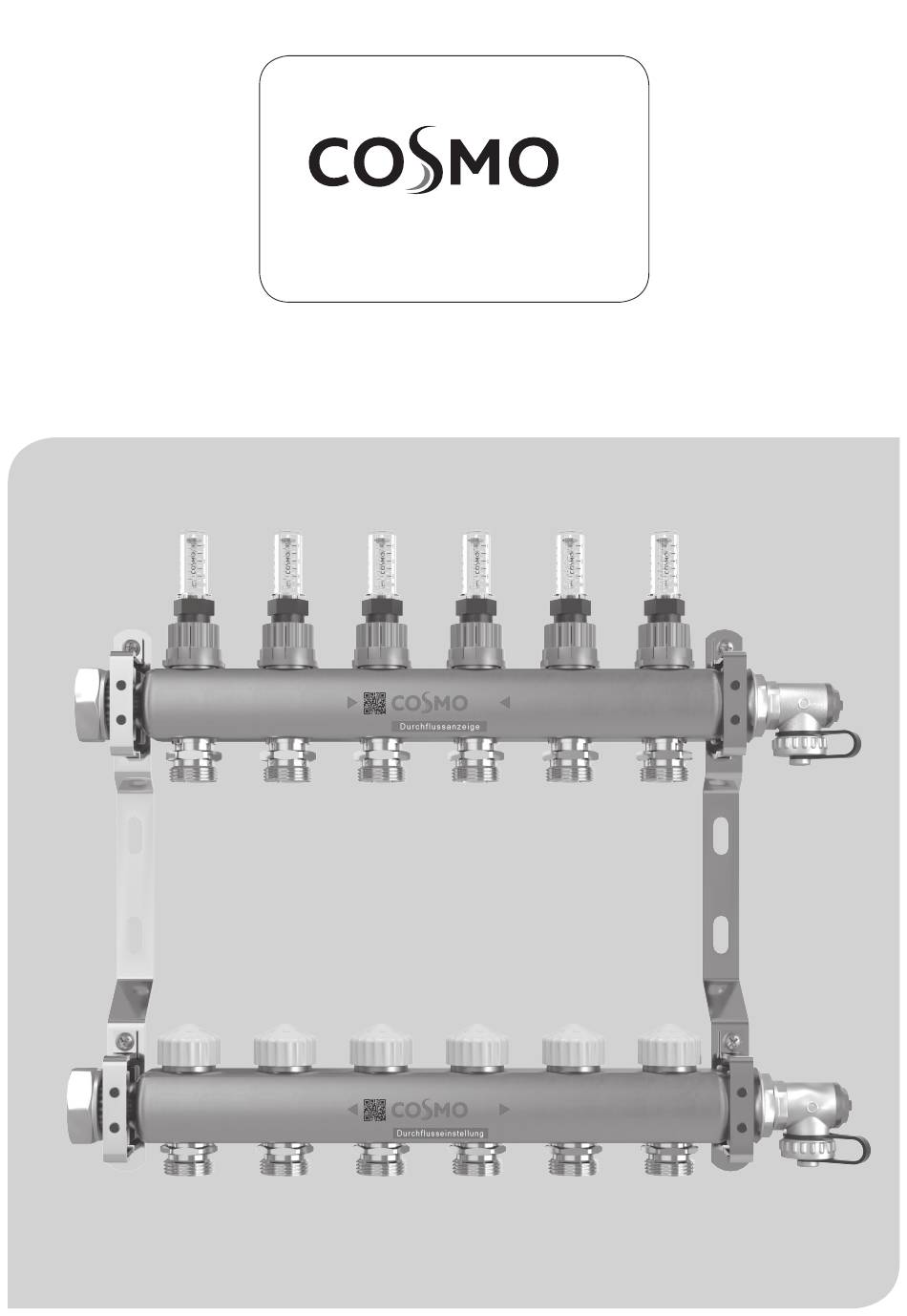

G U T E S K L I M A B E S S E R L E B E N B EDIEN UN GS A NL E IT UN G COS M O E D E L S TA H LV ERT EIL E R A F C- V...
Seite 2
K BN CVAFCV2 CVAFCV3 CVAFCV4 CVAFCV5 CVAFCV6 CVAFCV7 CVAFCV8 CVAFCV9 CVAFCV10 CVAFCV11 CVAFCV12 Wassermenge in Liter pro Minute am Ventil des AFC-V Verteiler gemäß der hydraulischen H EIZ KR E IS Auslegung der Flächenheizung. Die Ablesung der Einstellwerte erfolgt an den Durchfluss- LÄ...
B E D I E N U N G ÖFFNEN UND SCHLIESSEN Auslieferungszustand - DURCHFLUSSANZEIGE Die Einstellung wird wie folgt vorge- nommen: A Abbildung A zeigt das Ventil 1 zur Durch- flussanzeige. Werkseitig wird das Ventil in voll geöffnetem Zustand ausgeliefert. Fixierring 2 in Stellung unten.
Seite 4
B E D I E N U N G BEFÜLLEN, SPÜLEN UND ENTLÜFTEN Die dauerhafte Funktionalität des Produktes und die Systemleistung hängen stark von einer ordnungsgemäßen Inbetriebnahme ab. Wir verweisen auf eine sorgfältige Berücksich- 5 mm tigung der technischen Normen EN 14336, VDI 2035 und auf ON H5195-1.
Seite 5
B E D I E N U N G 5 mm < 5 mm 600 mbar ✓ ✓ ✓ VORLAUFBALKEN: DURCHFLUSSANZEIGE 11 mm RÜCKLAUFBALKEN: DURCHFLUSSEINSTELLUNG RICHTWERTTABELLEN: l/min. 3 4 5 28 29 18 20 21 22 23 28 30 ∆p min. 30 - 150 l/h = 15 kPa ∆p min.
