5 Elektrische Installation
12
5.2
Spannungsversorgung 15" Monitor
Vor Anschluss der Versorgung:
• Spannungsversorgung prüfen
• Funktionserdung: Massepunkt an Schrankmasse anschließen!
Erdungsbolzen M4x10 am rechten, unteren Rand der Gehäuserückseite
Sicht auf Gehäuseseite:
Spannungsversorgung
24 VDC:
PC 4/2-G-7,62
Beachte:
Pin-Belegung
Warnung
5.2.1
Versorgungsspannung 24 V DC
Der ControlCare Panel PC SPC350 benötigt eine Versorgungsspannung von 24 VDC (18–36 VDC).
Die angelegte Spannung muss die Anforderungen einer SicherheitsKleinspannung (SELV) gemäß
EN 60950 erfüllen!
5.2.2
Steckerverbindung
Die Steckverbindung für 24 V DC befindet sich auf der rechten Gehäuseseite.
Grundgehäuse
Steckerteil
Um das Gerät für den Netzbetrieb vorzubereiten:
• Schließen Sie den mitgelieferten Stecker an ein 2-poliges Kabel an und stecken Sie ihn in die
Buchse auf der rechten Gehäuseseite. Beachten Sie die Polung.
• Schließen Sie das Versorgungskabel an eine 24-V-Versorgung an, die den Anforderungen einer
Sicherheits-Kleinspannung (SELV) gemäß EN 60950 entspricht.

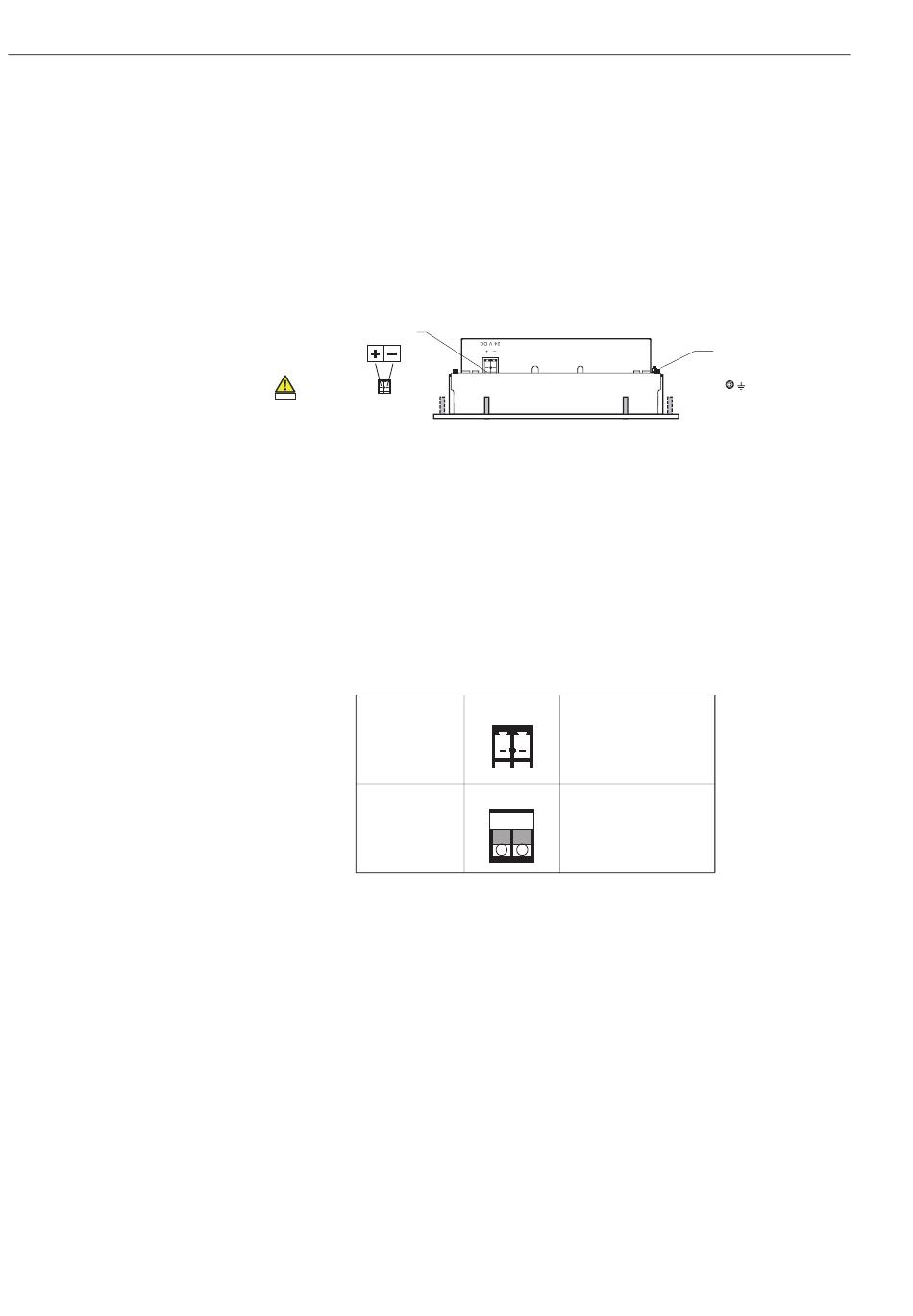

Abb. 5-1: Stromversorgung anschließen, 15" Monitor
+
–
Tab. 5-1: Steckverbindung für 24 V DC
ControlCare Panel PC SPC350
Massepunkt
M4x10
PC 4/2-G-7,62
2-polig, Raster: 7,62 mm
Phoenix Contact
PC 4/2-ST-7,62
2-polig, Raster: 7,62 mm
Phoenix Contact
Endress+Hauser
