ControlCare Panel PC SPC350
Endress+Hauser
4.2
Einbauen 15" Monitor
4.2.1
Einbauausschnitt

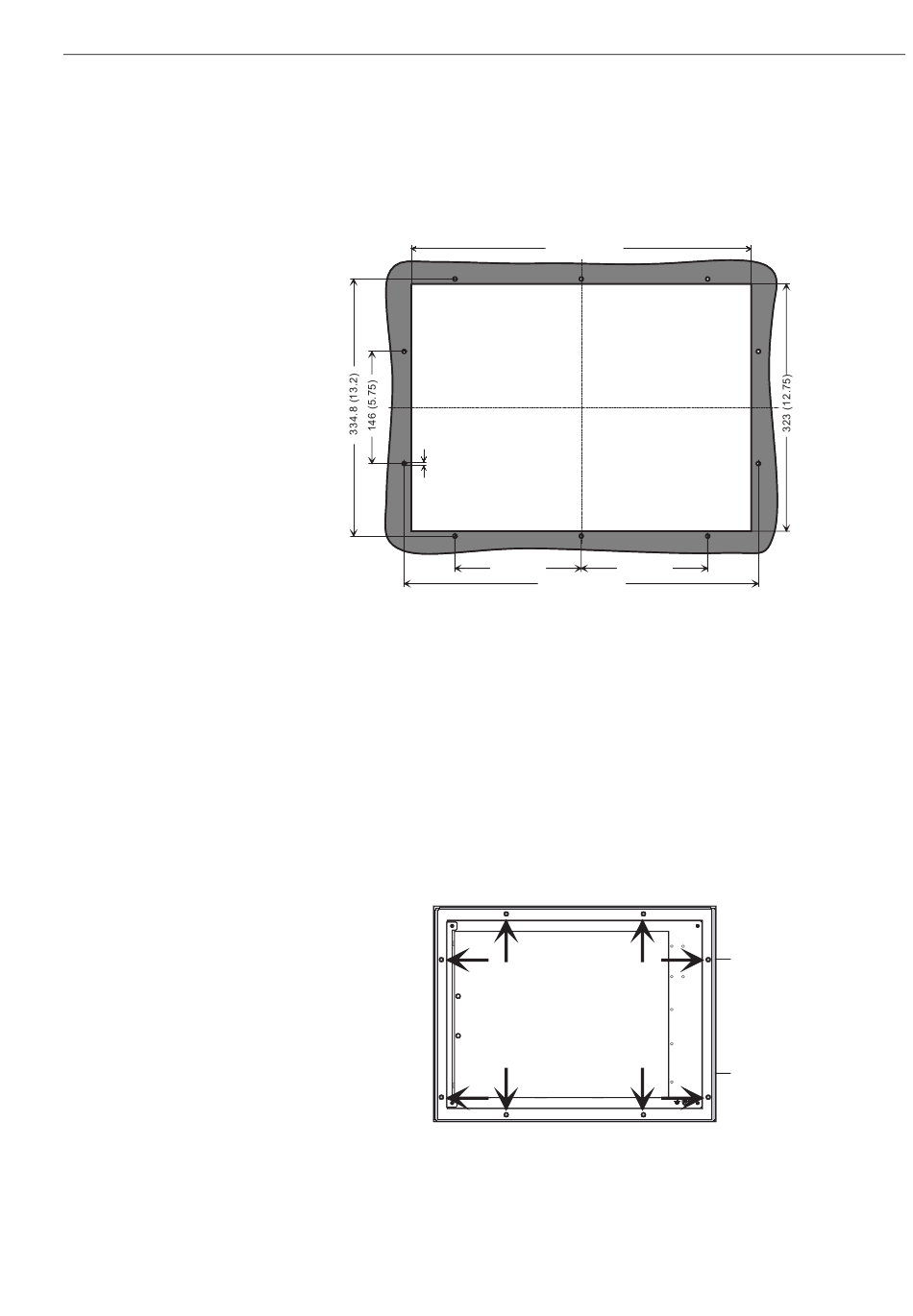

Abb. 4-2 zeigt die Abmessungen in mm (in) für den Einbauausschnitt.
10x 5.2 (0.25)
Abb. 4-2: Abmessungen in mm (in) für den Einbauausschnitt 15" Monitor
4.2.2
Befestigung und Abdichtung
Zur Befestigung dienen 8 Gewinde-Bolzen FHS-M5-25 (PEM) an der Rückseite der Frontplatte. Die
Abdichtung erfolgt mit umlaufender Moosgummi-Dichtung auf der Rückseite: Durchmesser 4mm
in 2,0 mm tief gefräste Rille.
• Der Einbauausschnitt ist so zu wählen, dass Versteifungen in Schaltschrank/-tafel zu seiner
Stabilisierung vorhanden sind. Bei Bedarf sind Versteifungen einzubauen.
• Die Schutzart IP 65 ist nur bei einer Blechdicke > 2 mm gewährleistet
• Nur bei fachgerechtem Einbau mit den beiliegenden Muttern für die M5 Bolzen und bei
einwandfreiem Sitz der Dichtung lässt sich die frontseitige Schutzart IP 65 sicherstellen.
444 (17.5)
165 (6.5)
165 (6.5)
462.6 (18.25)
Abb. 4-3: Befestigung und Abdichtung
4 Mechanische Installation
Durchsteck-Ge w inde bolze n
FHS-M5-25 (PEM)
Moos gum m i-Dichtung
9
