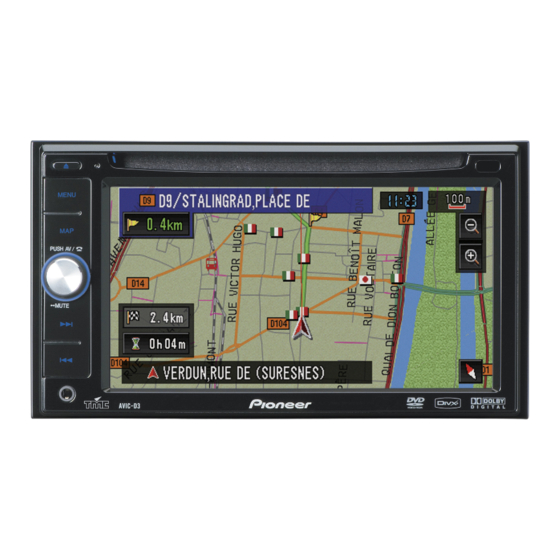

AVIC-D3
This product conforms to new cord colours.
Los colores de los cables de este producto se confor-
man con un nuevo código de colores.
Dieses Produkt entspricht den neuen kabelfarben.
Le code de couleur des câbles utilisé pour ce produit est
nouveau.
Questo prodotto è conforme ai nuovi codici colori.
De kleuren van de snoeren van dit toestel zijn gewijzigd.
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Pioneer AVIC-D3
Inhaltszusammenfassung für Pioneer AVIC-D3
- Seite 1 AVIC-D3 This product conforms to new cord colours. Los colores de los cables de este producto se confor- man con un nuevo código de colores. Dieses Produkt entspricht den neuen kabelfarben. Le code de couleur des câbles utilisé pour ce produit est nouveau.
-
Seite 58: Wichtige Information
WICHTIGE INFORMATION ÜBER IHR NEUES NAVIGATIONSSYSTEM UND DIESE ANLEITUNG • Die Eigenschaften dieses Produktes (und der Option Heckkamera, sofern erwor- ben) dienen nur zu Ihrer Unterstützung beim Fahren Ihres Fahrzeugs. Es ist keinesfalls ein Ersatz für Ihre Aufmerksamkeit und Umsicht beim Fahren. •... - Seite 59 Inhalt WICHTIGE INFORMATION ......1 Einbau ............18 ÜBER IHR NEUES NAVIGATIONSSYSTEM Zur Vermeidung elektromagnetischen UND DIESE ANLEITUNG ...... 1 Rauschens ..........19 Vor dem Einbau ..........19 WICHTIGE SICHERHEITSHINWEISE ..3 Einbau dieses Navigationssystems ....20 Hinweise zum Einbau BITTE LESEN SIE DIESE ANLEITUNG Mitgelieferte Teile ZUM NAVIGATIONSSYSTEM...
-
Seite 60: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE BITTE LESEN SIE DIESE ANLEITUNG ZUM NAVIGATIONSSYSTEM AUFMERKSAM DURCH UND BEWAHREN SIE DIE ANLEITUNG FÜR SPÄTERES NACHSCHLAGEN AUF 1. Lesen Sie diese Anleitung vor dem Einbau Ihres Navigationssystems aufmerksam und vollständig durch. 2. Bewahren Sie die Anleitung für späteres Nachschlagen auf. 3. -
Seite 61: Anschluss Des Systems
Anschluss des Systems • Pioneer empfiehlt, das Navigationssystem nicht selbst einzubauen. Dieses Produkt sollte nur von autorisierten Pioneer-Mitarbeitern eingebaut werden, die entsprechend ausgebildet sind und Erfahrung im Bereich mobiler Elektronik haben. FÜHREN SIE WARTUNGSARBEITEN AN DIESEM PRODUKT NIEMALS SELBST DURCH. Beim Einbau oder Warten des Produkts und der Anschlusskabel besteht die Gefahr eines elektrischen Schlags und anderer Gefahren. -
Seite 62: Vor Dem Einbau Dieses Produkts
Anschluss des Systems Vor dem Einbau dieses Produkts • Dieses Produkt ist für Fahrzeuge mit 12-V-Batterie und negativer Erdung (Minuspol an Masse) ausgelegt. Vor dem Einbau die Batteriespannung des Fahrzeugs überprüfen. • Um Kurzschlüsse im elektrischen System zu verhindern, ist unbedingt vor dem Einbau das Minus- Batteriekabel (–) abzutrennen. -
Seite 63: Mitgelieferte Teile
• Niemals Lautsprecher mit einer Ausgangsleistung von weniger als 50 W oder einer Impedanz außerhalb des in der Spezifikation angegebenen Bereichs von 4 Ohm bis 8 Ohm an das Navigationssystem anschließen. Wenn Lautsprecher mit anderen Ausgangsoder Widerstandswerten als den hier angegebenen verwendet werden, kann das dazu führen, dass die Lautsprecher Feuer fangen, anfangen zu qualmen oder ander- weitig beschädigt werden. - Seite 64 Anschluss des Systems Anschluss des Systems *: Dieser Anschluss ist für die Unterstützung zukünftiger Zusatzgeräte vorgesehen und sollte nicht verwendet werden, wenn Sie EXTENSION-Port nur das Produkt selbst benutzen. Nicht verwendet DIGITAL OUT* Die Navigationseinheit Blau Hellgrau Hellgrau Antennenbuchse Fahrzeugantenne GPS-Antenne ®...
- Seite 65 Mikrofon (mit Bluetooth-Adapter geliefert) Cable IP-BUS (getrennt erhältlich) Bluetooth- Adapter (CD-BTB200) (getrennt erhältlich) Schwarz Blau Cable IP-BUS Multi-CD-Player (getrennt erhältlich)
-
Seite 66: Stromkabel Anschließen (1)
Anschluss des Systems Stromkabel anschließen (1) Hinweis: Hinweis: • Wird anstelle eines hinteren Lautsprechers ein Je nach Art des Fahrzeugs können die Subwoofer (*9) an dieses Navigationssystem Funktionen *3 und *5 anders sein. In angeschlossen, ändern Sie den hinteren Ausgang auf die diesem Fall muss *2 an *5 und *4 an *3 ursprüngliche Einstellung. - Seite 67 Hinweis: Die Navigationseinheit Kabel dieses Navigationssystems und ander- er Produkte können verschiedene Farben haben, auch wenn sie die gleichen Funktionen haben. Beachten Sie beim Anschluss dieses Navigationssystems an ein anderes Gerät die mit beiden Geräten mit- gelieferten Anleitungen und verbinden Sie die Kabel, die dieselbe Funktion haben.
-
Seite 68: Stromkabel Anschließen (2)
Pulse) und die Position des Schalters der Standbremse hängt vom Fahrzeug ab. Einzelheiten erfahren Sie bei Ihrem autorisierten Pioneer-Händler oder einem professionellen Einbaudienst. Hellgrün Dieser Anschluss dient zur Erkennung des ON/OFF-Status der Handbremse. Das Kabel ist an die Stromversorgungsseite des Handbremsschalters anzuschließen. - Seite 69 Verlängerungskabel (für Geschwindigkeitssignal) Die Navigationseinheit Hinweis: Kabel dieses Navigationssystems und anderer Produkte können verschiedene Farben haben, auch wenn sie die gleichen Funktionen haben. Beachten Sie beim Anschluss dieses Navigationssystems an ein anderes Gerät die mit beiden Geräten mit- gelieferten Anleitungen und verbinden Sie die Kabel, die dieselbe Funktion haben.
-
Seite 70: Beim Anschluss An Den Separat Erhältlichen Leistungsverstärker
Anschluss des Systems Beim Anschluss an den separat erhältlichen Leistungsverstärker Subwoofer-Ausgang oder Nicht-Überblend-Ausgang (SUBWOOFER OUTPUT or NON-FADING OUTPUT) 28 cm Ausgang für hinteren Cinch-Anschluss Zusatzlautsprecher (REAR OUTPUT) 30 cm Ausgang für vorderen Zusatzlautsprecher (FRONT OUTPUT) Die Navigationseinheit 30 cm 30 cm Blau/weiß... - Seite 71 Stellen Sie diese Anschlüsse her, wenn Sie einen zusätzlichen Verstärker verwenden. Leistungsverstärker (getrennt erhältlich) Cinch-Kabel (getrennt erhältlich) Leistungsverstärker (getrennt erhältlich) Leistungsverstärker (getrennt erhältlich) Systemfernbedienung Links Rechts Lautsprecher Lautsprecher vorne vorne ≠ ≠ Lautsprecher Lautsprecher hinten hinten ≠ ≠ Subwoofer Subwoofer ≠...
-
Seite 72: Beim Anschluss Einer Heckkamera
Anschluss des Systems Beim Anschluss einer Heckkamera Wenn Sie dieses Produkt mit einer Heckkamera verwenden, kann automatisch auf den Videoanschluss der Heckkamera geschaltet werden, wenn der Rückwärtsgang (R) eingelegt wird. Der Rückblickmodus ermöglicht auch eine Sicht nach hinten während der Fahrt. EINGANG NUR FÜR DAS RÜCKWÄRTSFAHREN ODER DIE SPIEGELFUNKTION DER HECKKAMERA VERWENDEN. -
Seite 73: Bei Anschluss Der Externen Videokomponente
Bei Anschluss der externen Videokomponente Bei Verwendung des AV-1-Eingangs Die Navigationseinheit Rot, weiß (AUDIO INPUT) Cinch-Kabel (getrennt erhältlich) An Audio-Ausgänge Externe Videokomponente (getrennt erhältlich) Cinch-Anschluss 20 cm Gelb (VIDEO INPUT) An Videoausgang • Bei Anschluss der externen Videokomponente muss unter “System” die Einstellung “AV-1 Input”... -
Seite 74: Videoquelle
Anschluss des Systems Beim Anschluss der externen Einheit mit Videoquelle Die Navigationseinheit Blau IP-BUS-Kabel (getrennt erhältlich) An IP-BUS-Ausgang 20 cm Pioneer externe Einheit Schwarz (getrennt erhältlich) An Videoausgang Gelb Cinch-Kabel Cinch-Anschluss (getrennt erhältlich) (VIDEO INPUT) • Bei Anschluss der externen Videokomponente muss unter “System” die Einstellung “AV-1 Input”... -
Seite 75: Einbau
Einbau • Pioneer rät nachdrücklich davon ab, Ihr Navigationssystem selbst einzubauen oder zu warten, da hierbei die Möglichkeit elektrischer Schläge und anderer Gefahren besteht. Einbau und Wartung des Navigationssystems sind deshalb dem autorisierten Kundendienst-Fachpersonal zu überlassen. • Dieses Produkt niemals an folgenden Orten oder in folgender Weise einbauen: * Plätze, an denen das Gerät bei einem plötzlichen Bremsmanöver Fahrer... -
Seite 76: Zur Vermeidung Elektromagnetischen Rauschens
Einbau • Bauen Sie dieses Navigationssystem nicht an Orten ein, wo es (i) die Sicht des Fahrers beeinträchtigt, (ii) die Leistung der eingebauten Sicherheitssysteme einschließlich Airbags und Warnleuchtenschalter beeinträchtigt oder (iii) den Fahrer bei der sicheren Bedienung des Fahrzeugs einschränkt. •... -
Seite 77: Einbau Dieses Navigationssystems
Einbau dieses Navigationssystems Hinweise zum Einbau • Bauen Sie dieses Navigationssystem nicht an Plätzen ein, wo es hohen Temperaturen oder Feuchtigkeit ausgesetzt werden kann, wie z.B.: * Plätze in der Nähe einer Heizung, Lüftung oder Klimaanlage. * Plätze mit direkter Sonnenbestrahlung, wie z. B. auf dem Armaturenbrett. * Plätze, die Regenspritzern ausgesetzt sind, wie z. -
Seite 78: Mitgelieferte Teile
Einbau Mitgelieferte Teile Mit einem “*” markierte Teile sind vorinstalliert. Die Navigationseinheit Halterung* Seitenbügel* (2 Stück) Klemmschraube Senkschraube Rahmen (5 × 6 mm) (8 Stück) (5 × 6 mm) (4 Stück) Schraube* Befestigungsschraube Abdeckring (3 × 6 mm) für Seitenbügel* (5 ×... -
Seite 79: Vor Der Installation Des Navigationsgerätes
Vor der Installation des Navigationsgerätes 2. Installieren Sie das Navigationsgerät und ziehen Sie • Halterung entfernen. die Schrauben an. Zum Entfernen der Halterung lösen Sie Gummihülse *1 die Schrauben (3 × 6 mm). Doppelseitige Halterung Schraube Armaturenbrett Schraube (3 × 6 mm) Schraube (3 ×... -
Seite 80: Installation Mit Hilfe Der Schraubenbohrungen An Der Seite Des Navigationsgerätes
Einbau Installation mit Hilfe der Falls die Sperre im Weg sein sollte, biegen Sie diese nach unten. Schraubenbohrungen an der Seite Vorinstallierte Radio-Montagebügel des Navigationsgerätes 1. Entfernen Sie die Seitenbügel. Seitenbügel Klemmschraube oder Senkschraube. Verwenden Sie in jedem Fall die mit dem Navigationssystem Armaturenbrett oder Befestigungsschraube für Seitenbügel... -
Seite 81: Einbau Der Gps-Antenne
Einbau der GPS-Antenne • Das GPS-Antennenkabel darf nicht verkürzt oder verlängert werden. Veränderungen am Antennenkabel können zu einem Kurzschluss oder einer Funktionsstörung und dauerhaften Beschädigung des Navigationssystems führen. Hinweise zur Befestigung • Die Antenne ist auf einer ebenen Fläche zu befestigen, die für Funkwellen gut zugänglich sein sollte. -
Seite 82: Mitgelieferte Teile
Einbau Mitgelieferte Teile GPS-Antenne Metallblech Kabelklemme (5 Stück) Wasserfestes Polster Einbau der Antenne im Fahrzeuginnenraum (auf der Hutablage) Das Metallblech auf einer möglichst ebenen Fläche befestigen, an der die GPS-Antenne zum Fenster gerichtet ist. Die GPS-Antenne auf dem Metallblech platzieren. (Die Befestigung erfolgt durch Magnethaftung.) Metallblech Die Schutzfolie an... -
Seite 83: Einbau Der Antenne Außen Am Fahrzeug
Einbau der Antenne außen am Fahrzeug (an der Karosserie) Die GPS-Antenne auf einer möglichst ebenen Fläche anbringen, wie z. B. auf dem Dach oder dem Kofferraumdeckel. (Die Befestigung erfolgt durch Magnethaftung.) GPS-Antenne Verlegen der Leitung vom Dach in den Fahrzeuginnenraum Kabelklemmen Die Antennenleitung hier in einer Die Antennenleitung... -
Seite 84: Nach Dem Einbau Dieses Navigationssystems
Nach dem Einbau dieses Navigationssystems 1. Batterie erneut anschließen. Vergewissern Sie sich, dass alle Anschlüsse in Ordnung sind und dieses Produkt korrekt eingebaut ist. Hiernach alle zuvor ausgebauten Fahrzeugteile wieder befestigen. Anschließend das negative (–) Batteriekabel wieder an den Minuspol (–) der Fahrzeugbatterie anschließen.
