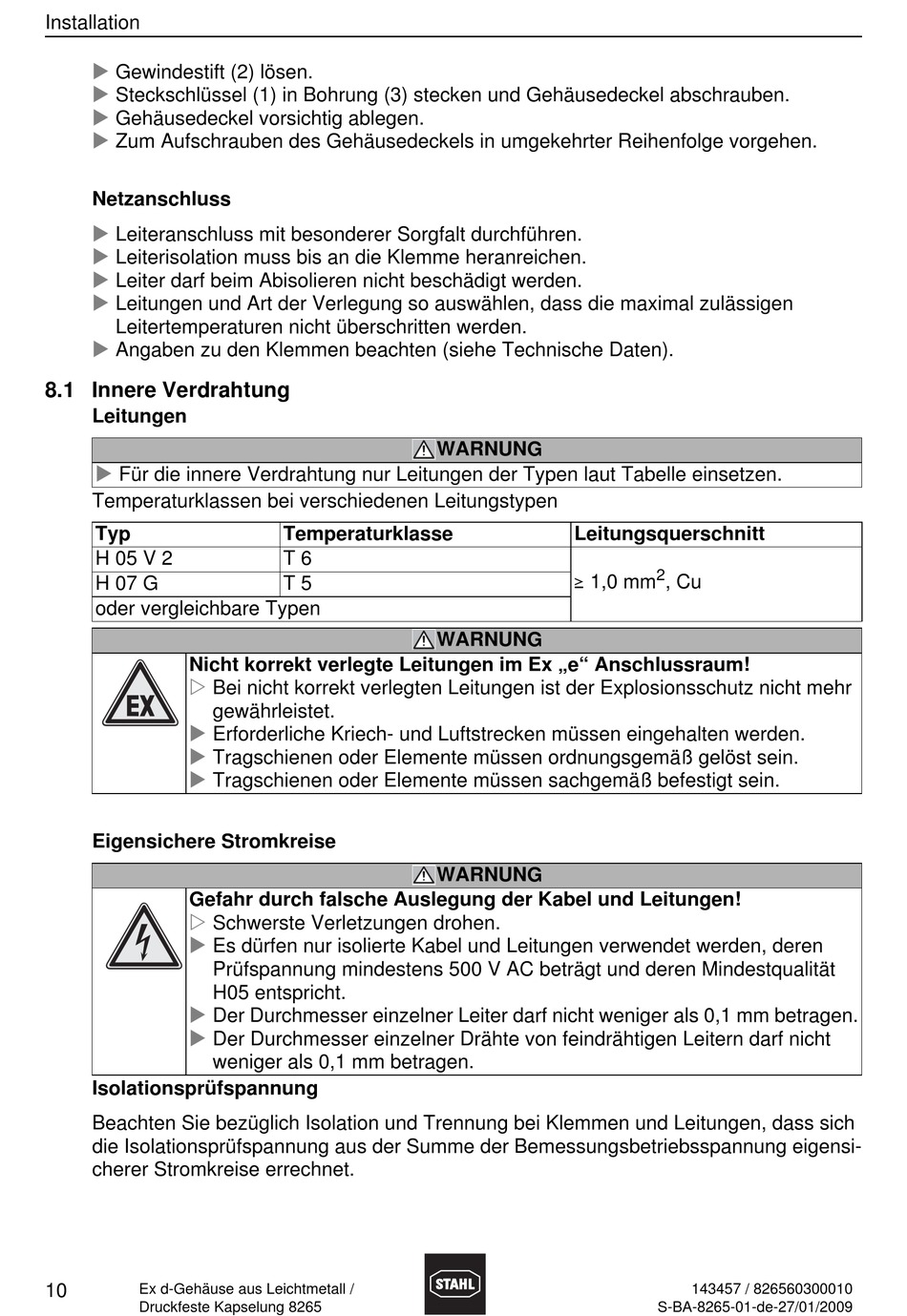

Innere Verdrahtung Leitungen - Stahl 8265/0 Betriebsanleitung

Installation
Gewindestift (2) lösen.
Steckschlüssel (1) in Bohrung (3) stecken und Gehäusedeckel abschrauben.
Gehäusedeckel vorsichtig ablegen.
Zum Aufschrauben des Gehäusedeckels in umgekehrter Reihenfolge vorgehen.
Netzanschluss
Leiteranschluss mit besonderer Sorgfalt durchführen.
Leiterisolation muss bis an die Klemme heranreichen.
Leiter darf beim Abisolieren nicht beschädigt werden.
Leitungen und Art der Verlegung so auswählen, dass die maximal zulässigen
Leitertemperaturen nicht überschritten werden.
Angaben zu den Klemmen beachten (siehe Technische Daten).
8.1 Innere Verdrahtung
Leitungen
Für die innere Verdrahtung nur Leitungen der Typen laut Tabelle einsetzen.
Temperaturklassen bei verschiedenen Leitungstypen
Typ
H 05 V 2
H 07 G
oder vergleichbare Typen
Nicht korrekt verlegte Leitungen im Ex „e" Anschlussraum!
Bei nicht korrekt verlegten Leitungen ist der Explosionsschutz nicht mehr
gewährleistet.
Erforderliche Kriech- und Luftstrecken müssen eingehalten werden.
Tragschienen oder Elemente müssen ordnungsgemäß gelöst sein.
Tragschienen oder Elemente müssen sachgemäß befestigt sein.
Eigensichere Stromkreise
Gefahr durch falsche Auslegung der Kabel und Leitungen!
Schwerste Verletzungen drohen.
Es dürfen nur isolierte Kabel und Leitungen verwendet werden, deren
Prüfspannung mindestens 500 V AC beträgt und deren Mindestqualität
H05 entspricht.
Der Durchmesser einzelner Leiter darf nicht weniger als 0,1 mm betragen.
Der Durchmesser einzelner Drähte von feindrähtigen Leitern darf nicht
weniger als 0,1 mm betragen.
Isolationsprüfspannung
Beachten Sie bezüglich Isolation und Trennung bei Klemmen und Leitungen, dass sich
die Isolationsprüfspannung aus der Summe der Bemessungsbetriebsspannung eigensi-
cherer Stromkreise errechnet.
10
Ex d-Gehäuse aus Leichtmetall /
Druckfeste Kapselung 8265
WARNUNG
Temperaturklasse
T 6
T 5
WARNUNG
WARNUNG
Leitungsquerschnitt
2
) 1,0 mm
, Cu
