Anschlussklemmen
Schrauben der Anschlussklemmen mit dem vorgegebenen Anzugsdrehmoment
befestigen, siehe Tabelle.
Schraubenabmessung
Anzugsdrehmoment [Nm]

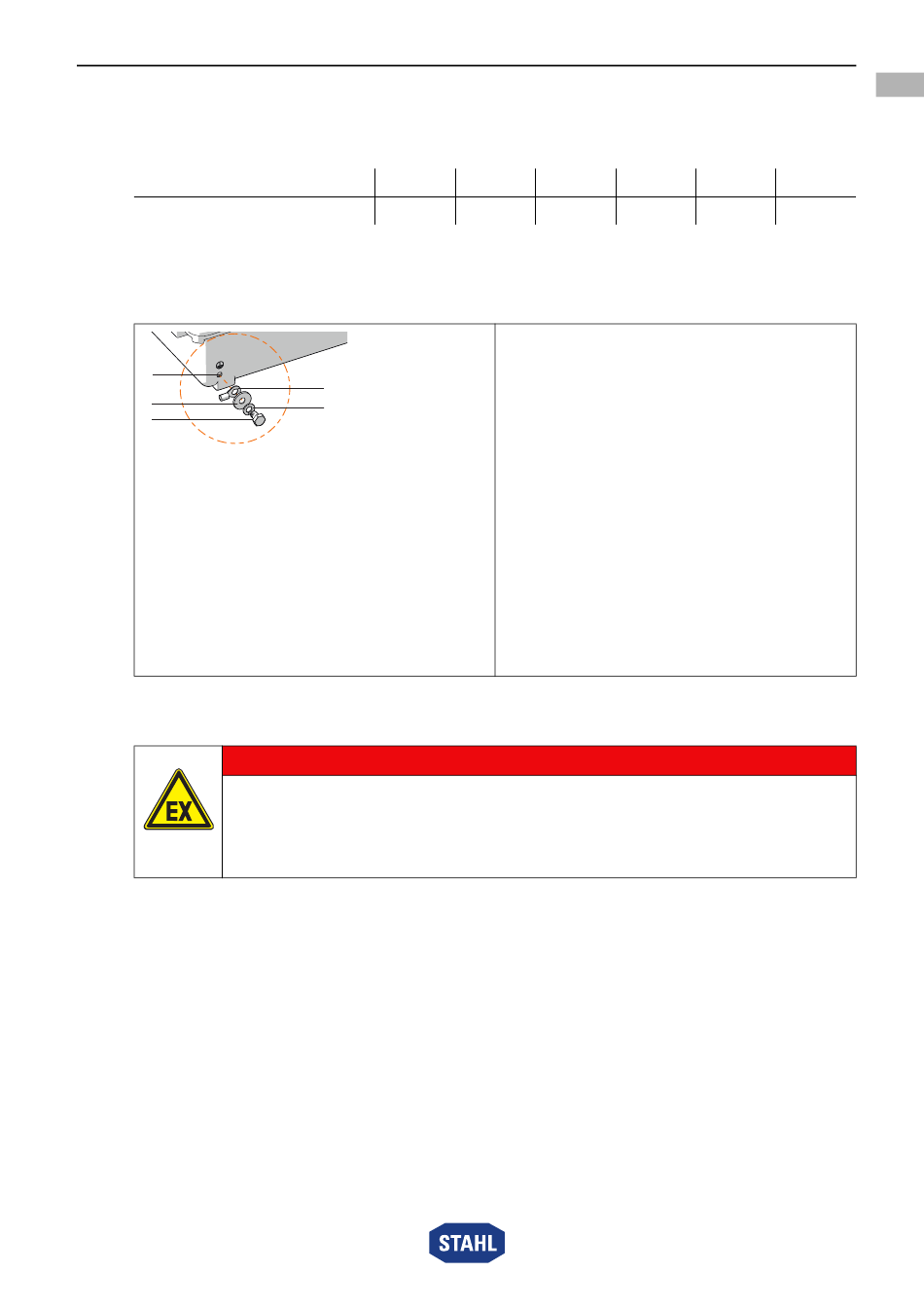

7.3.3 Äußere Verdrahtung
Schutzleiter anschließen
1
2
5
8

Inbetriebnahme

Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation prüfen.
• Nationale Bestimmungen einhalten.
Vor Inbetriebnahme Folgendes sicherstellen:
• Montage und Installation kontrollieren.
• Gehäuse auf Schäden untersuchen.
• Gegebenenfalls Fremdkörper entfernen.
• Gegebenenfalls Anschlussraum säubern.
• Kontrollieren, ob alle Schrauben und Muttern fest angezogen sind.
• Anzugsdrehmomente kontrollieren.
167224 / 8264604300
2020-01-14·BA00·III·de·06
M3
M4
0,8
2,0
Schutzleiter unter Verwendung der
äußeren Erdungsanschlussklemme am
Gehäuse (1) anschließen:
3
4
06817E00
GEFAHR
M5
M6
3,5
5,0
• Kabelschuh (3) einsetzen.
Nach dem Kabelschuh eine
Unterlagscheibe (2) einfügen.
• Schraube (5) mit Schraubensicherung
(4) gegen Lockern sichern.
• Alle blanken, nicht spannungs-
führenden Metallteile unabhängig
von der Betriebsspannung ins
Schutzleitersystem einbeziehen.
• Äußeren Schutzleiteranschluss für
Kabelschuh vorsehen.
• Kabel nahe am Gehäuse fest
verlegen.
Ex d-Gehäuse aus Aluminium oder
Edelstahl
Reihe 8264
Inbetriebnahme
M8
M10
10,0
17,0
21
