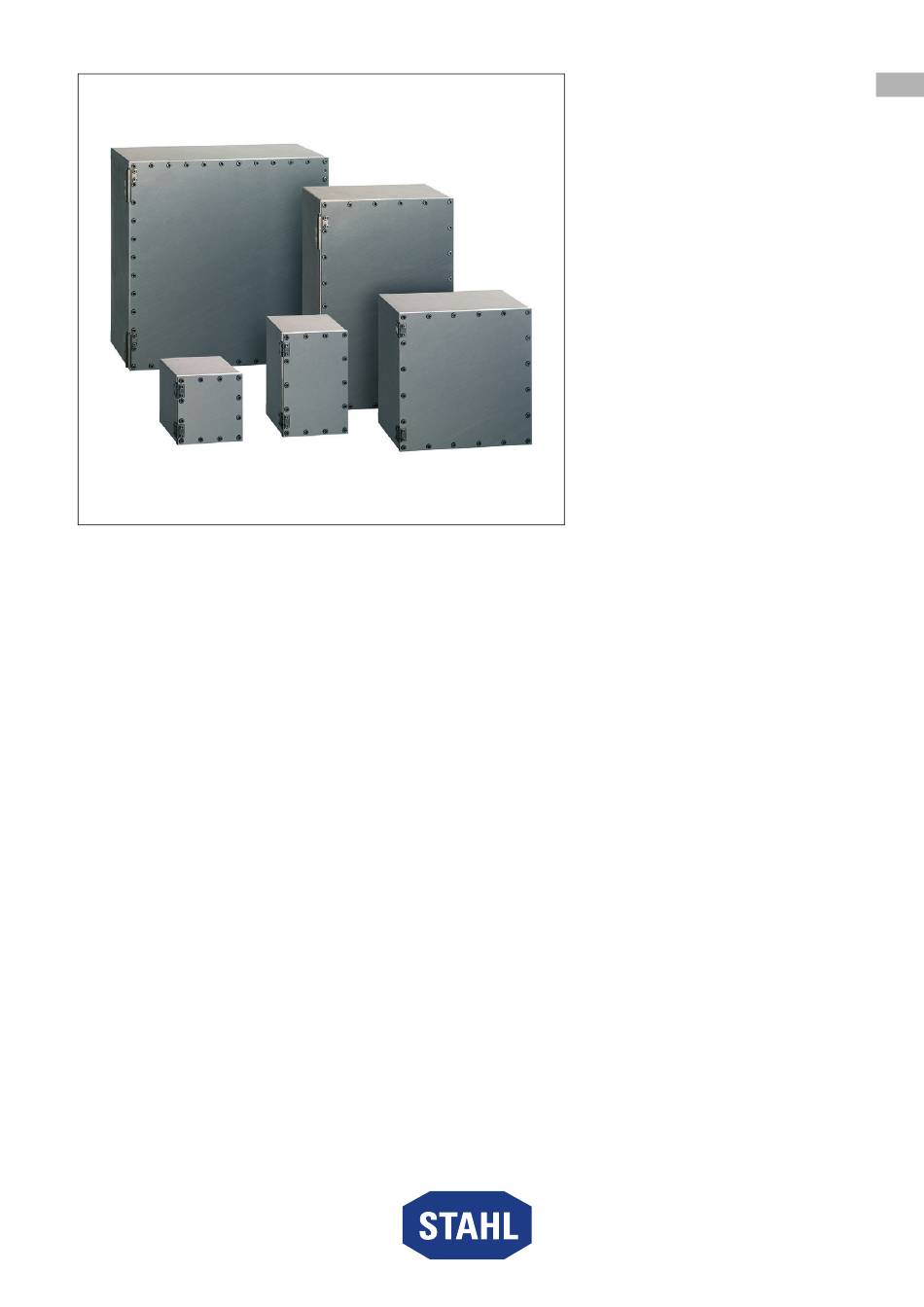

Ex d-Gehäuse aus Aluminium oder
Edelstahl
Reihe 8264
Betriebsanleitung
Additional languages r-stahl.com
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stahl 8264 Serie

Inhaltszusammenfassung für Stahl 8264 Serie

  • Seite 1 Betriebsanleitung Additional languages r-stahl.com Ex d-Gehäuse aus Aluminium oder Edelstahl Reihe 8264...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Qualifikation des Personals ................5 Sichere Verwendung ...................6 Umbauten und Änderungen ................6...

  • Seite 3: Allgemeine Angaben

    Die Originalbetriebsanleitung ist die englische Ausgabe. Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Dokumente in weiteren Sprachen, siehe r-stahl.com. Konformität zu Normen und Bestimmungen Zertifikate und EU-Konformitätserklärung, siehe r-stahl.com. Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage: http://iecex.iec.ch/...

  • Seite 4: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: •...

  • Seite 5: Symbole Am Gerät

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Seite 6: Sichere Verwendung

    • Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Sicherstellen, dass das Gerät unbeschädigt ist. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.

  • Seite 7: Funktion Und Geräteaufbau

    Funktion und Geräteaufbau Funktion und Geräteaufbau GEFAHR Explosionsgefahr durch zweckentfremdete Verwendung! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nur entsprechend den in dieser Betriebsanleitung festgelegten Betriebsbedingungen verwenden. • Gerät nur entsprechend dem in dieser Betriebsanleitung genannten Einsatzzweck verwenden. Funktion Einsatzbereich Die Gehäuse werden zum Aufbau von Motorsteuerungen, für Steuerkästen und...
  • Seite 8 Technische Daten Technische Daten Elektrische Daten Bemessungs- max. 11 kV AC/DC betriebsspannung U Bemessungs- max. 1250 A betriebsstrom I Anschlussklemmen max. 300 mm Verlustleistung CUBEx-Gehäuse 8264 ohne Pulverbeschichtung für Wandmontage Absolute Verlustleistung Umgebungs- Umgebungs- Umgebungs- temperatur temperatur temperatur Leergehäuse Ta = 40 °C Ta = 50 °C Ta = 60 °C T80 °C...
  • Seite 9 Technische Daten Technische Daten CUBEx-Gehäuse 8264 mit Pulverbeschichtung innen und außen, für Wandmontage Absolute Verlustleistung Umgebungs- Umgebungs- Umgebungs- temperatur temperatur temperatur Leergehäuse Ta = 40 °C Ta = 50 °C Ta = 60 °C T80 °C T130 °C T80 °C T130 °C T80 °C T130 °C 8264/.112...
  • Seite 10 Technische Daten Technische Daten CUBEx-Gehäuse 8264 ohne Pulverbeschichtung, für Montage auf Traggestell Absolute Verlustleistung Umgebungs- Umgebungs- Umgebungs- temperatur temperatur temperatur Leergehäuse Ta = 40 °C Ta = 50 °C Ta = 60 °C T80 °C T130 °C T80 °C T130 °C T80 °C T130 °C 8264/.112 8264/.114...
  • Seite 11 Technische Daten Technische Daten CUBEx-Gehäuse 8264 mit Pulverbeschichtung innen und außen, für Montage auf Traggestell Absolute Verlustleistung Umgebungs- Umgebungs- Umgebungs- temperatur temperatur temperatur Leergehäuse Ta = 40 °C Ta = 50 °C Ta = 60 °C T80 °C T130 °C T80 °C T130 °C T80 °C T130 °C 8264/.112...
  • Seite 12 Aluminium: Leergehäuse Gehäuse mit Deckel Deckel [kg] [kg] 8264/-114-3 8264/-214-3 8264/-224-3 8264/-225-3 8264/-324-3 8264/-325-3 8264/-334-3 8264/-335-3 8264/-934-3 8264/-935-3 8264/-995-3 8264/-996-3 8264/-997-3 8264/-998-3 8264/-999-3 Weitere technische Daten, siehe r-stahl.com. Ex d-Gehäuse aus Aluminium oder 167224 / 8264604300 Edelstahl 2020-01-14·BA00·III·de·06 Reihe 8264...

  • Seite 13: Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät nur mit geeignetem Fördermittel transportieren, z.B. Kran oder Flurförderfahrzeug. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) –...
  • Seite 14 Montage und Installation Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten Edelstahl: Leergehäuse I / 2 J / 2 8264/-112-2 [9,25] [9,25] [10,63] [8,07] [0,33] [0,67] [8,07] 8264/-212-2 [14,17] [9.25] [10,63] [8,07] [0,33] [0,67] [12,99] 8264/-222-2 [14,17] [14,17] [10,63] [12,99] [0,33] [0,67]...
  • Seite 15 Montage und Installation Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten Aluminium: Leergehäuse I / 2 J / 2 8264/-114-3 [9,25] [9,25] [10,24] [8,07] [0,33] [0,08] [8,07] 8264/-214-3 [14,17] [9,25] [10,24] [8,07] [0,33] [0,08] [12,99] 8264/-224-3 [14,17] [14,17] [10,24] [12,99] [0,33] [0,08]...

  • Seite 16: Montage / Demontage, Gebrauchslage

    Montage und Installation Montage / Demontage, Gebrauchslage GEFAHR Explosionsgefahr durch offene Bohrungen und nicht benutzte Leitungseinführungen! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Offene Bohrungen und nicht benutzte Leitungseinführungen immer mit dafür zugelassenen Verschlussstopfen bzw. Stopfen verschließen. • Bei der Auswahl von Leitungseinführungen Gewindeart und Gewindegröße aus der Betriebsmitteldokumentation beachten.

  • Seite 17: Installation

    Montage und Installation • Freiraum für Deckelöffnung beachten. 16792E00 Installation GEFAHR Explosionsgefahr durch unzulässige Leitungseinführungen! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Nur Leitungseinführungen verwenden, die für die geforderte Zündschutzart zugelassen sind. • Bei der Auswahl von Leitungseinführungen Gewindeart und Gewindegröße aus der Betriebsmitteldokumentation beachten.

  • Seite 18: Gehäusedeckel Öffnen Und Schließen

    Montage und Installation WARNUNG Herabfallen des schweren Gehäusedeckels! Nichtbeachten kann zu schweren oder tödlichen Verletzungen führen. • Beim Öffnen hohes Gewicht des Gehäusedeckels beachten. • Vor dem Öffnen des Gehäuses geeignetes Hebewerkzeug bereitstellen (siehe auch Gewicht des Gehäusedeckels im Kapitel "Technische Daten"). •...

  • Seite 19: Schraubenarten Und Anzugsdrehmomente

    Montage und Installation 7.3.2 Schraubenarten und Anzugsdrehmomente Standard-Schrauben Edelstahl: Leergehäuse Typ Anzugsdrehmoment Standard-Schrauben [Nm] 8264/-112-2...0 8264/-212-2...0 Zylinderschrauben 8264/-222-2...0 M10x30 A4-70 nach 8264/-223-2...0 ISO 4762 8264/-323-2...0 8264/-333-2...0 8264/-933-2...0 Zylinderschrauben M12x30 A4-80 nach 8264/-993-2...0 ISO 4762 8264/-996-2...0 Zylinderschrauben M14x40 A4-80 nach 8264/-997-2...0 ISO 4762 Aluminium: Leergehäuse Typ...
  • Seite 20 Montage und Installation Unverlierbare Schraube Edelstahl: Leergehäuse Typ Anzugsdrehmoment Unverlierbare Schraube [Nm] 8264/-112-2...1 8264/-212-2...1 Zylinderschrauben 8264/-222-2...1 M10x40 A4-70 ähnlich 8264/-223-2...1 ISO 4762 8264/-323-2...1 8264/-333-2...1 8264/-933-2...1 Zylinderschrauben M12x40 A4-80 ähnlich 8264/-993-2...1 ISO 4762 8264/-998-2...1 Zylinderschrauben M14x60 A4-80 ähnlich 8264/-999-2...1 ISO 4762 Aluminium: Leergehäuse Typ Anzugsdrehmoment...

  • Seite 21: Äußere Verdrahtung Schutzleiter Anschließen

    Inbetriebnahme Anschlussklemmen Schrauben der Anschlussklemmen mit dem vorgegebenen Anzugsdrehmoment befestigen, siehe Tabelle. Schraubenabmessung Anzugsdrehmoment [Nm] 10,0 17,0 7.3.3 Äußere Verdrahtung Schutzleiter anschließen Schutzleiter unter Verwendung der äußeren Erdungsanschlussklemme am Gehäuse (1) anschließen: • Kabelschuh (3) einsetzen. Nach dem Kabelschuh eine Unterlagscheibe (2) einfügen.

  • Seite 22: Betrieb

    R. STAHL Schaltgeräte GmbH ausführen lassen. 10.4 Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R.

  • Seite 23: Reinigung

    Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann Sachschaden verursachen! • Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH verwenden. Zubehör und Ersatzteile, siehe Datenblatt auf Homepage r-stahl.com. 167224 / 8264604300 Ex d-Gehäuse aus Aluminium oder 2020-01-14·BA00·III·de·06...
