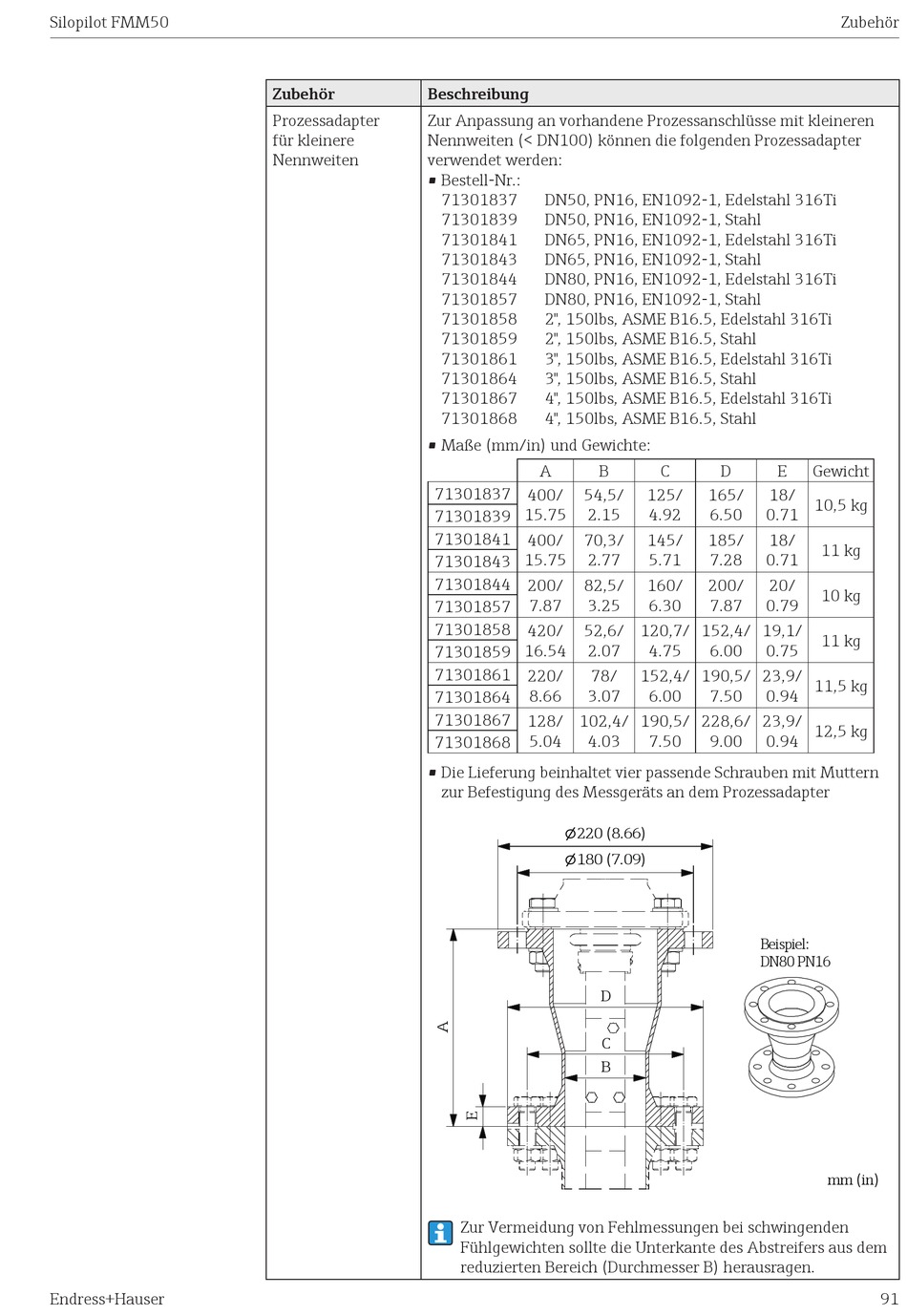

Endress+Hauser Silopilot FMM50 Betriebsanleitung Seite 91

Silopilot FMM50
Endress+Hauser
Zubehör Beschreibung
Prozessadapter Zur Anpassung an vorhandene Prozessanschlüsse mit kleineren
für kleinere Nennweiten (< DN100) können die folgenden Prozessadapter
Nennweiten verwendet werden:
• Bestell-Nr.:
71301837
71301839
71301841
71301843
71301844
71301857
71301858
71301859
71301861
71301864
71301867
71301868
• Maße (mm/in) und Gewichte:
71301837 400/
71301839
71301841 400/
71301843
71301844 200/
71301857
71301858 420/
71301859
71301861 220/
71301864
71301867 128/
71301868
• Die Lieferung beinhaltet vier passende Schrauben mit Muttern
zur Befestigung des Messgeräts an dem Prozessadapter
DN50, PN16, EN1092-1, Edelstahl 316Ti
DN50, PN16, EN1092-1, Stahl
DN65, PN16, EN1092-1, Edelstahl 316Ti
DN65, PN16, EN1092-1, Stahl
DN80, PN16, EN1092-1, Edelstahl 316Ti
DN80, PN16, EN1092-1, Stahl
2", 150lbs, ASME B16.5, Edelstahl 316Ti
2", 150lbs, ASME B16.5, Stahl
3", 150lbs, ASME B16.5, Edelstahl 316Ti
3", 150lbs, ASME B16.5, Stahl
4", 150lbs, ASME B16.5, Edelstahl 316Ti
4", 150lbs, ASME B16.5, Stahl
A B
54,5/
15.75 2.15
70,3/
15.75 2.77
82,5/
7.87 3.25
52,6/
16.54 2.07
78/
8.66 3.07
102,4/
5.04 4.03
220 (8.66)

180 (7.09)

D
C
B
Zur Vermeidung von Fehlmessungen bei schwingenden
Fühlgewichten sollte die Unterkante des Abstreifers aus dem
reduzierten Bereich (Durchmesser B) herausragen.
C D E
125/ 165/ 18/
4.92 6.50 0.71
145/ 185/ 18/
5.71 7.28 0.71
160/ 200/ 20/
6.30 7.87 0.79
120,7/ 152,4/ 19,1/
4.75 6.00 0.75
152,4/ 190,5/ 23,9/
6.00 7.50 0.94
190,5/ 228,6/ 23,9/
7.50 9.00 0.94
Beispiel:
DN80 PN16
Zubehör
Gewicht
10,5 kg
11 kg
10 kg
11 kg
11,5 kg
12,5 kg
mm (in)
