3�1�6 Prozessanschluss
186 (7.32)
*1 Mindestmaß zum Einbau der Abstreifermechanik und
des Standardgewichts

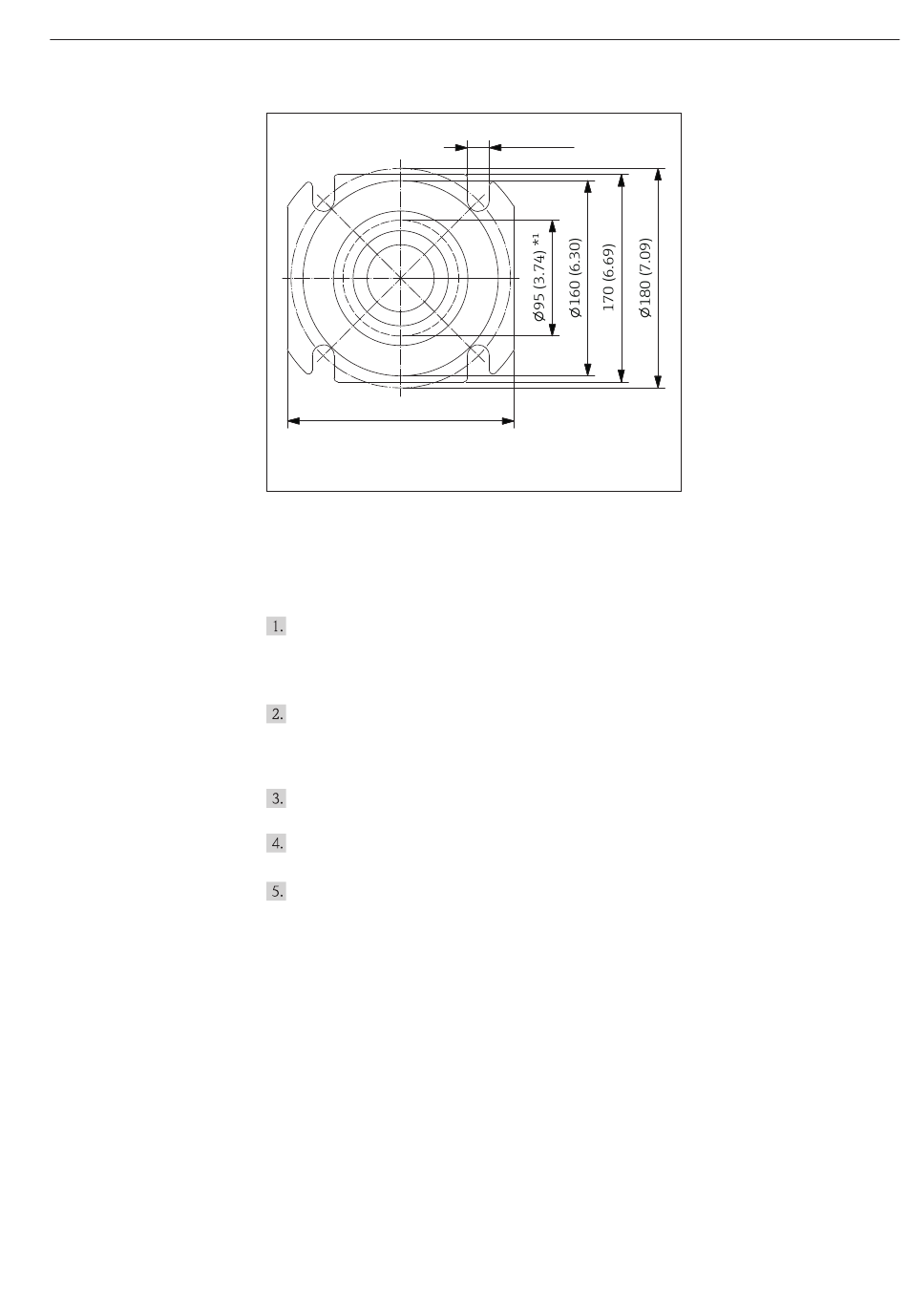

6 Prozessanschlussbild des FMM50
3�2

Messprinzip

Der FMM50 arbeitet nach einem einfachen Messprinzip:
Mit Start einer Messung (manuell oder automatisch) wird ein Fühlgewicht motor-
betrieben herabgelassen, der Abstreifer wird federbetätigt ein kleines Stück aus
seiner Endlage herausgeschoben. Während des Ablaufs läuft das Messband über ein
Zählrad, welches alle 5 cm einen Zählimpuls an die Elektronik abgibt.
Beim Auftreffen auf das Medium kippt der frei schwingende Motor von seiner Ar-
beitsposition, in der er durch die Gewichtskraft des Fühlgewichts gehalten wird, in
seine Ruheposition. Diese wird durch die Elektronik detektiert und der Motor wird
abgeschaltet.
Das Fühlgewicht wird wieder heraufgezogen, hierbei werden erneut Zählimpulse
detektiert.
Erreicht das Fühlgewicht das Messgerät, zieht es den Abstreifer in seine obere Endla-
ge, die durch die Elektronik detektiert wird.
Der Motor wird abschaltet, der Messzyklus ist beendet und der von der
Parametrierung abhängige Messwert wird ausgegeben:
- Anzeigewert auf dem LC-Display
- Stromwert am 4-20 mA Stromausgang
- Schalten der Relais (zum Beispiel bei Funktion "obere Endlage" oder "Messung aktiv")
18 (0.71)
mm (in)
