PREMASGARD
Der Druckfühler PREMASGARD
Nicht geeignet für Ammoniak und Freone!
Der Druckfühler PREMASGARD
Die Druckmesszelle ist dichtungsfrei mit dem Druckaufnehmer verschweisst.
Der Druckmessumformer wandelt die Messgröße in ein Normsignal von 0 - 10 V oder 4...20 mA. Prozessanschluss ist G ½ ".
Einsatz findet dieser Drucktransmitter in der Hydraulik, Pneumatik, Prozesstechnik, im Maschinen- und Anlagenbau.

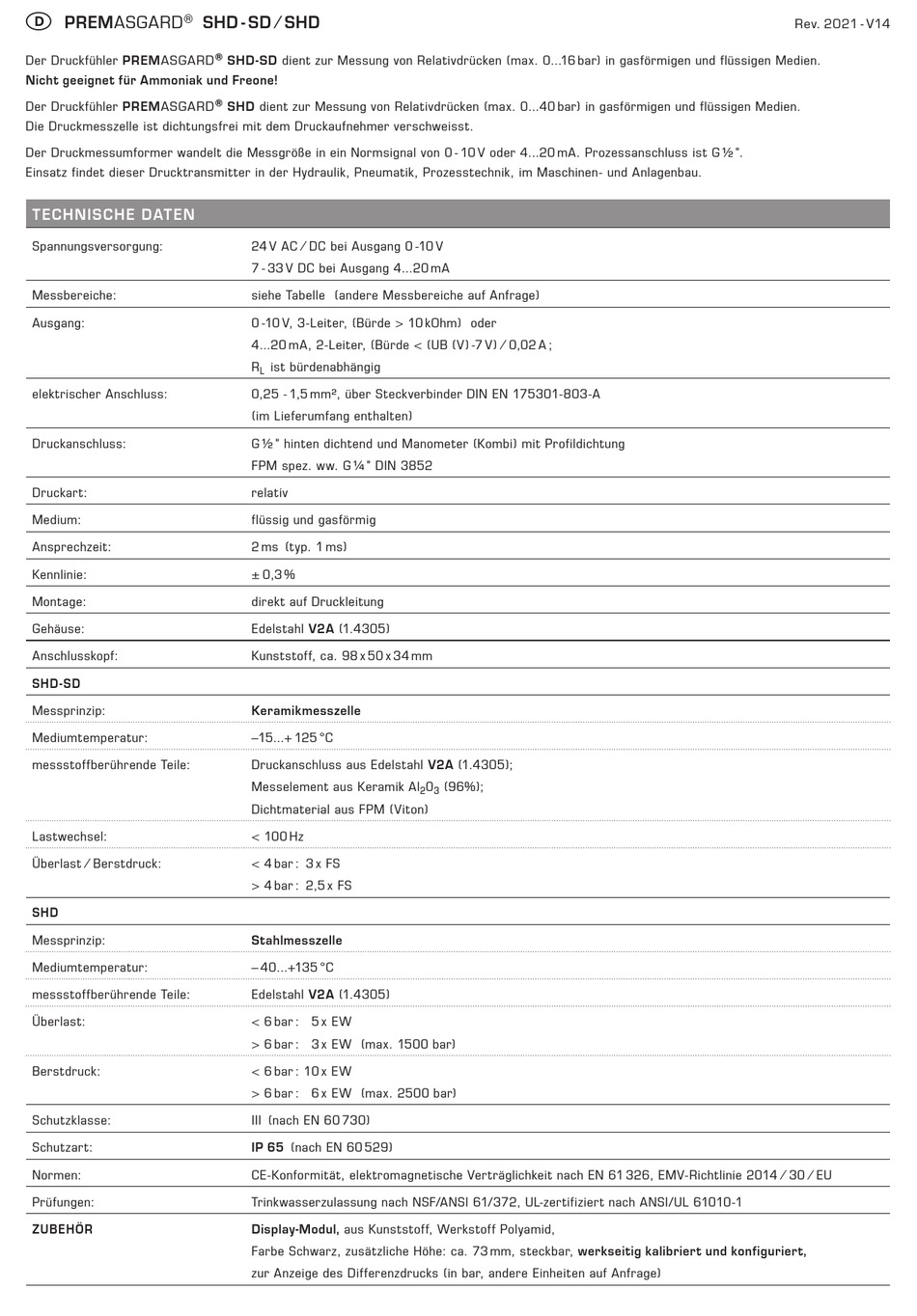

TECHNISCHE DATEN

Spannungsversorgung:
Messbereiche:
Ausgang:
elektrischer Anschluss:
Druckanschluss:
Druckart:
Medium:
Ansprechzeit:
Kennlinie:
Montage:
Gehäuse:
Anschlusskopf:
SHD-SD
Messprinzip:
Mediumtemperatur:
messstoffberührende Teile:
Lastwechsel:
Überlast ⁄ Berstdruck:
SHD
Messprinzip:
Mediumtemperatur:
messstoffberührende Teile:
Überlast:
Berstdruck:
Schutzklasse:
Schutzart:
Normen:
Prüfungen:
ZUBEHÖR
SHD - SD ⁄ SHD
® SHD-SD dient zur Messung von Relativdrücken (max. 0...16 bar) in gasförmigen und flüssigen Medien.
®
SHD dient zur Messung von Relativdrücken (max. 0...40 bar) in gasförmigen und flüssigen Medien.
24 V AC ⁄ DC bei Ausgang 0 -10 V
7 - 33 V DC bei Ausgang 4...20 mA
siehe Tabelle (andere Messbereiche auf Anfrage)
0 -10 V, 3-Leiter, (Bürde > 10 kOhm) oder
4...20 mA, 2-Leiter, (Bürde < (UB (V) -7 V) ⁄ 0,02 A ;
R ist bürdenabhängig
L
0,25 - 1,5 mm², über Steckverbinder DIN EN 175301-803-A
(im Lieferumfang enthalten)
G ½ " hinten dichtend und Manometer (Kombi) mit Profildichtung
FPM spez. ww. G ¼ " DIN 3852
relativ
flüssig und gasförmig
2 ms (typ. 1 ms)
± 0,3 %
direkt auf Druckleitung
Edelstahl V2A (1.4305)
Kunststoff, ca. 98 x 50 x 34 mm
Keramikmesszelle
–15...+ 125 °C
Druckanschluss aus Edelstahl V2A (1.4305);
Messelement aus Keramik Al
Dichtmaterial aus FPM (Viton)
< 100 Hz
< 4 bar : 3 x FS
> 4 bar : 2,5 x FS
Stahlmesszelle
– 40...+135 °C
Edelstahl V2A (1.4305)
< 6 bar : 5 x EW
> 6 bar : 3 x EW (max. 1500 bar)
< 6 bar : 10 x EW
> 6 bar : 6 x EW (max. 2500 bar)
III (nach EN 60 730)
IP 65 (nach EN 60 529)
CE-Konformität, elektromagnetische Verträglichkeit nach EN 61 326, EMV-Richtlinie 2014 ⁄ 30 ⁄ EU
Trinkwasserzulassung nach NSF/ANSI 61/372, UL-zertifiziert nach ANSI/UL 61010-1
Display-Modul, aus Kunststoff, Werkstoff Polyamid,
Farbe Schwarz, zusätzliche Höhe: ca. 73 mm, steckbar, werkseitig kalibriert und konfiguriert,
zur Anzeige des Differenzdrucks (in bar, andere Einheiten auf Anfrage)
0 (96%);
2 3
Rev. 2021 - V14
