PREMASGARD
Датчик давления PREMASGARD
в газообразных и жидких средах. Непригоден для аммиака и фреонов!
Датчик давления PREMASGARD
в газообразных и жидких средах. Ячейка измерения давления приварена к датчику без применения уплотнений.
Измерительный преобразователь давления преобразует измеряемые величины в нормированный сигнал 0–10 В или 4...20 мА.
Монтаж с помощью резьбы G ½. Используется для гидравлического и пневматического оборудования,
управления производственными процессами, машиностроения и производства промышленного оборудования.

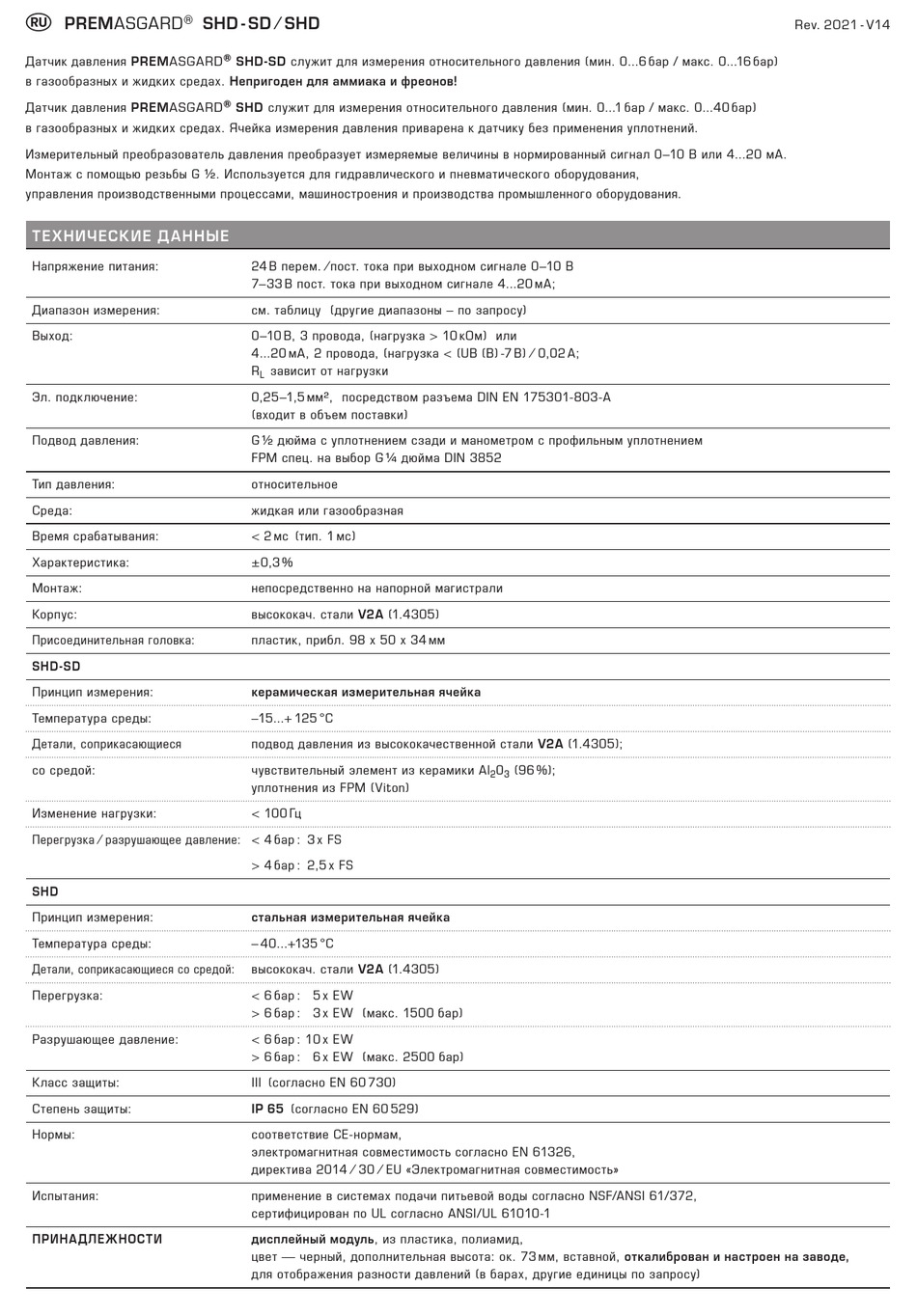

ТЕ ХНИЧЕСКИЕ Д АННЫЕ
Напряжение питания:
Диапазон измерения:
Выход:
Эл. подключение:
Подвод давления:
Тип давления:
Среда:
Время срабатывания:
Характеристика:
Монтаж:
Корпус:
Присоединительная головка:
SHD-SD
Принцип измерения:
Температура среды:
Детали, соприкасающиеся
со средой:
Изменение нагрузки:
Перегрузка ⁄ разрушающее давление: < 4 бар : 3 x FS
SHD
Принцип измерения:
Температура среды:
Детали, соприкасающиеся со средой:
Перегрузка:
Разрушающее давление:
Класс защиты:
Степень защиты:
Нормы:
Испытания:
ПРИНА Д ЛЕЖНОСТИ
SHD - SD ⁄ SHD
® SHD-SD служит для измерения относительного давления (мин. 0...6 бар / макс. 0...16 бар)
®
SHD служит для измерения относительного давления (мин. 0...1 бар / макс. 0...40 бар)
24 В перем. ⁄ пост. тока при выходном сигнале 0–10 B
7–33 В пост. тока при выходном сигнале 4...20 мА;
см. таблицу (другие диапазоны – по запросу)
0–10 В, 3 провода, (нагрузка > 10 кОм) или
4...20 мА, 2 провода, (нагрузка < (UB (В) -7 В) ⁄ 0,02 A;
R зависит от нагрузки
L
0,25–1,5 мм², посредством разъема DIN EN 175301-803-A
(входит в объем поставки)
G ½ дюйма с уплотнением сзади и манометром с профильным уплотнением
FPM спец. на выбор G ¼ дюйма DIN 3852
относительное
жидкая или газообразная
< 2 мс (тип. 1 мс)
±0,3 %
непосредственно на напорной магистрали
высококач. стали V2A (1.4305)
пластик, прибл. 98 x 50 x 34 мм
керамическая измерительная ячейка
–15...+ 125 °C
подвод давления из высококачественной стали V2A (1.4305);
чувствительный элемент из керамики Al
уплотнения из FPM (Viton)
< 100 Гц
> 4 бар : 2,5 x FS
стальная измерительная ячейка
– 40...+135 °C
высококач. стали V2A (1.4305)
< 6 бар : 5 x EW
> 6 бар : 3 x EW (макс. 1500 бар)
< 6 бар : 10 x EW
> 6 бар : 6 x EW (макс. 2500 бар)
III (согласно EN 60 730)
IP 65 (согласно EN 60 529)
соответствие CE-нормам,
электромагнитная совместимость согласно EN 61326,
директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость»
применение в системах подачи питьевой воды согласно NSF/ANSI 61/372,
сертифицирован по UL согласно ANSI/UL 61010-1
дисплейный модуль, из пластика, полиамид,
цвет — черный, дополнительная высота: ок. 73 мм, вставной, откалиброван и настроен на заводе,
для отображения разности давлений (в барах, другие единицы по запросу)
0 (96 %);
2 3
