Bedienungs- und Montageanleitung
Messumformer für atmosphärischen Luftdruck,
kalibrierfähig, mit aktivem Ausgang, Serie Thor I
G
Operating Instructions, Mounting & Installation
Measuring transducers for atmospheric pressure
calibrateable, with active output, series Thor I
F
Notice d'instruction
Convertisseur de mesure pour pression atmosphérique,
étalonnable, avec sortie active, série Thor I
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный для
атмосферного воздуха, калибруемый, с активным
выходом, серия Thor I
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
ALD
ALD

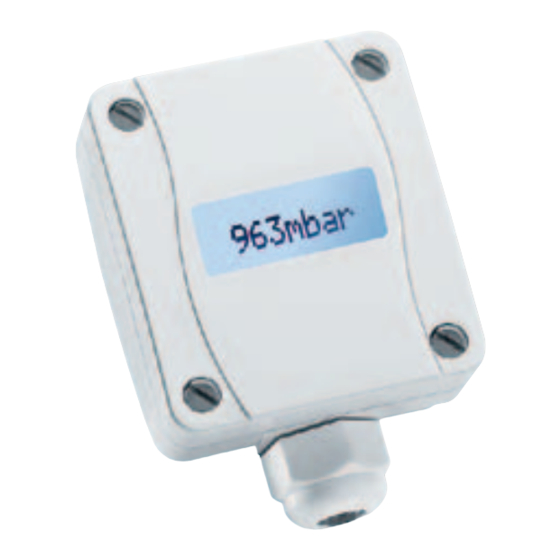

mit Display
with display
avec écran
с дисплеем
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK PREMASGARD ALD
Inhaltszusammenfassung für S+S REGELTECHNIK PREMASGARD ALD

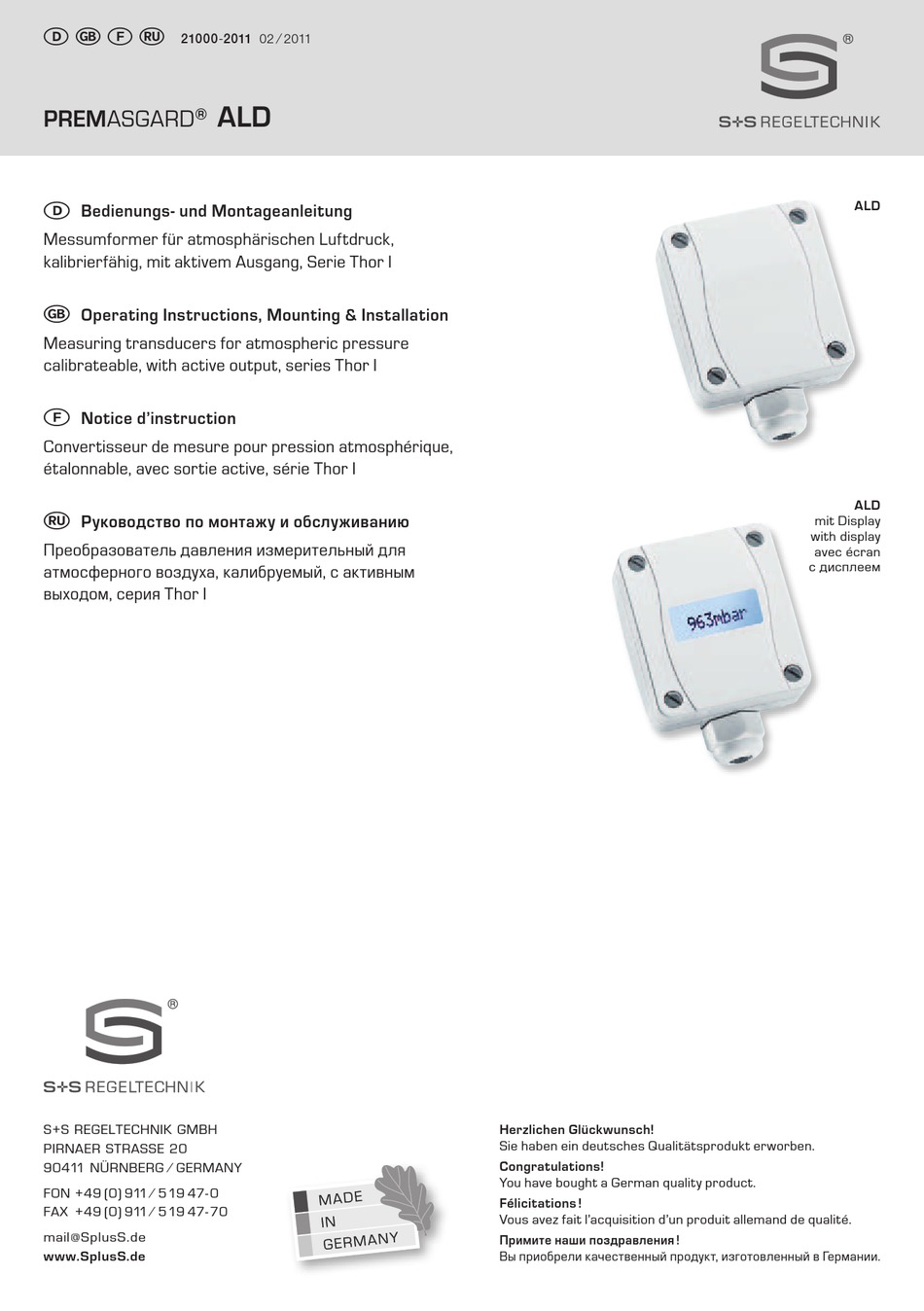

- Seite 1 Преобразователь давления измерительный для avec écran с дисплеем атмосферного воздуха, калибруемый, с активным выходом, серия Thor I S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Seite 2 D G F r PREMASGARD ® Maßzeichnung Dimensional drawing Plan coté Габаритный чертеж...
-
Seite 3: Mit Dem Premasgard
® PREMASGARD Mit dem PREMASGARD ® ALD wird der atmosphärische Luftdruck im Bereich von 850 - 1150 mbar gemessen und in das Standardsignal 0 -10 V gewandelt. Die Sensorik ist zur Messung in sauberer Luft und nicht aggressiven, nicht kondensierenden, gasförmigen Medien ge- eignet. -
Seite 4: Montage Und Installation
Montage und Installation Schaltbild 1100 mbar 1 2 3 min. max. Offset ± 5 % EW Umrechnungstabelle für Druckwerte: Einheit mbar 1 Pa 0,00001 bar 0,01 mbar 1 Pa 0,001 kPa 0,000101971 mWs 1 kPa 0,01 bar 10 mbar 1000 Pa 1 kPa 0,101971 mWs 1 bar... -
Seite 5: Wichtige Hinweise
Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –... -
Seite 6: Technical Data
® PREMASGARD PREMASGARD ® ALD measures the atmospheric pressure within a range of 850 - 1150 mbar and converts it into a standard signal of 0 -10 V. The sensor system is designed for measurements in clean air and other non-aggressive, non-condensing gaseous media. Applica- tions of this pressure sensor are for example in ventilation and air conditioning technology, air pressure dependent control systems, meteorological measurement stations and climate observation units. - Seite 7 Mounting and Installation Connecting diagram 1100 mbar 1 2 3 min. max. Offset ± 5 % of final value Conversion table for pressure values: Unit = mbar 1 Pa 0.00001 bar 0.01 mbar 1 Pa 0.001 kPa 0.000101971 mH 1 kPa 0.01 bar 10 mbar 1000 Pa...
- Seite 8 General notes Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions. In additionIn addition, the following points are to be observed: –...
-
Seite 9: Caractéristiques Techniques
® PREMASGARD Le convertisseur de mesure PREMASGARD ® ALD sert à mesurer la pression atmosphérique sur une plage allant de 850 à 1 150 mbars. Il convertit la valeur mesurée en un signal standard de 0 -10 V. La sonde est conçue pour la mesure dans l’air propre et en milieux gazeux non agressifs et sans risque de condensation. -
Seite 10: Montage Et Installation
Montage et installation Schéma de raccordement 1100 mbar 1 2 3 min. max. Offset ± 5 % of final value Tableau de conversion pour valeurs de pression: Unité mbar 1 Pa 0,00001 bar 0,01 mbar 1 Pa 0,001 kPa 0,000101971 mWs 1 kPa 0,01 bar 10 mbars... - Seite 11 Généralités Seules les CGV de la société S+S, les « Conditions générales de livraison du ZVEI pour produits et prestations de l’industrie électronique » ainsi que la clause complémentaire « Réserve de propriété étendue » s’appliquent à toutes les relations commerciales entre la société S+S et ses clients. Il convient en outre de respecter les points suivants : –...
-
Seite 12: Технические Данные
® PREMASGARD Датчик PREMASGARD ® ALD позволяет измерять атмосферное давление в диапазоне 850 ...1150 мбар, преобразуя его в стандарт- ный сигнал 0 ...10 В. Сенсорика рассчитана на применение в чистом воздухе и неагрессивных негорючих газах. Датчики находят применение в вентиляционных каналах... -
Seite 13: Монтаж И Подключение
Монтаж и подключение Схема подключения 1100 mbar 1 2 3 min. max. Offset ± 5 % of final value Таблица пересчета значений давления: Единицы бар мбар Па кПа м вод.ст. 1 Па 0,00001 бар 0,01 мбар 1 Па 0,001 кПа 0,000101971 м... - Seite 14 Указания к продуктам В качестве Общих Коммерческих Условий имеют силу исключительно наши Условия, а также действительные «Общие условия поставки продукции и услуг для электрической промышленности» (ZVEI) включая дополнительную статью «Расширенное сохранение прав собственности». Помимо этого, следует учитывать следующие положения: – Перед установкой и вводом в эксплуатацию следует прочитать данное руководство; должны быть учтены все приведенные в нем указания! –...
- Seite 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
