1.5
Funksystem WTN
Optional kann die Anzeigetafel per Funk gesteuert werden. ALGE-TIMING verfügt über ein paten-
tiertes Funksystem namens WTN (Wireless Timing System), das in die Konsole eingebaut wird (Typ D-
CKN-WTN-A). Weiter muss ein Funkempfänger WNT-DB an der Anzeigetafel angeschlossen werden.

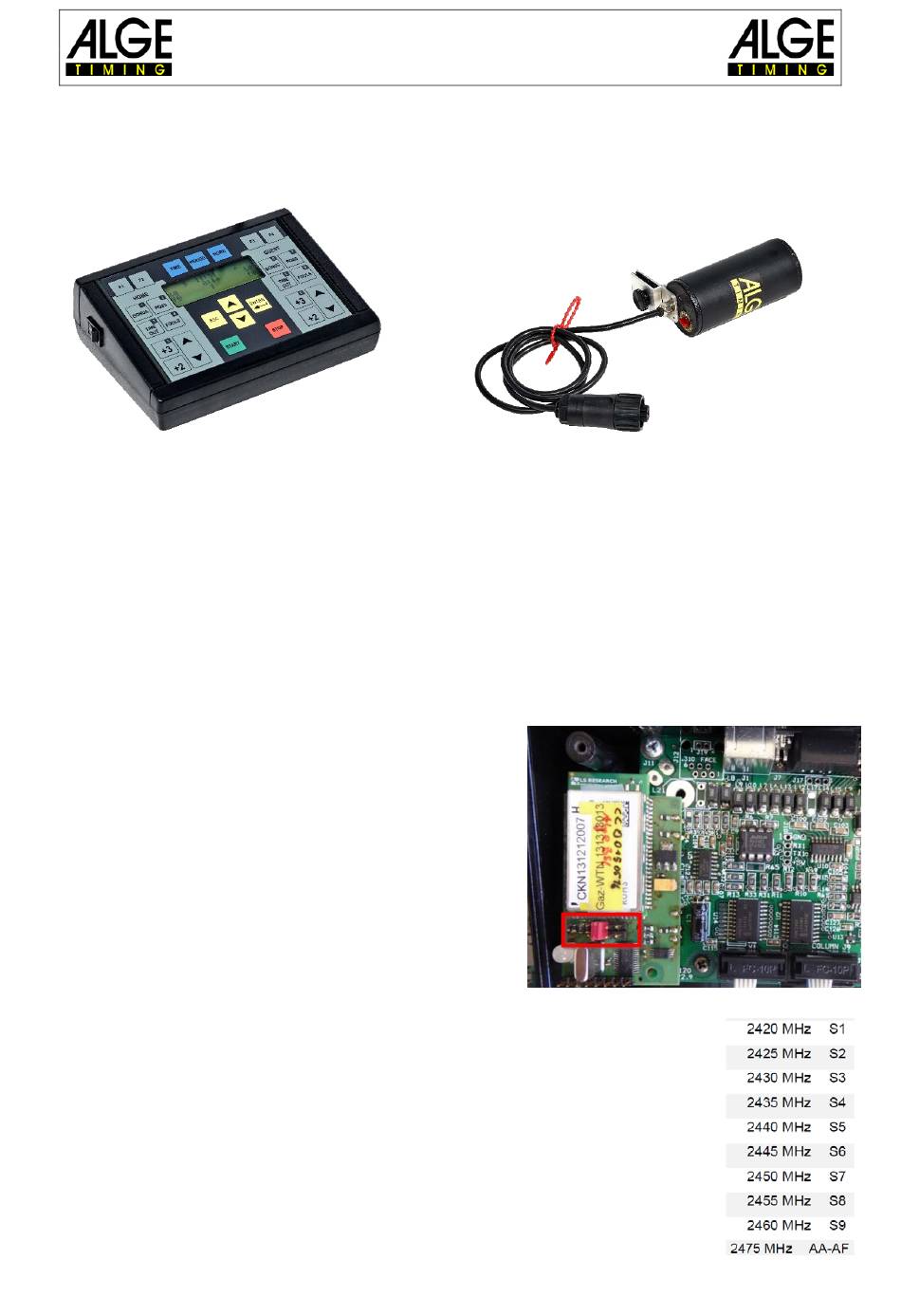

Console D-CKN-WTN-A
Diese Konsole unterscheidet sich durch den
Ein/Ausschalter auf der linken Seite.
1.5.1
Ändern des Funk-Teams
Die D-CKN-WTN-A hat ein eingebautes WTN Wireless Timing Network Funkmodul. Dieses Modul in der
Konsole ist standardmäßig auf Team 4 eingestellt. Auch der notwendige WTN-DB für die Anzeigetafel
ist werksseitig auf Team 4 gesetzt.
In Sonderfällen kann es notwendig sein, dass das Team gewechselt werden muss. Grund für diesen
Wechsel könnte ein Störsender oder weitere Anlagen in Funkreichweite sein.
Wenn dies der Fall ist und Sie das Team umstellen müssen,
gehen Sie bitte wie folgt vor:
•
Trennen Sie die Stromversorgung und schalten Sie
die Konsole aus.
Entfernen Sie die 4 Gummifüße von der Unterseite
•
der Konsole.
•
Lösen Sie die Schrauben, die sich unter den
Gummifüßen befinden.
Nun können Sie den Boden der Konsole entfernen.
•
Jetzt sehen Sie das eingebaute WTN-Modul (siehe
•
Foto). Nun können Sie den gewünschten Kanal über
den Jumper einstellen (siehe rotes Kästchen auf dem Foto)
•
Auf dem Foto ist der Jumper so gesetzt, dass Team 4 eingestellt ist.
•
Zum Ändern setzen Sie den Jumper einen nach rechts für Team 2, zwei nach
rechts für Team 1, einen nach links für Team 8 usw.
Nachdem Sie das für Sie passende Team eingestellt haben, schließen Sie die
•
Konsole wieder, indem Sie die obigen Schritte in umgekehrter Reihenfolge
durchführen.
•
Der WTN-DB muss ebenfalls auf das gleiche Team eingestellt werden.
Bedienungsanleitung
Steuerkonsole D-CKN für Judo
Alle WTN Kanäle sind auf einem 2,4 GHz Band.
Funkempfänger WTN-DB
Der rote Schalter muss auf Position 4 (Team 4)
gestellt werden und wird an der Anzeigetafel
angesteckt.
-
10 -
