Inhaltszusammenfassung für ALGE-Timing D-LC

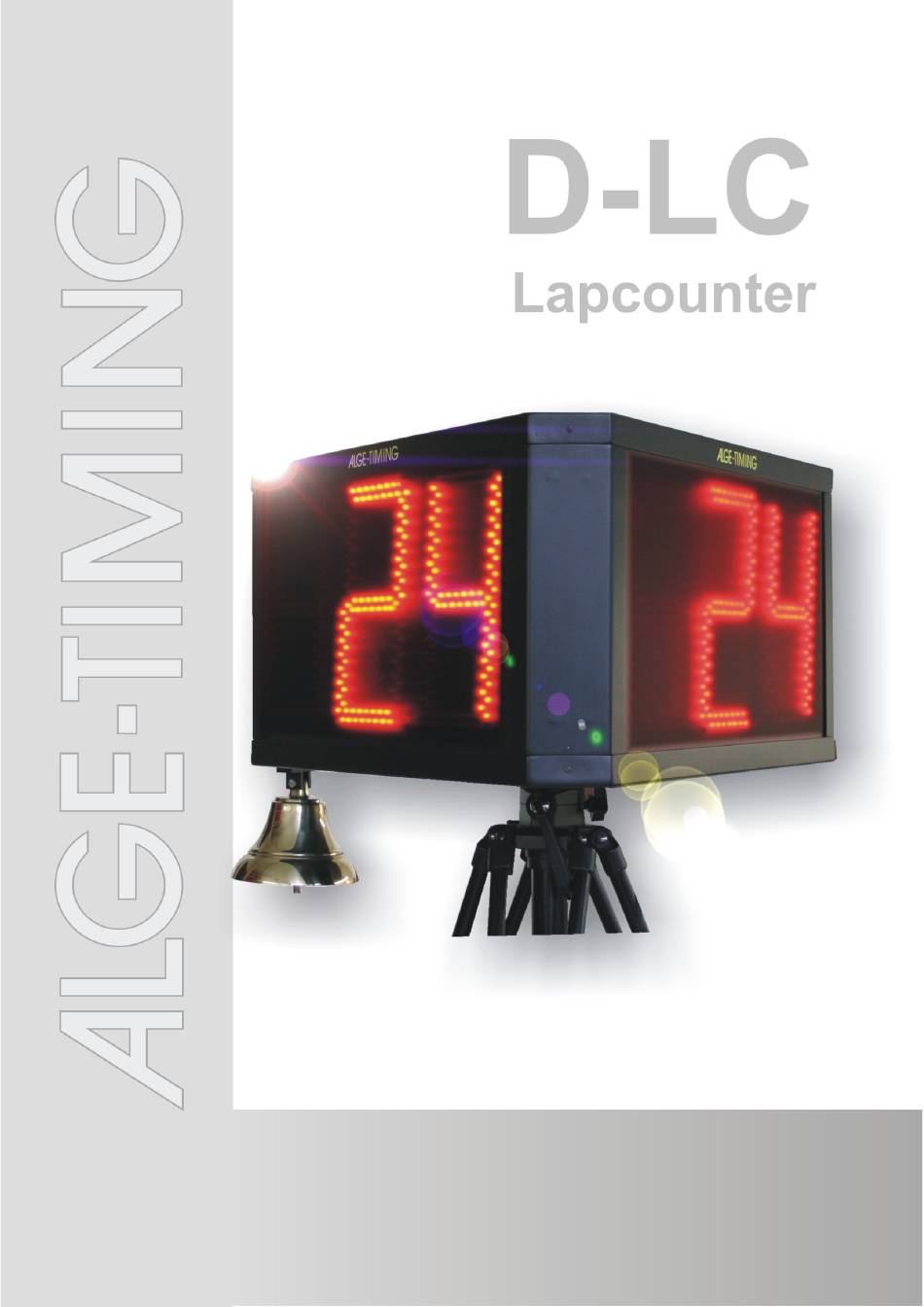

- Seite 1 Version-D150520 Bedienungsanleitung...
- Seite 2 Gebrauch des Gerätes. Diese Bedienungsanleitung kann nicht jeden denkbaren Ein- satz berücksichtigen. Für weitere Informationen oder bei Problemen, die in dieser Betriebsanleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich an Ihre Alge-Timing Vertretung. Kontaktadressen finden Sie auf unserer Homepage www.alge-timing.com...
- Seite 3 Bedienungsanleitung D-LC Lapcounter Konformitätserklärung Wir erklären, dass die folgenden Produkte den unten angegebenen Standards ent- sprechen. Von uns verwendete Baugruppen sind vom Hersteller CE-Zertifiziert und werden von der ALGE-TIMING GmbH nicht verändert. ALGE-TIMING GmbH Wir, Rotkreuzstrasse 39 A-6890 Lustenau Erklären in alleiniger Verantwortung, dass die Anzeigetafel vom Typ D-LC und die verschiedenen Modelle produziert ab 01.01.2005 und später mit den folgen-...
- Seite 4 Bedienungsanleitung D-LC Lapcounter Inhaltsverzeichnis Bestandteile des Systems: ..................... 5 Funktionen ........................5 Umschalten zwischen Countup und Countdown ............5 Countup (00) ......................5 Countdown (99) ....................... 5 Rundenzähler gesteuert vom Timy ................. 6 RS232 Schnittstelle ......................6 Technische Daten ......................7 Powerpack - Stromversorgung ................
- Seite 5 Bedienungsanleitung D-LC Lapcounter 1 Bestandteile des Systems: • Anzeigetafel mit 1, 2 oder 3 Ziffern (LED), ein-, zwei- oder dreiseitig mit eingebautem Powerpack (Netzgerät) • Handtaster 023-10 • Stativ für Rundenzähler (TRI128 oder TRIMAN abhängig vom Rundenzählermodell) • Netzkabel (zum Aufladen der in der Uhr eingebauten Batterie) •...
- Seite 6 Drücke <F2>, <F3> oder roten <OK> Taster Eingabe einer Zahl: Nummer mit Timy Tastatur eingeben und <OK> drücken Der Timy wird über ein Bananenkabel mit dem Rundenzähler D-LC verbunden (Display Board Bananenbuchsen am Timy und gelbe und schwarze Bananenbuchse beim Runden- zähler).
- Seite 7 Bedienungsanleitung D-LC Lapcounter 5 Technische Daten Alle Steckverbindungen, Schalter und Anzeige LED sind auf der Unterseite des Rundenzählers angebracht. Bananenstecker für Handtaster RS232 Bananenstecker Status LED grün – Batterie voll Status LED gelb – Batterie wird geladen Status LED rot – Batterie schwach (bitte laden!) Ein/Ausschalter Netzanschluss 100 –...
- Seite 8 Bedienungsanleitung D-LC Lapcounter Änderungen vorbehalten Copyright by ALGE-TIMING GmbH Rotkreuzstr. 39 6890 Lustenau / Austria www.alge-timing.com Seite 8...
