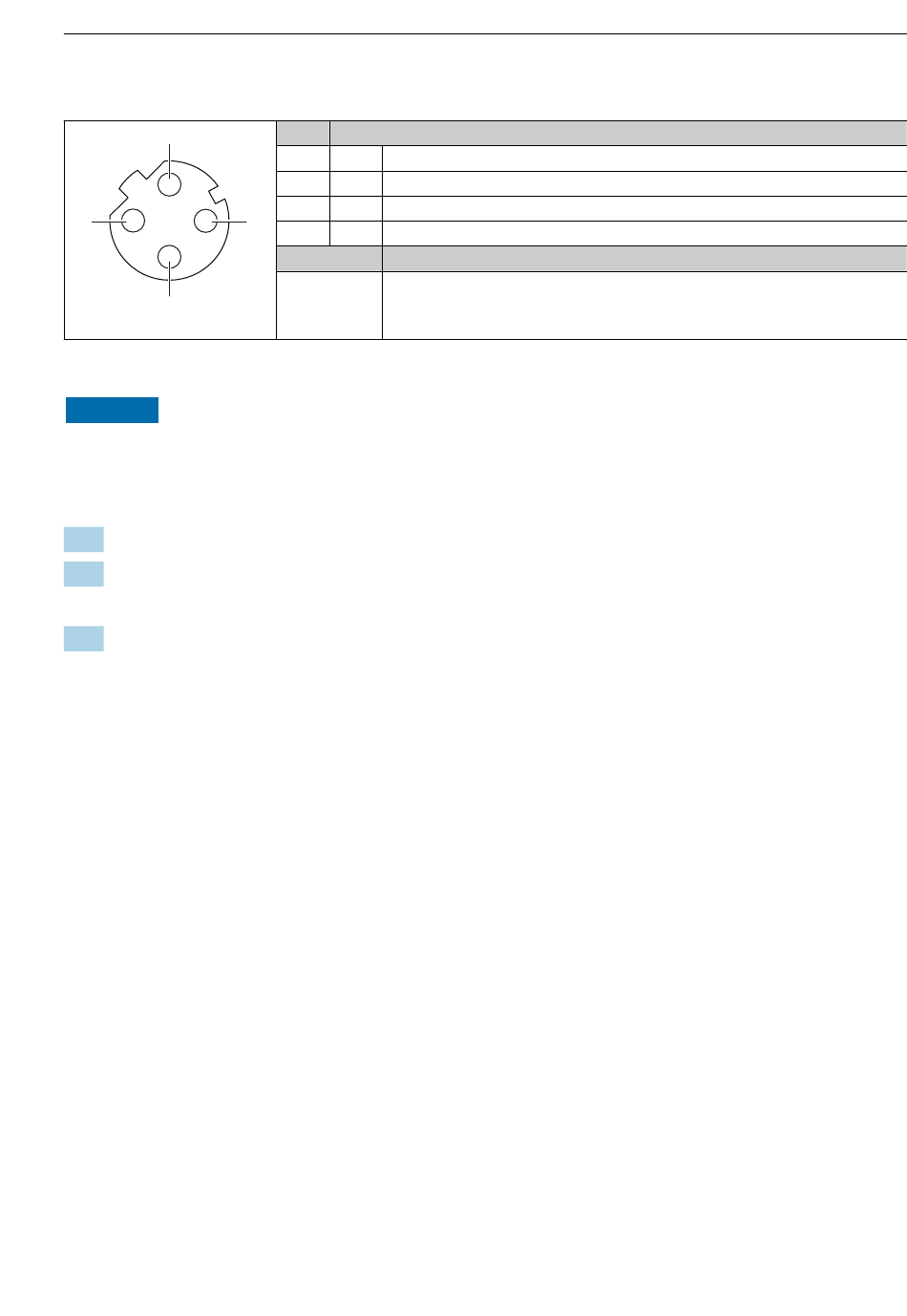

Gerätestecker für Signalübertragung (geräteseitig)
2
1
4
A0016812
5.1.5 Messgerät vorbereiten
HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
1. Wenn vorhanden: Blindstopfen entfernen.
2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird:
Anforderungen an Anschlusskabel beachten →  11.
Endress+Hauser
Pin
1 +
2 +
3 -
3
4 -
Codierung
D
Elektrischer Anschluss
Belegung
TD +
RD +
TD –
RD –
Stecker/Buchse
Buchse
