9.1.3 Betrieb mit Ausgangskanalfilter
Sollte ein Ausgangskanalfilter (U-KF...) im U 154 gesteckt sein, so wird dieses Kanalfilter erkannt.
Dies führt zur Aktivierung der Option „Channel filter On / Off". Ist kein Filter eingesetzt, so bleibt
diese Option inaktiv. Um schließlich das Kanalfilter aktivieren zu können, müssen die beiden in
der Spalte „Channel Filter" konfigurierbaren Grenzen die gleichen Werte aufweisen, wie die unter
„Channel Frequency" eingegebenen Ausgangskanäle. Es können selbstverständlich auch vom
Ausgangskanal abweichende Filtergrenzen eingesetzt werden, jedoch kann dieses Filter dann
nicht aktiviert werden.
9.1.4 Konfiguration des Pegeldetektors
Das U 154 verfügt im Ausgang über einen Pegeldetektor. Dieser Pegeldetektor misst permanent
den Ausgangspegel. Betätigt man in der Spalte „Reference" die Schaltfläche „Set", so wird der
momentan eingepegelte Wert als Referenzwert gesetzt und permanent die Abweichung vom
Nennpegel gemessen. Eventuelle Abweichungen können je nach Größenordnung unterschiedlich
konfigurierbare Aktionen nach sich ziehen. Diese Aktionen können im unteren Bereich unter „RF
Detector" eingestellt werden:

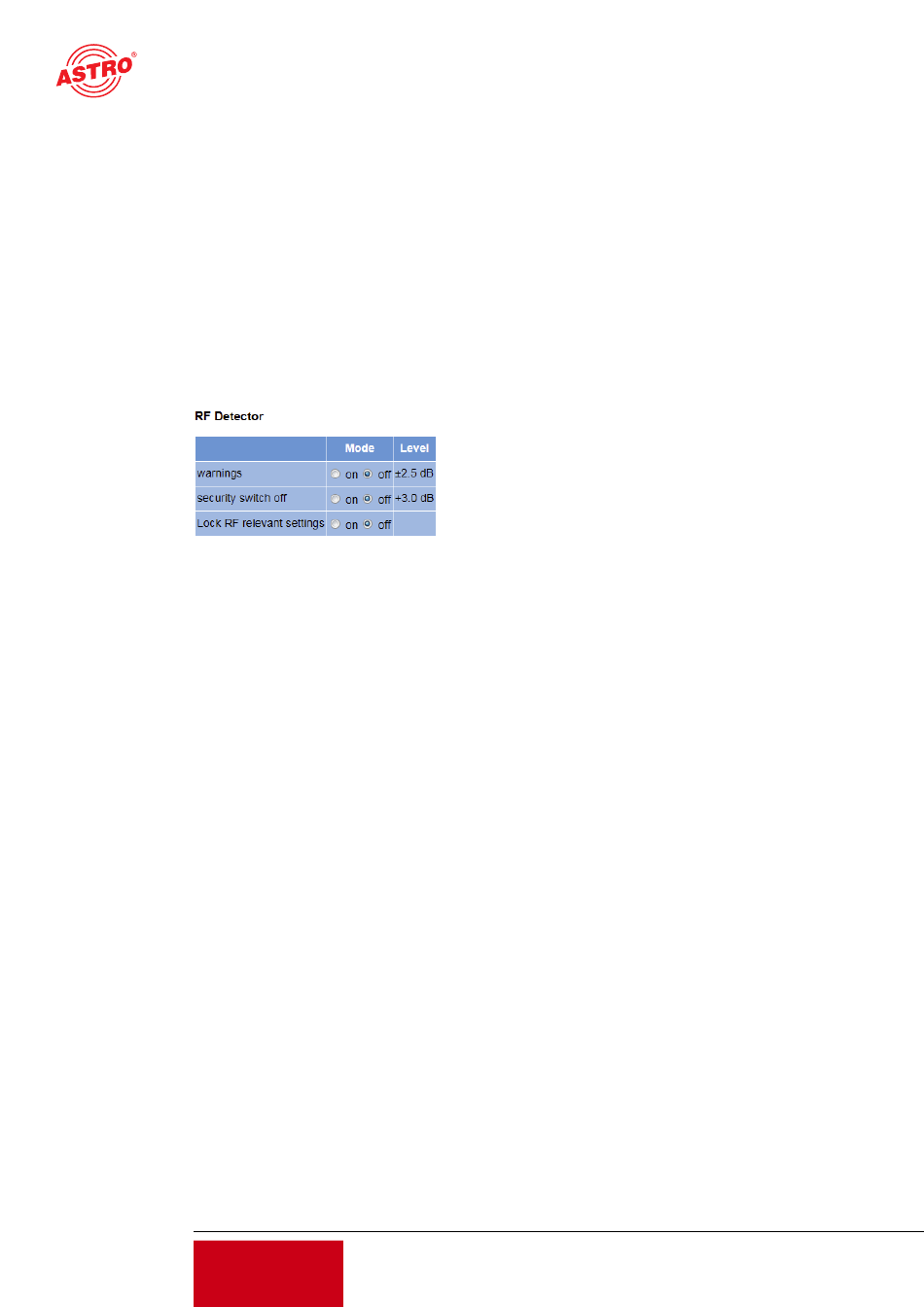

Abbildung 19: Konfiguration des Pegeldetektors
Liegt die Abweichung bei +/- 2,5 dB kann eine „warning" aktiviert werden, welche im Logfile ver-
merkt wird und je nach Konfiguration der SNMP Eigenschaften zu einer Trap führen kann. Die
nächste Stufe stellt die Sicherheitsabschaltung des von einer Abweichung von + 3 dB betroffenen
Ausgangskanals dar. Dazu muss der „security switch off" aktiviert werden. Wird die Option „Lock
RF relevant settings" aktiviert, kann unter „RF channels" nur noch der umzusetzende Service
geändert werden. Alle anderen Einstellungen sind in dieser Einstellung gesperrt. Des Weiteren
sind alle den HF Ausgangskanal betreffenden Konfigurationsmöglichkeiten in den Modulatorein-
stellungen (RF 1.1 bis RF 2.2) gesperrt.
20
Bedienungsanleitung U 154 4-fach IP / QAM Umsetzer
