In der Spalte „Symbol Rate" wird die aktuell konfigurierte Symbolrate des Ausgangskanals angezeigt.
Weitere Informationen zum Ausgangskanal sind in der Spalte „Standard Bandwidth Constellation
TS Rate" enthalten. Diese Informationen sind der QAM Standard, die Bandbreite des Ausgangs-
kanals, die Modulationsart und die Ausgangsdatenrate.
9.1.1 Einstellung des Ausgangskanals
Die Einstellung des Ausgangskanals erfolgt in der Spalte „Channel Frequency". Hier können die
Kanaleinstellungen aus der angebotenen Kanalliste gewählt werden. Wird ein Wert aus dieser
Liste ausgewählt, so bleibt das Eingabefenster für die Ausgangsfrequenz inaktiv und es wird die
korrespondierende Kanalmittenfrequenz angezeigt. Wird die Option „manual" gewählt, so besteht
die Möglichkeit der manuellen Eingabe einer Kanalmittenfrequenz.
Hinweis:
Innerhalb eines Kanalpaares (RF 1.1 / 1.2 oder RF 2.1 / 2.2) dürfen 32 MHz Abstand zwischen
der Startfrequenz des RFx.1 und Endfrequenz des RFx.2 liegen, z.B. RF 1.1 = S06 und RF 1.2
= S09 bei einer Kanalbreite von 8 MHz. Wird dieser Abstand zu groß eingestellt, so erscheint fol-
gende Fehlermeldung:

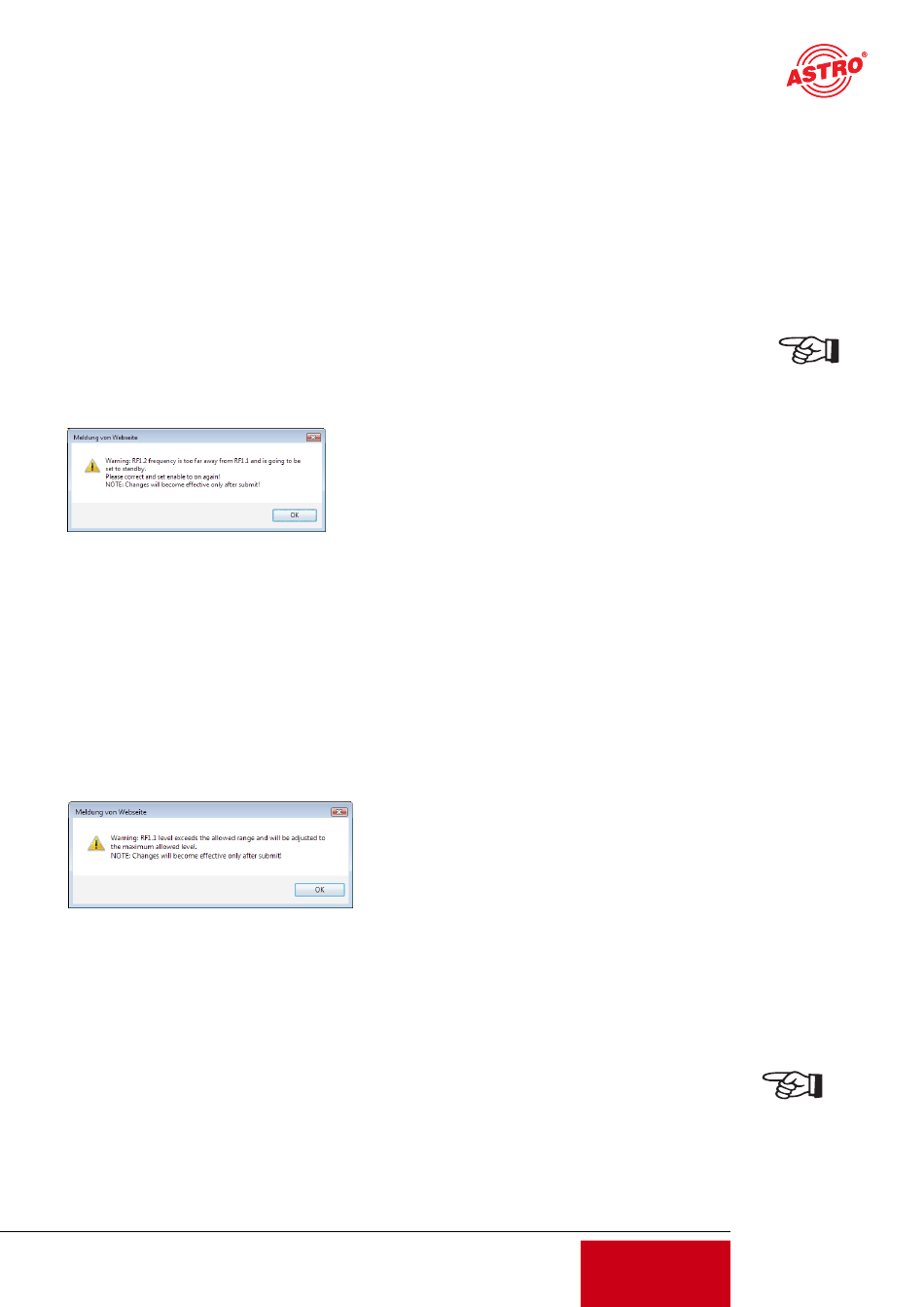

Abbildung 17: Fehlermeldung bei zu groß eingestelltem Abstand zwischen zwei Kanälen
Der betroffene Ausgangskanal wird dann auf „Standby" gesetzt und muss bei erneuter dann kor-
rekter Konfiguration wieder aktiviert werden. Wenn keine Nachbarkanalbelegung konfiguriert ist,
kann für das jeweilige Kanalpaar kein Kanalfilter eingesetzt werden.
9.1.2 Einpegeln des Ausgangskanals
Das Einpegeln des jeweiligen Ausgangskanals findet in der Spalte „Level" statt. Hier kann der
Pegel relativ in 0,1 dB - Schritten eingestellt werden. Pegeländerungen werden durch die Schalt-
fläche „Submit" aktiviert. Der einstellbare Bereich hängt von der eingestellten Modulationsart ab
(QAM 64 bis +10 dB, QAM 256 bis +4 dB). Wird ein unzulässig hoher Wert eingestellt erscheint
folgende Fehlermeldung:
Abbildung 18: Warnmeldung bei unzulässiger Einpegelung
Nach Quittieren dieser Meldung wird der Maximalwert eingetragen, welcher durch Betätigen der
Schaltfläche „Submit" in das Gerät geschrieben werden muss.
Hinweis:
Wird die QAM-Modulationsart eines Ausgangskanalpaares geändert, so wird der Pegel automa-
tisch angepasst.
