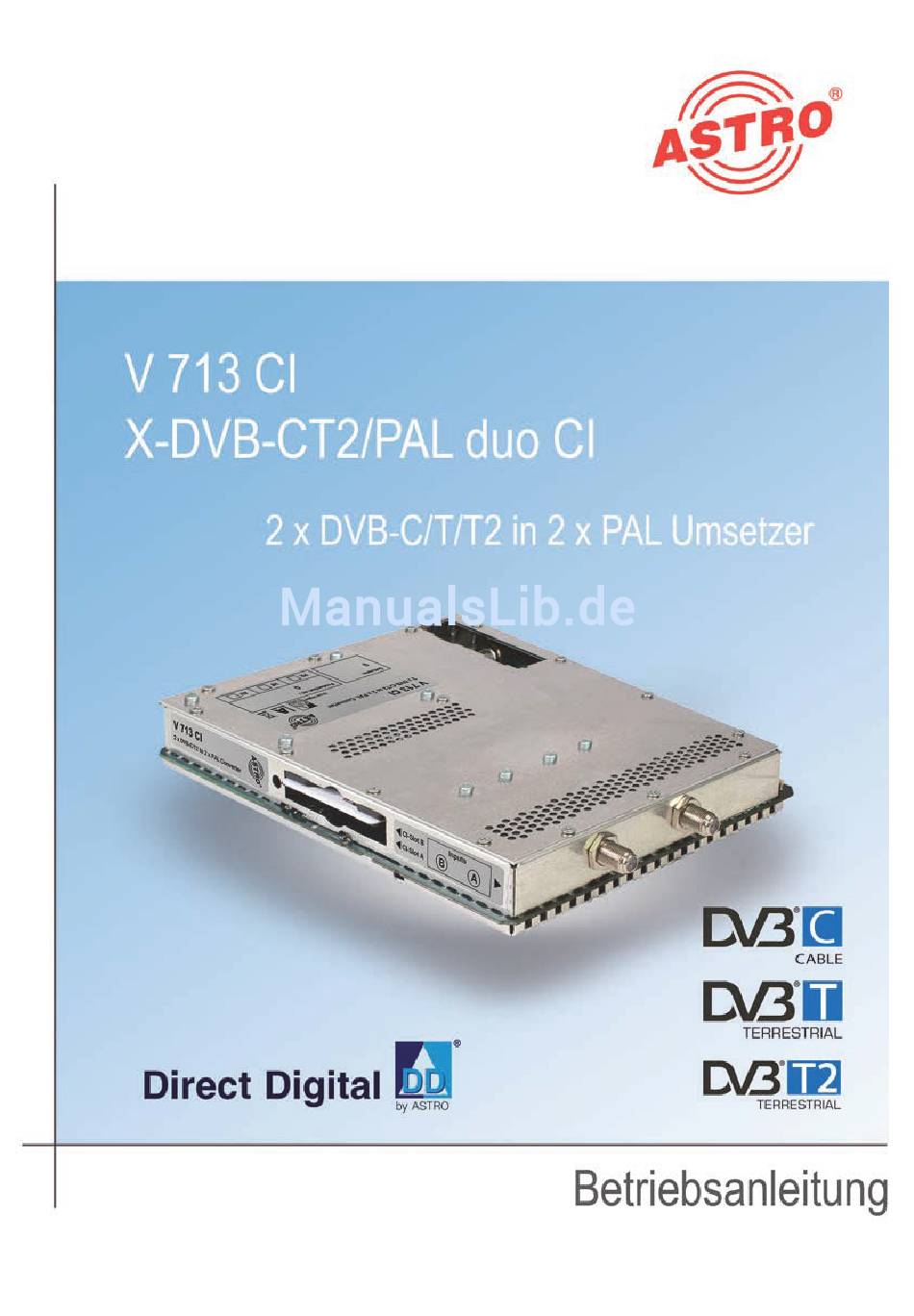

- Seite 1 Version 04-2013A...
-
Seite 2: Gerätebeschreibung
[6] Steckplatz B für Ausgangs- kanalfilter (nur V 713 CI) Bild 1: Steckkarte V 713 CI Die Steckkarten V 713 CI bzw. X-DVB-CT2/PAL duo CI besitzen eine CE-Kennzeichnung. Hiermit wird die Konformität des Produktes mit den zutreffenden EG-Richtlinien und die Einhaltung der darin festgelegten Anforderungen bestätigt. -
Seite 3: Leistungsbeschreibung
Leistungsbeschreibung Leistungsbeschreibung Die Steckkarten V 713 CI bzw. X-DVB-CT2/PAL duo CI dienen zur Aufbereitung von 2 digitalen TV-Programmen (DVB-C, DVB-T oder DVB-T2) aus 2 unabhängigen Eingangssignalen in 2 unabhängige PAL-Ausgangskanäle im Frequenzbereich 47 - 862 MHz. Das jeweilige Eingangssignal kann dabei über die HE-Programmiersoft- ware wahlweise auf einen DVB-C, DVB-T oder DVB-T2 Tuner geschaltet werden.Die Steckkarten sind ausschließlich zur Signal-... - Seite 4 ASTRO-Kundendienst, um abzuklären, ob die gewünschte Bestückung des Basisgeräts zulässig ist. HINWEIS Die Steckkarten dürfen ausschließlich in den im Abschnitt „Leistungsbeschreibung“ genannten ASTRO-Basis- geräten betrieben werden! Seite 4 Betriebsanleitung V 713 CI u. X-DVB-CT2/PAL duo CI - Version 04-2013A...
-
Seite 5: Ci-Karten Und Kanalfilter Einbauen
V 713 CI: Ausgangskanalfilter einsetzen [5] Kanalfiltersteckplatz A [4] Kanalfiltersteckplatz B Bild 4: CI-Modul Die Steckkarte V 713 CI besitzt zwei Steckplätze für den optionalen Einbau von selektiven Ausgangskanalfiltern des Typs V-KF zur Er- haltung der hervorragenden Ausgangsparameter. Diese sind als Zubehör erhältlich. -
Seite 6: Steckkarte Anschließen
Buchsen [1] (Tuner A) und [2] (Tuner B). RGEBNIS Die Steckkarte ist nun angeschlossen und kann in das Basisgerät eingebaut werden. Hinweise zum Einbau finden Sie in der Betriebs- anleitung zum jeweiligen Basisgerät. Seite 6 Betriebsanleitung V 713 CI u. X-DVB-CT2/PAL duo CI - Version 04-2013A... -
Seite 7: Programmieren Mit Der He-Programmiersoftware
Programmieren mit der HE-Programmiersoftware Programmieren mit der HE-Programmiersoftware Die V 713 CI bzw. X-DVB-CT2/PAL duo CI in der HE-Programmier- software aktivieren Nachdem Sie die Steckkarte in das Basisgerät eingebaut haben, können Sie mit der Programmierung beginnen. In diesem Abschnitt erfahren Sie, wie Sie das mit Hilfe der HE-Programmiersoftware er- ledigen können. - Seite 8 RGEBNIS Die Steckkarte ist nun aktiviert. Wenn sie im Planungsfenster die Taste Auslesen anklicken (siehe links), erscheint nun auf dem ge- nutzten Steckplatz die Steckkarte V 713 CI bzw. X-DVB-CT2/PAL duo CI. Eingangsparameter festlegen Um die HF-Eingangsparameter festlegen zu können, müssen Sie zuerst die Detaileinstellungen der Karte anzeigen lassen.
- Seite 9 DVB-C, DVB-T oder DVB-T2 Tuner schalten. Wählen Sie dazu den gewünschten Tuner aus der Auswahlliste Tuner Mode aus. Abhängig von der Auswahl die Sie hier treffen verän- dern sich die restlichen Eingangsparameter. Betriebsanleitung V 713 CI u. X-DVB-CT2/PAL duo CI - Version 04-2013A Seite 9...
- Seite 10 Die Symbolrate und die Modulation werden automatisch einge- stellt. RGEBNIS Die Eingangsparameter sind nun festgelegt und Sie können die Si- gnalqualität prüfen (siehe nachfolgender Abschnitt „Eingangssi- gnalqualität überprüfen“) weiter hinten. Seite 10 Betriebsanleitung V 713 CI u. X-DVB-CT2/PAL duo CI - Version 04-2013A...
- Seite 11 DVB-T Antenne aktivieren, indem Sie die Checkbox Fernspeisung (5 V) anklicken. RGEBNIS Die Eingangsparameter sind nun festgelegt und Sie können die Si- gnalqualität prüfen (siehe nachfolgender Abschnitt „Eingangssi- gnalqualität überprüfen“) weiter hinten. Betriebsanleitung V 713 CI u. X-DVB-CT2/PAL duo CI - Version 04-2013A Seite 11...
- Seite 12 (siehe nachfolgender Abschnitt „Eingangssi- gnalqualität überprüfen“) weiter hinten. Eingangssignalqualität überprüfen Die V 713 CI, bzw. X-DVB-CT2/PAL duo CI verfügt über eine Test- funktion zum Ermitteln der Eingangssignalqualität. Hier haben Sie die Möglichkeit, schnell die Qualität des am Tuner anliegenden Ein- gangssignals zu überprüfen.
- Seite 13 RGEBNIS Die Signalqualität ist nun geprüft. Ausgangsparameter festlegen Im Planungsfenster legen Sie die Ausgangskanäle der V 713 CI, bzw. X-DVB-CT2/PAL duo CI fest; also die Kanäle, über die aus dem DVB-S2-Bouquet entnommene Programme in das Kabel ein- gespeist werden sollen.
- Seite 14 Ausgangsfrequenz ist möglich. Geben Sie gegebe- nenfalls im Eingabefeld Ausgangsfrequenz den gewünschten Wert ein. Bei Verwendung der Steckkarte V 713 CI besteht zusätzlich die Möglickeit, für die Ausgangskanäle A1 und B1 Ausgangs- kanalfilter zu aktivieren, sofern diese an der Karte gesteckt sind.
- Seite 15 Eingabefelder für den 1. und 2. Tonträger ein. Die Änderungen an der Konfiguration können Sie wieder in die Steckkarte übertragen, indem Sie oben rechts im Fenster Betriebsanleitung V 713 CI u. X-DVB-CT2/PAL duo CI - Version 04-2013A Seite 15...
- Seite 16 Falls Sie unter dem Reiter Ausgangsparameter in der Auswahlli- ste Audio-Modus die Option dual 2PIDs oder auto 2PIDs aus- gewählt haben, können Sie bei mehrsprachig ausgestrahlten Sendern zwischen verschiedenen Audio-PIDs wählen (1. Audio, 2. Audio). Seite 16 Betriebsanleitung V 713 CI u. X-DVB-CT2/PAL duo CI - Version 04-2013A...
- Seite 17 Bild 12: Optionen einstellen Es werden die in die Karte programmierbaren Optionen zu Daten- diensten, Prüfzeilen, die optional mögliche manuelle PID-Auswahl, Laufschrift, Laufschrift im Fehlerfall sowie OSD-Einstellungen an- gezeigt. Betriebsanleitung V 713 CI u. X-DVB-CT2/PAL duo CI - Version 04-2013A Seite 17...
- Seite 18 Änderungen in den Einstellungen der Optionen werden erst nach dem Programmieren der Karte aktiv (Taste „KARTE PROGRAMMIEREN“ im Fenster „DETAILEINSTELLUNGEN“) und gegen Verlust durch Netz- ausfall gesichert! Seite 18 Betriebsanleitung V 713 CI u. X-DVB-CT2/PAL duo CI - Version 04-2013A...
- Seite 19 Status der beiden CAM-Module anzuzeigen. Im Einzel- nen werden folgende Abläufe jeweils durch eine grüne (OK) oder rote Anzeige (Fehler) angezeigt: Installation Initialisierung Decodierung Betriebsanleitung V 713 CI u. X-DVB-CT2/PAL duo CI - Version 04-2013A Seite 19...
-
Seite 20: Fehler Suchen
VDE-Vorschriften 0701 - 0702, soweit zutreffend, zu beachten, sowie vorrangig die diesbezüglichen Datenvorgaben der DIN EN 60065. Vor dem Öffnen des Basisgeräts muss unbedingt der Netzstecker gezogen werden! Seite 20 Betriebsanleitung V 713 CI u. X-DVB-CT2/PAL duo CI - Version 04-2013A... -
Seite 21: Technische Daten
Technische Daten Technische Daten V 713 CI X- DVB-CT2/PAL duo CI Bestellnummer 380 716 330 602 DVB-C Demodulator Eingangsdatenrate [Mbaud] 0,5 - 7 Modulationsarten (gemäß DVB- Standard) QPSK, QAM16, QAM32, QAM64, QAM128, QAM256 DVB-T Demodulator Modulation 4-, 16-, 64-QAM Guardintervall 1/4;... - Seite 22 Technische Daten Seite 22 Betriebsanleitung V 613 CI u. X-DVB-S2/PAL duo CI - Version 02-2013A...
- Seite 23 Technische Daten Betriebsanleitung V 613 CI u. X-DVB-S2/PAL duo CI - Version 02-2013A Seite 23...
- Seite 24 © 2013 ASTRO Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst wer- den. Verfasser dieser Anleitung:...
