Inhaltszusammenfassung für ASTRO U154

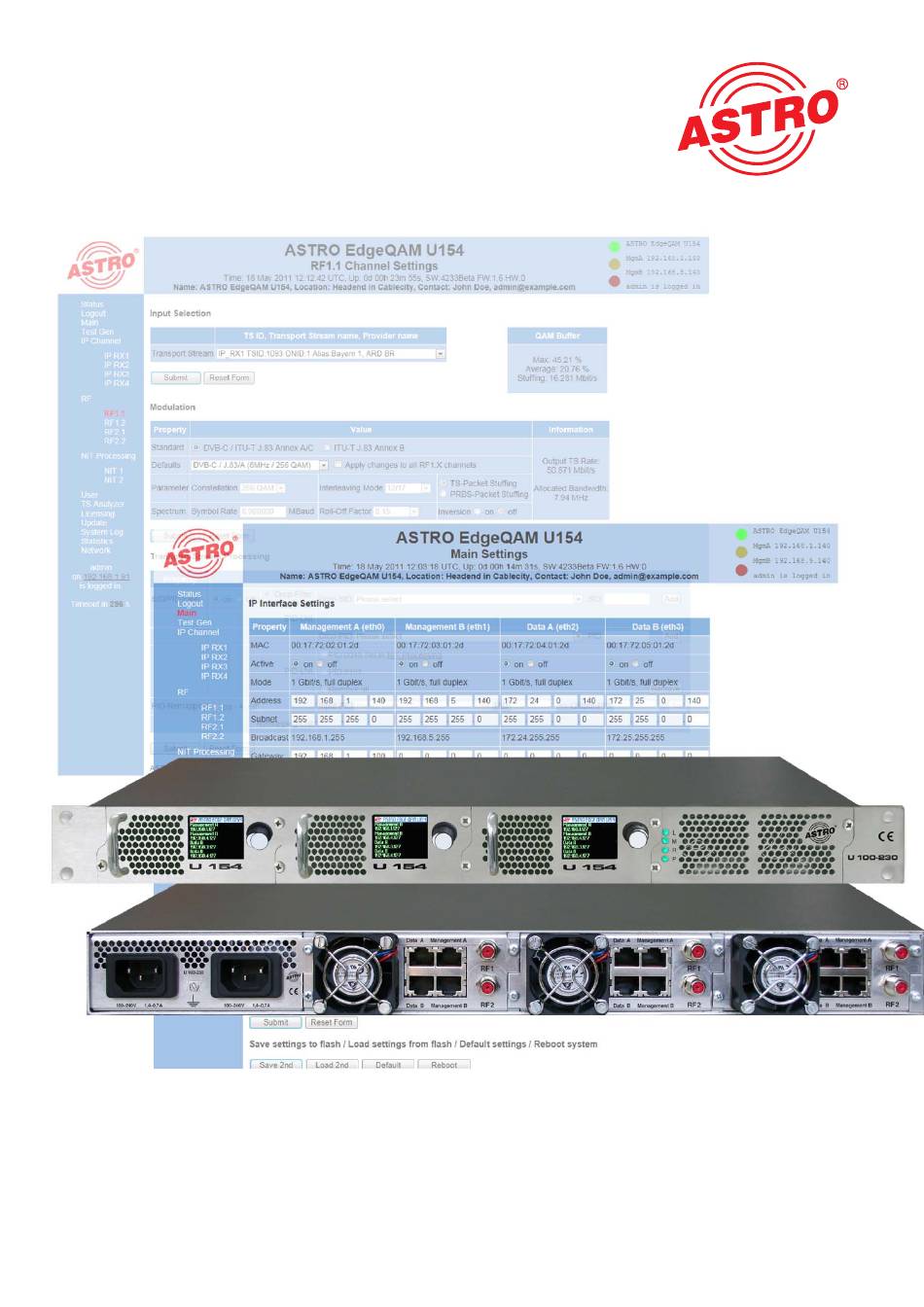

- Seite 1 Bedienungsanleitung U 154 4-fach IP / QAM Umsetzer U 100 - 230 Basiseinheit...
- Seite 2 Olefant 1-3 D-51427 Bergisch Gladbach (Germany) Tel.: (+49) 2204 405-0 All other parts of the software of this product is Copyright by Astro Strobel Kommunika- tionssysteme GmbH © Copyright 2011 by Astro. Bedienungsanleitung U 154 4-fach IP / QAM Umsetzer...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Abbildungen ......................4 1.1 Bedienung des Drehknopfs ................4 Einleitung .......................5 2.1 Funktionsbeschreibung..................5 2.2 Sicherheitshinweise..................5 2.3 Montagehinweise ....................5 2.4 Potentialausgleich / Erdung ................6 2.5 Wartung und Instandsetzung ................6 2.6 Servicearbeiten ....................6 2.7 Technische Daten der Netzversorgung ............6 2.8 Einbau und Codierung der Backplane .............7 2.8.1 Codierung der Backplane..............7 2.8.2 Einbau der Backplane................8 Allgemeine Einführung.......................9... -
Seite 4: Abbildungen
1 Abbildung Die Abbildungen zeigen das U 154 eingebaut in das U 100 - 230 Basisgerät. Status Display Statusanzeige der Steckplätze Kontroll- und Datenrad, Menüschalter L = links M = Mitte Anzeige der Management IP Adressen, R = Rechts Daten IP Adressen, Statusmeldungen etc. P = Netzteil Daten Ports HF-Ausgänge Lüfter 230 V Netzteil:... -
Seite 5: Einleitung
Gerät in Betrieb. Wird auch das zweite Netzteil in Betrieb genommen, arbeitet eines im Leerlauf, solange das andere Netzteil das Gerät versorgt. Die Reparatur des Gerätes darf nur durch Einsenden des Gerätes an ASTRO unter genauer Feh- lerbeschreibung erfolgen. -
Seite 6: Potentialausgleich / Erdung
Vor Öffnen des Gerätes beide Netzstecker ziehen! Das Gerät darf außer zu Reparaturzwecken nicht geöffnet werden. Netzteile dürfen generell nicht geöffnet werden. Instandsetzungsarbeiten dürfen nur im Werk oder von ASTRO Strobel Kommuni- kationssysteme GmbH zugelassenen Werkstätten oder Personen ausgeführt werden. -
Seite 7: Einbau Und Codierung Der Backplane
Einbau und Codierung der Backplane Im Lieferumfang jedes Signalumsetzers U 1xx befindet sich eine Backplane, um die physikalische Verbindung zwischen Signalumsetzer und Basisgerät herzustellen. An diese Backplane werden sowohl die netzseitigen HF-Verbindungen als auch die Netzwerkverbindungen angeschlossen. Auf der Backplane befindet sich der temperaturgesteuerte Lüfter zur Kühlung des Signalumset- zers U 1xx. -
Seite 8: Einbau Der Backplane
2.8.2 Einbau der Backplane Im Auslieferzustand des U 100 Basisgerätes ist die Rückseite mit Blindplatten abgedeckt: Kreuzschlitz- schrauben Abbildung 2: Position der Blindplatte im Auslieferzustand U 100 Zum Entfernen der Blindplatte sind die beiden in der obigen Abbildung markierten Kreuzschlitz- schrauben zu lösen und die Blindplatte zu entfernen. -
Seite 9: Allgemeine Einführung
Allgemeine Einführung 3.1 Verbinden des U 154 mit einem PC / Laptop Bei Anlegen der Betriebsspannung, oder nach dem Einschieben in den Slot des Basisgerätes schaltet sich das U 154 automatisch ein. Nach der Boot-Phase (ca. 90 Sekunden) werden im Display Statusmeldungen angezeigt. -
Seite 10: Anmeldung (Login)
Untermenü „Login“. Im Auslieferzustand sind die Login-Daten wie folgt: User: admin oder user Password: astro Nach korrekter Eingabe der Zugangsdaten kann mit der Konfiguration fortgefahren werden. Hinweis: Aus Sicherheitsgründen sollten die Usernamen und Passwörter des Auslieferungszustan- des geändert werden. Somit kann ein unbefugter Zugriff verhindert werden. -
Seite 11: Status
Status Wird im Leftframe auf das Submenü „Status“ geklickt, so erscheint folgendes beispielhaftes Fenster: Ethernetstatus Statusanzeige der IP Empfänger Statusanzeige der HF-Ausgangs- kanäle Anzeige diverser Statusmeldungen zur Modultempera- tur, zu internen Spannungen und zum Netzteilstatus Hier werden detailliert alle Speicherstatus relevanten Angaben zum Status des U 154 sichtbar. -
Seite 12: Einstellung Der Ip Schnittstellen, Ip Management Und Des Basisgerätes
Einstellung der IP Schnittstellen, IP Management und des Basisgerätes Wird im Leftframe auf das Submenü „Main“ geklickt, so erscheint folgendes beispielhaftes Fenster Abbildung 5: Gesamtansicht Die im Detail möglichen Einstellungen werden im Folgenden erläutert. Bedienungsanleitung U 154 4-fach IP / QAM Umsetzer... -
Seite 13: Konfiguration Der Ip Schnittstellen
6.1 Konfiguration der IP Schnittstellen Im unten angezeigten Bereich der Bedienoberfläche lassen sich die IP Schnittstellen aktivieren und deaktivieren. Die Verbindungsart wird durch das U 154 automatisch erkannt und angezeigt. (hier: 1 GBit/s full duplex für Data A und B, 1GBit/s full duplex für Management A und B) Abbildung 6: IP Schnittstellenkonfiguration Änderungen bei den IP Adressen können nur vom Admin (Erster User in der Userverwaltung siehe Kapitel 10) durchgeführt werden und durch den Button „Submit“... -
Seite 14: U 100 Einstellungen
6.3 U 100 Einstellungen Unter „U 100 Rack Settings“ kann dem jeweiligen Basisgerät eine Adresse vergeben werden. Diese Einstellung wirkt sich auf alle Einschübe im Basisgerät aus. Die Nummer des momentan angewählten Slots wird darunter angezeigt: Abbildung 8: Rack Settings 6.4 Speichern und Laden einer Konfiguration / Default und Reboot Änderungen in der Konfiguration des U 154 werden immer mit den Schaltflächen „Submit“... -
Seite 15: Testgenerator
Testgenerator Das U 154 verfügt über einen integrierten Testgenerator zur Funktionsüberprüfung der QAM- Modulatoren bei noch nicht vorhandenem Eingangssignal. Die max. einstellbare Datenrate beträgt 67 MBit/s. Abbildung 10: Testgenerator Einstellungen Wird unter den HF-Einstellungen eines QAM-Ausgangskanals bei “Service” der Testgenerator ausgewählt, so gibt der QAM-Modulator ein digitales Radioprogramm aus, welches aus einem 1 kHz-Ton besteht. -
Seite 16: Konfiguration Der Ip Eingänge
Konfiguration der IP Eingänge Wird im Leftframe auf das Submenü „IP RX“ geklickt, so erscheint folgendes beispielhaftes Fenster: Abbildung 11: Übersicht über IP Eingangskonfiguration Hier werden die vier zu konfigurierenden IP Eingänge aktiviert oder deaktiviert, sowie deren momentane Konfiguration angezeigt. Zu den detaillierten Einstellungen gelangt man entweder durch Klicken auf den jeweiligen Kanal (z.B. - Seite 17 Abbildung 13: Einstellung der Multicast- Adressen Die Auswahlbox „use“ bestimmt die verwendete Datenquelle. Diese Datenquelle wird zum einen über die Multicast-Adresse bestimmt, und kann – falls diese Multicast-Adresse von mehreren Sendern bereitgestellt wird – vom IP Empfänger bevorzugt verwendet werden. Die IP Adresse der bevorzugten Quelle ist unter „Primary / Secondary Source Select“...
-
Seite 18: Konfiguration Der Hf-Ausgänge
Öffnet man hier das Dropdown Menü, so werden alle zur Verfügung stehenden, über die IP Emp- fänger IP RX 1 bis IP RX 4 empfangenen Streams angezeigt. Die letzte Auswahlmöglichkeit ist der ASTRO Testgenerator, welcher ein digitales Radioprogramm mit einem1 kHz-Ton im einge- stellten Ausgangskanal erzeugt. -
Seite 19: Einstellung Des Ausgangskanals
In der Spalte „Symbol Rate“ wird die aktuell konfigurierte Symbolrate des Ausgangskanals angezeigt. Weitere Informationen zum Ausgangskanal sind in der Spalte „Standard Bandwidth Constellation TS Rate“ enthalten. Diese Informationen sind der QAM Standard, die Bandbreite des Ausgangs- kanals, die Modulationsart und die Ausgangsdatenrate. 9.1.1 Einstellung des Ausgangskanals Die Einstellung des Ausgangskanals erfolgt in der Spalte „Channel Frequency“. -
Seite 20: Betrieb Mit Ausgangskanalfilter
9.1.3 Betrieb mit Ausgangskanalfilter Sollte ein Ausgangskanalfilter (U-KF…) im U 154 gesteckt sein, so wird dieses Kanalfilter erkannt. Dies führt zur Aktivierung der Option „Channel filter On / Off“. Ist kein Filter eingesetzt, so bleibt diese Option inaktiv. Um schließlich das Kanalfilter aktivieren zu können, müssen die beiden in der Spalte „Channel Filter“... -
Seite 21: Detaileinstellungen Des Qam Ausgangskanals
9.2 Detaileinstellungen des QAM Ausgangskanals Klickt man nun auf die Untermenüs RF 1.1, RF 1.2, RF 2.1 oder RF 2.2, so öffnet sich folgendes beispielhaftes Fenster: Abbildung 20: Detaileinstellungen des Ausgangskanals In dieser Unterseite lassen sich alle Details des Ausgangssignals einstellen. Abbildung 21: Service Settings Der Punkt „Input Selection“... -
Seite 22: Bearbeitung Des Transportstroms
Das U 154 ist in der Lage, QAM-Kanäle gemäß DVB-C Standard Annex A/C oder gemäß ITU-T J.83 Annex B zu generieren. Diese Auswahl wird in der Zeile „Standard“ getroffen. Je nach gewähltem Standard ändern sich die Auswahlmöglichkeiten in der Zeile „Defaults“, in welcher die Auswahl der Modulationsart und der Kanalbandbreite stattfindet. -
Seite 23: Nit-Processing
Das U 154 bietet eine PID-Remap Funktion, d.h. eingangsseitig anliegende PIDs können umbe- nannt und mit neuer PID in den Ausgangsdatenstrom eingefügt werden. Zum Setzen eines solchen Filters ist aus dem Dropdown Menü eine PID auszuwählen, die neue PID ins Feld „Output-PID“ ein- zutragen und dann mit der Schaltfläche „Add“... -
Seite 24: Erstellen Einer Statischen Nit
9.3.4 Erstellen einer statischen NIT Eingabe der Netzwerk-ID und des Netzwerknamens Eingabe der Transportstromdetails: TS-ID, ON-ID, Ausgangsfrequenz, Modulationsart und Symbolrate. Hinzufügen des TS mittels Schaltfläche „Add“ Anzeige der NIT mit allen Einträgen Sortierfunktion Spalte „Sort“ mittels „Pfeil Hoch“ „Pfeil Runter“ Zum Entfernen eines Eintrages in der Spal- „Remove“... -
Seite 25: User Verwaltung
Durch Klicken auf das Untermenü „User“ gelangt man zur User Verwaltung. Das U 154 bietet die Möglichkeit, vier unterschiedliche User anzulegen. Im Auslieferzustand sind „admin“, „user“ und „controller“ angelegt, jeweils mit dem Passwort „astro“. Nur der Account 1 kann IP Settings (Kapitel 6) und die Option „Lock RF relevant settings“ (Kapi- tel 9) setzen. -
Seite 26: Transportstrom (Ts-) Analyzer
11 Transportstrom (TS-) Analyzer Das U 154 kann durch den Erwerb einer Lizenz mit einem Transportstrom Analyzer ausgerüstet werden. Dieser Analyzer zeigt die Struktur des MPEG2 TS von den Tabellen bis zur einzelnen PID und deren Service. Durch Klicken auf das Untermenü „TS Analyzer“ gelangt man zur Auswahl des zu analysierenden Transportstromes. -
Seite 27: Lizenzierung
12 Lizenzierung Der TS-Analyzer muss über Lizenzschlüssel frei geschaltet werden. Den Lizenzschlüssel kann bei ASTRO erworben werden. Der dann zugesendete Text wird in die Texteingabe kopiert und mit der Schaltfläche „Submit“ in das Gerät übertragen. Abbildung 24: Eingabemaske für Lizenzschlüssel Voraussetzung zur Bestellung der Lizenz ist die Angabe der Mac-Adresse des Gerätes. -
Seite 28: Software Update / Speichern Und Laden Einer Konfiguration
13 Software Update / Speichern & Laden einer Konfiguration Wird im Leftframe auf das Submenü „Update“ geklickt, so erscheint folgendes beispielhaftes Fenster: Abbildung 25: Aktionsauswahl im Untermenü „Software Upgrade“ Hier besteht die Möglichkeit, unterschiedliche Aktionen via (T)FTP durchzuführen. Um das U 154 für diese Aktionen zu konfigurieren, sind die Serverdresse (Zeile „(T)FTP Server Address“), das Verwendung findende Protokoll (Zeile „Protocol“), Username und Passwort (Zeilen „FTP Userna- me (e.g. -
Seite 29: Update Am Beispiel Eines Tftp-Severs Für Windows
Update firmware from server: Wird diese Aktion ausgewählt, so muss in der Zeile „Version“ die gewünschte Softwareversion angegeben werden (max. 4 Zeichen). Nach erfolgreichem Update erscheint die Meldung „Firm- ware Update from SD-Card ok Ready. Please Reboot to use new firmware“. Nach einem Reboot arbeitet das Gerät mit der neuen Firmware. - Seite 30 In der Zeile „File“ ist nun die Option „Update“ auszuwählen und mit der Schaltfläche „Sub- mit“ wird das Update gestartet. HINWEIS: Ein Reboot oder Netzausfall während eines Updatevorgangs kann zum unwiderruflichen Absturz der U 154-Software führen. Das Gerät muss dann zur Reparatur ins ASTRO-Werk geschickt werden. Bedienungsanleitung U 154 4-fach IP / QAM Umsetzer...
-
Seite 31: System Log
14 System Log Durch Klicken auf das Untermenü „System Log“ gelangt man zum Logbuch des U 154. Hier werden alle betriebsrelevanten Vorgänge dokumentiert. Des Weiteren erfolgen hier die SNMP Einstellungen (Festlegung der Trap Empfänger, der Trap Community & Trap Filter). Außerdem kann in der Zeile „Log file filter“... -
Seite 32: Statistiken
15 Statistiken Durch Klicken auf das Untermenü „Statistics“ gelangt man zu den Statistiken zur Datenübertragung des U 154. Hier werden alle betriebsrelevanten und zur Analyse nutzbaren Statistiken angezeigt. Abbildung 29: Statistiken zur Datenübertragung Bedienungsanleitung U 154 4-fach IP / QAM Umsetzer... -
Seite 33: Netzwerkeigenschaften
16 Netzwerkeigenschaften Die Netzwerkeigenschaften erreicht man durch Klicken auf das Untermenü „Network Monitor“. Die angezeigten Eigenschaften sind rein informativ und dienen der Beschreibung des Netzwerkes. Abbildung 30: Beispielhafte Ansicht der Netzwerkeigenschaften im Untermenü „Network Monitor“ Bedienungsanleitung U 154 4-fach IP / QAM Umsetzer... -
Seite 34: Abmelden (Logout)
17 Abmelden (Logout) Durch Klicken auf das Untermenü „Logout“ (nur vorhanden, sofern man eingeloggt ist), gelangt man zum Logout aus dem U 154. Abbildung 31: Abmeldung vom U 154 Bestätigt man die Frage mit der Schaltfläche „Yes“, so findet ein Logout statt. Es können ohne erneutes Login keine Einstellungen mehr vorgenommen werden, es besteht jedoch die Mög- lichkeit, die Einstellungen des U 154 einzusehen. -
Seite 35: Technische Daten
18 Technische Daten U 100 - 48 U 100 - 230 Bestellnummer 380 100 380 101 Netzwerkschnittstellen (zum U 1xx passiv weitergeleitet) Management 2 x 100 Base-T Ethernet (RJ 45) Daten 2 x 1000 Base-T Ethernet (RJ 45) Protokoll IEEE802.3 Ethernet, RTP, ARP, IPv4, TCP/UDP, HTTP, SNTP, IGMPv3 Transportstrombearbeitung TS Kapselung UDP, UDP / RTP, 1-7 packets, FEC... - Seite 36 Olefant 1–3, D-51427 Bergisch Gladbach (Bensberg) ASTRO Strobel Kommunikationssysteme GmbH Tel.: 0 22 04 / 4 05-0, Fax: 0 22 04 / 4 05-10 eMail: kontakt@astro-kom.de, www.astro-kom.de...
