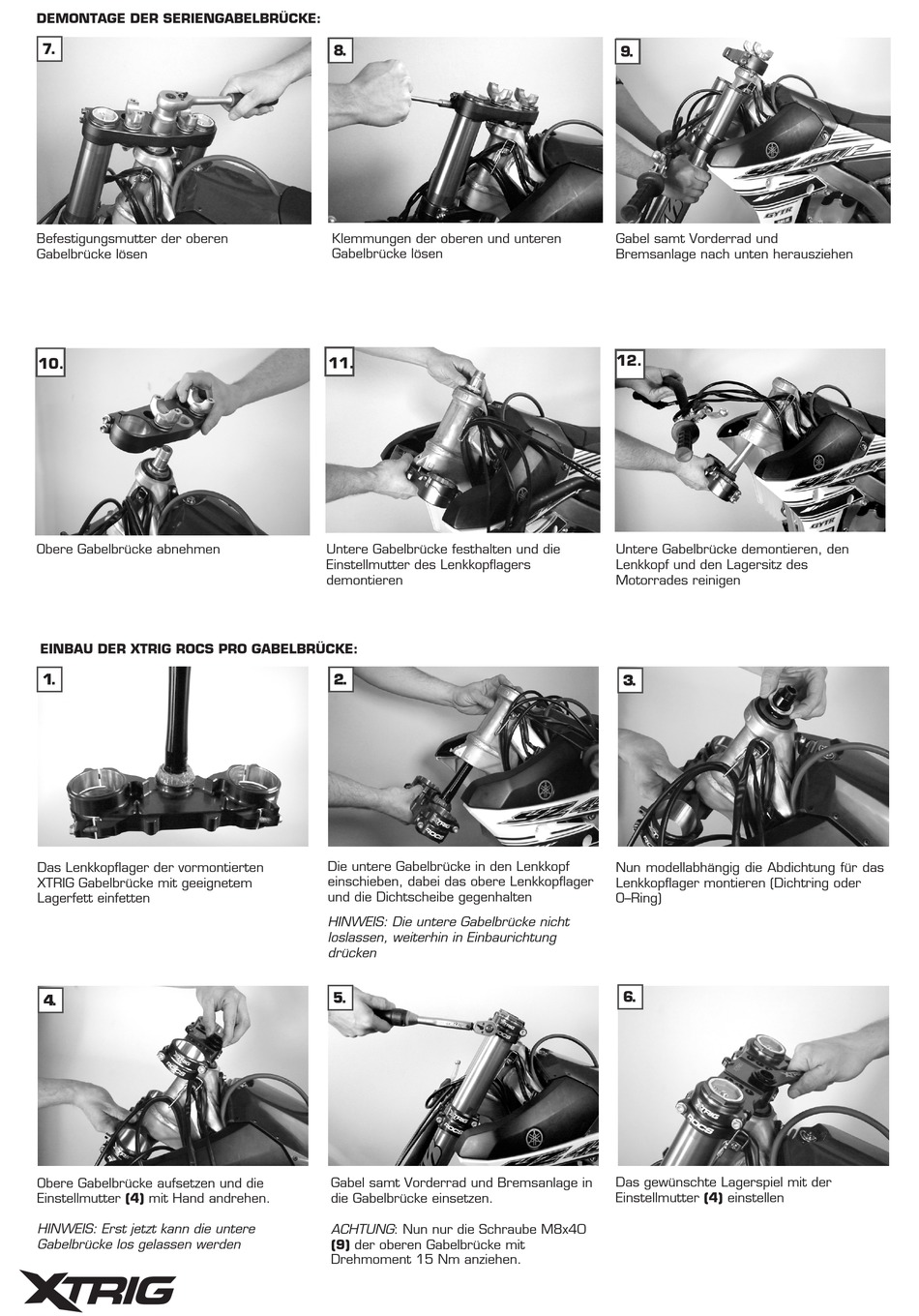

Xtrig ROCS PRO Montageanleitung Seite 3

DEMONTAGE DER SERIENGABELBRÜCKE:
7.
Befestigungsmutter der oberen
Gabelbrücke lösen
10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10. 10.
Obere Gabelbrücke abnehmen
EINBAU DER XTRIG ROCS PRO GABELBRÜCKE:
1.
Das Lenkkopflager der vormontierten
XTRIG Gabelbrücke mit geeignetem
Lagerfett einfetten
4.
Obere Gabelbrücke aufsetzen und die
Einstellmutter (4) mit Hand andrehen.
HINWEIS: Erst jetzt kann die untere
Gabelbrücke los gelassen werden
8.
Klemmungen der oberen und unteren
Gabelbrücke lösen
11.
Untere Gabelbrücke festhalten und die
Einstellmutter des Lenkkopflagers
demontieren
2.
Die untere Gabelbrücke in den Lenkkopf
einschieben, dabei das obere Lenkkopflager
und die Dichtscheibe gegenhalten
HINWEIS: Die untere Gabelbrücke nicht
loslassen, weiterhin in Einbaurichtung
drücken
5.
Gabel samt Vorderrad und Bremsanlage in
die Gabelbrücke einsetzen.
ACHTUNG: Nun nur die Schraube M8x40
(9) der oberen Gabelbrücke mit
Drehmoment 15 Nm anziehen.
9.
Gabel samt Vorderrad und
Bremsanlage nach unten herausziehen
12.
Untere Gabelbrücke demontieren, den
Lenkkopf und den Lagersitz des
Motorrades reinigen
3.
Nun modellabhängig die Abdichtung für das
Lenkkopflager montieren (Dichtring oder
O–Ring)
6.
Das gewünschte Lagerspiel mit der
Einstellmutter (4) einstellen
