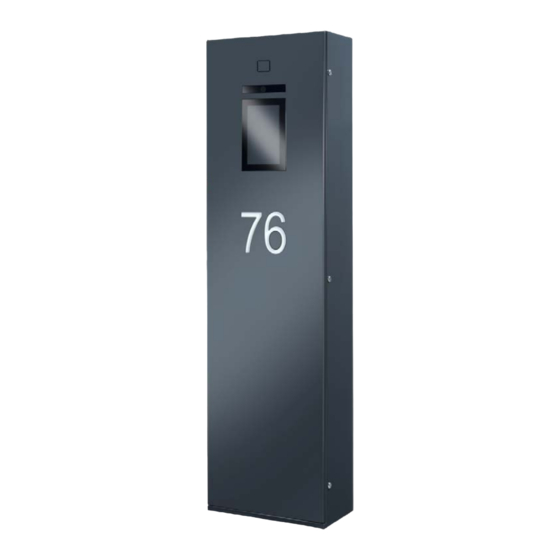

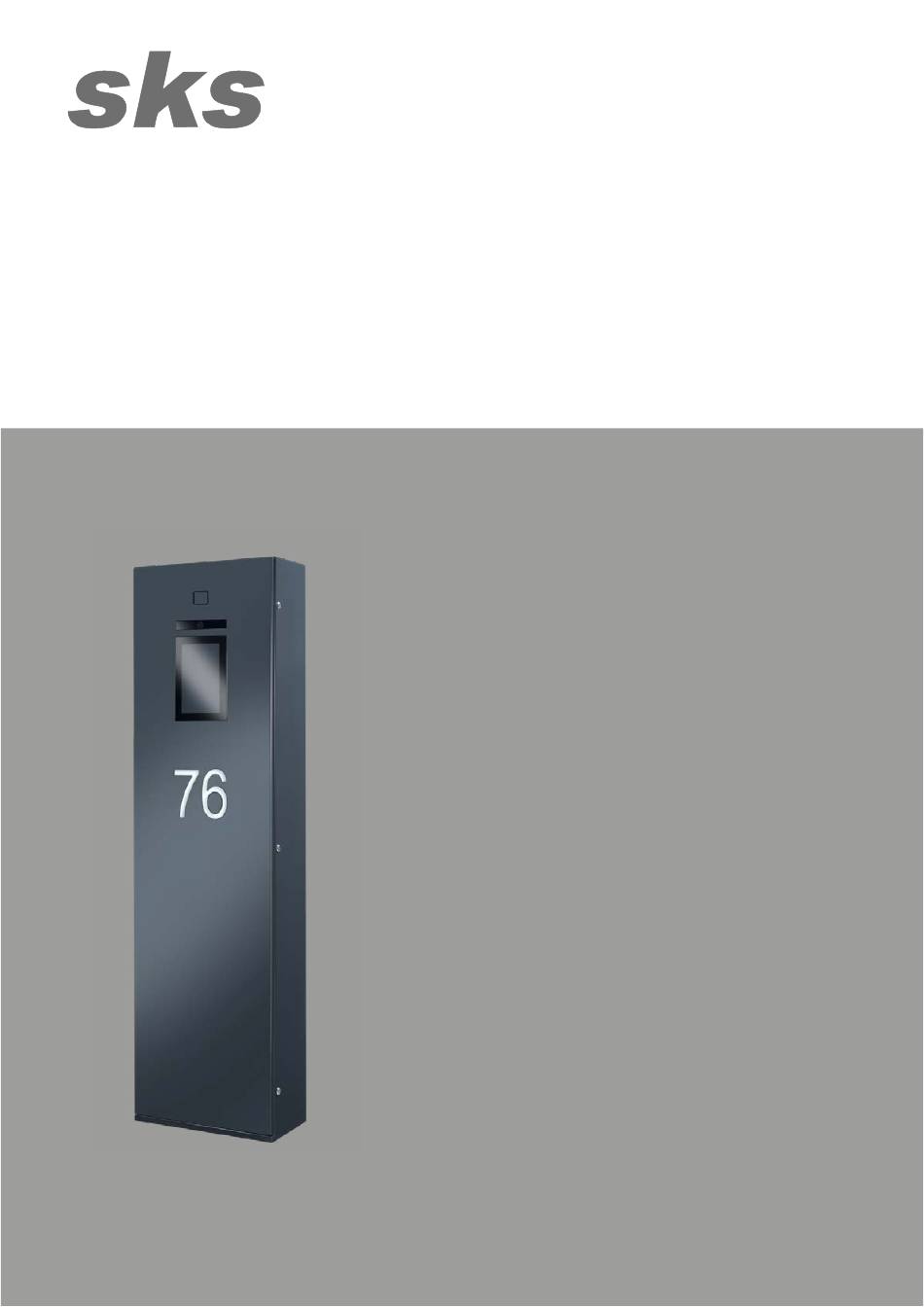

- Seite 1 MONTAGE ANLEITUNG COMFORT Türstation 6-Draht, ML in Stelen oder Briefkastenanlagen SKS-Kinkel Elektronik GmbH Version 1.0 Support Hotline: +49 (0) 2661 98088-112 Support E-Mail: support@sks-kinkel.de Dokumentenartikelnr. 97019500...
- Seite 2 Im Trägermaterial müssen folgende Ausschnitte vorgenommen werden: 3 1 Ausschnitt für das Display der Comfort Türstation Multitouch mit einer Größe von 185,3 mm (+0,2 mm) x 267,3 mm (+0,2 mm) bei Alu, Messing oder V2A als Trägermaterial und einer Größe von 185,6 mm (+0,2 mm) x 267,6 mm (+0,2 mm) bei RAL Farben 3 Lautsprecheröffnung wie in der Zeichnung angegeben...
- Seite 3 SKS-Kinkel Elektronik GmbH 60005301 COMFORT Türstation, 10", ML, 6-Draht 1.2.1 Ausschnitte Beim Ausschneiden von Mikrofonloch und Lautsprecheröffnung sollte darauf geachtet werden, dass beide nicht weiter als maximal 52 cm voneinander entfernt und jeweils nicht weiter als ca. 50 cm von der Haustürstation entfernt liegen.
- Seite 4 SKS-Kinkel Elektronik GmbH 60005301 COMFORT Türstation, 10", ML, 6-Draht 1.2.2 Bolzen Support Hotline: +49 (0) 2661 98088-112 Versionsnr. 1.0 Support E-Mail: support@sks-kinkel.de Dokumenten Art. Nr. 97019500...
-
Seite 5: Montage
60005301 COMFORT Türstation, 10", ML, 6-Draht Hinweis Beim Einbau der Comfort Türstation Multitouch in eine Stele oder Briefkastenanlage muss immer eine Revisionstür eingeplant werden, damit die Türstation auch nach dem Einbau ggf. für Reparaturen oder Änderungen in der Hausanlage erreichbar ist. - Seite 6 SKS-Kinkel Elektronik GmbH 60005301 COMFORT Türstation, 10", ML, 6-Draht Kann eine direkte Bewitterung nicht ausgeschlossen werden, so ist zur Herstellung einer Schlagregensi- cherheit mit Blick auf Betriebsfähig- keit und Gewährleistung eine Ab- dichtung mit einem dauerelastischen Dichtstoff, wie z. B. wetterfestem Si- likon erforderlich.
- Seite 7 SKS-Kinkel Elektronik GmbH 60005301 COMFORT Türstation, 10", ML, 6-Draht Bei direkter Bewitterung empfeh- len wir für eine sichere Abdichtung, das Kameraglas ebenfalls mit einem dauerelastischen Dichtstoff einzu- dichten. Tragen Sie dazu vorsichtig eine dün- ne Schicht des Dichtstoffs, z. B. wet- terfestes Silikon, auf dem Rand der- Kameraabdeckung auf.
- Seite 8 SKS-Kinkel Elektronik GmbH 60005301 COMFORT Türstation, 10", ML, 6-Draht Prüfen Sie zunächst, ob das Display bündig in der Vorderseite des Trä- germaterials sitzt. Ist dies der Fall, schrauben Sie die M4-Rändelmut- tern auf die 8 unteren Bolzen, um die Comfort zu fixieren.
- Seite 9 SKS-Kinkel Elektronik GmbH 60005301 COMFORT Türstation, 10", ML, 6-Draht Fixieren Sie nun Akustikrahmen und Lautsprecherträger mit 4 Stück M4- Rändelmuttern. Ziehen Sie die Schutzfolie von Laut- sprecher und Mikrofon der ML-Gar- nitur ab. Kleben Sie den Lautsprecher mittig auf den Lautsprecherträger und das Mikrofon zentriert über das Mikrofon-...
- Seite 10 SKS-Kinkel Elektronik GmbH 60005301 COMFORT Türstation, 10", ML, 6-Draht Stecken Sie die 8-, 3- und 2-poli- gen Stecker auf die entsprechenden Klemmen auf. Stecken Sie außerdem den Netz- werkstecker in die entsprechende Buchse. Stellen Sie am DIP-Schalter die ge- wünschte Türstationsadresse ein Ist nur eine Haustürstation vorhanden,...
- Seite 11 SKS-Kinkel Elektronik GmbH 60005301 COMFORT Türstation, 10", ML, 6-Draht Die Comfort Türstation Multitouch ist nun einsatzbereit und kann konfigu- riert werden. Support Hotline: +49 (0) 2661 98088-112 Versionsnr. 1.0 Support E-Mail: support@sks-kinkel.de Dokumenten Art. Nr. 97019500...
