10.1 Raccordement du récepteur
La commande de l'appareil de chauffage
s'effectue au moyen d'une ligne de
connexion à trois brins connectée au
récepteur.
• Retirez le pont aux bornes de
raccordement 3 et 4 de l'appareil de
chauffage (s'il y a lieu).
• Raccordez la ligne à trois brins aux
bornes de raccordement 3-4-5 dans le
boîtier de commande de l'appareil de
chauffage.
Veillez à ne pas intervertir les brins 3-4-5.
Observez les indications de la notice de
l'appareil de chauffage.
Notice d'installation calorMATIC 240f
Installation électrique 10
24V I
230V
7 8 9
L N
Anl.-
Therm.
RT 24V 230V
Appareil de chauffage

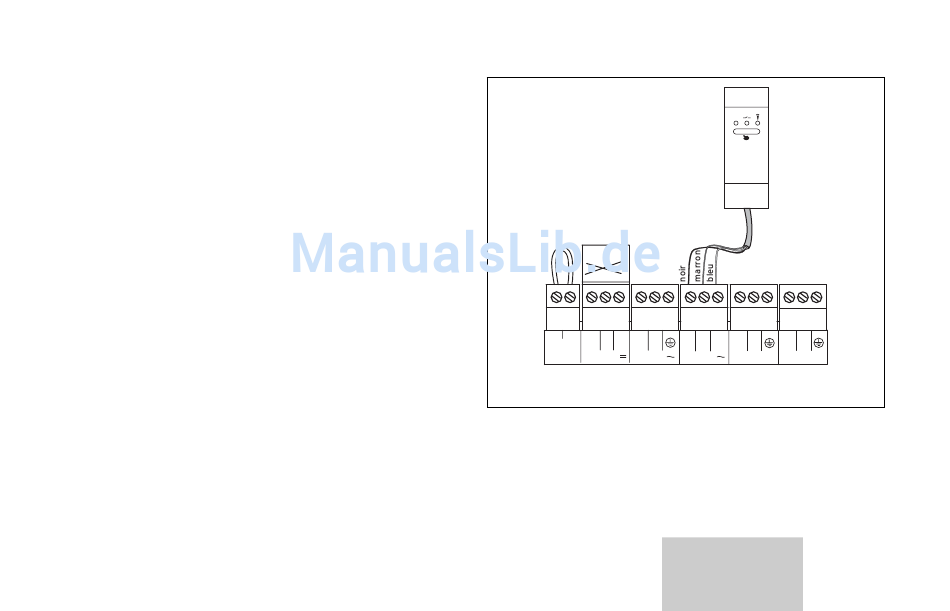

Fig. 10.1 Raccordement électrique
OK
3 4 5 L N L N
RT 230V Pumpe 2.Pumpe
FR; CH ;
FR
BE
FR
31
