Elektrischer Anschluss des DL5/DL6-Systems

Die Steuereinheit darf nur an die auf dem Etikett angegebene Spannung angeschlossen werden.
Es ist darauf zu achten, dass die Motorkabel in der Nähe der Steuereinheit und in der Nähe der Säulen
befestigt, aber nicht festgeklemmt werden.
Befestigen Sie das Kabel mit einer Schelle an der Tischplatte und beachten Sie dabei den Mindestbie-
geradius (R) von 30 mm.

Anschluss des Systems

1. Schließen Sie den ersten DL/DB mit dem 6-poligen Stecker des Motorkabels an die Buchse 1 neben dem
Anschluss A2 an der Steuereinheit an. Kanal 1 ist der Kanal, der dem Anschluss der Steuerung am nächsten
liegt.
2. Schließen Sie weitere DL/DB nacheinander an die Buchsen 2, 3 und 4 an.
3. Schließen Sie das Desk Panel an den Steuerungsanschlüssen A1 oder A2 an.
4. Prüfen Sie, ob die auf dem Etikett angegebene Spannung mit der Netzspannung übereinstimmt. Wenn nicht,
stecken Sie das Netzkabel nicht ein.
5. Stecken Sie das Netzkabel ein.
6. Schalten Sie den Strom ein.

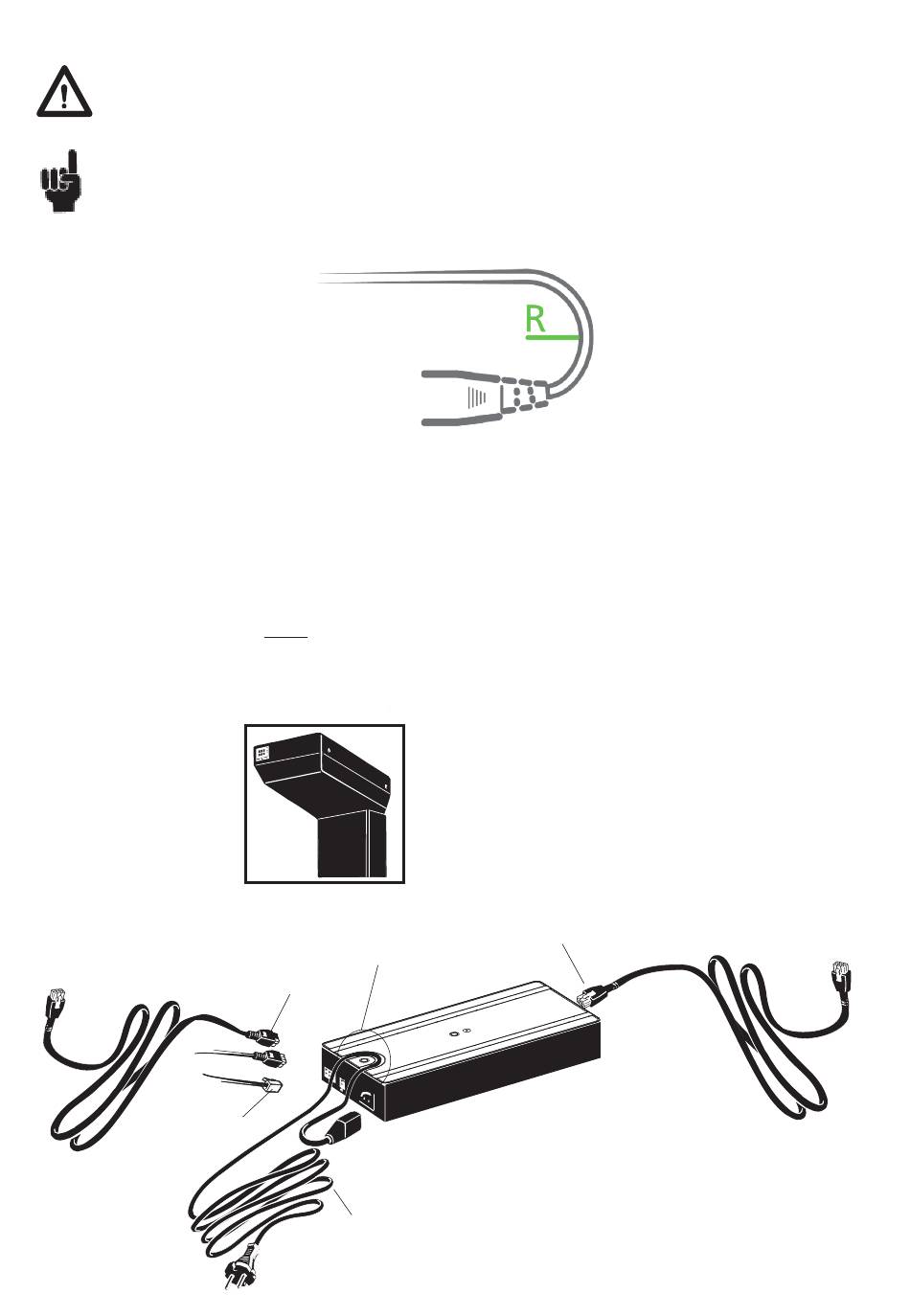

Abbildung 4
DL5/DL6
Haken für Zugentlastung Kabel
DL5/DL6
DP
Netzkabel
DL5/DL6
Abbildung 5
