Montagehinweise CBD6S (SMPS)

Verpacken Sie die CBD6S nicht in wärmeisolierendes Material.
Platzieren Sie die CBD6S so, dass sie über ihre Oberfläche Wärme an die Umgebung abgeben kann.

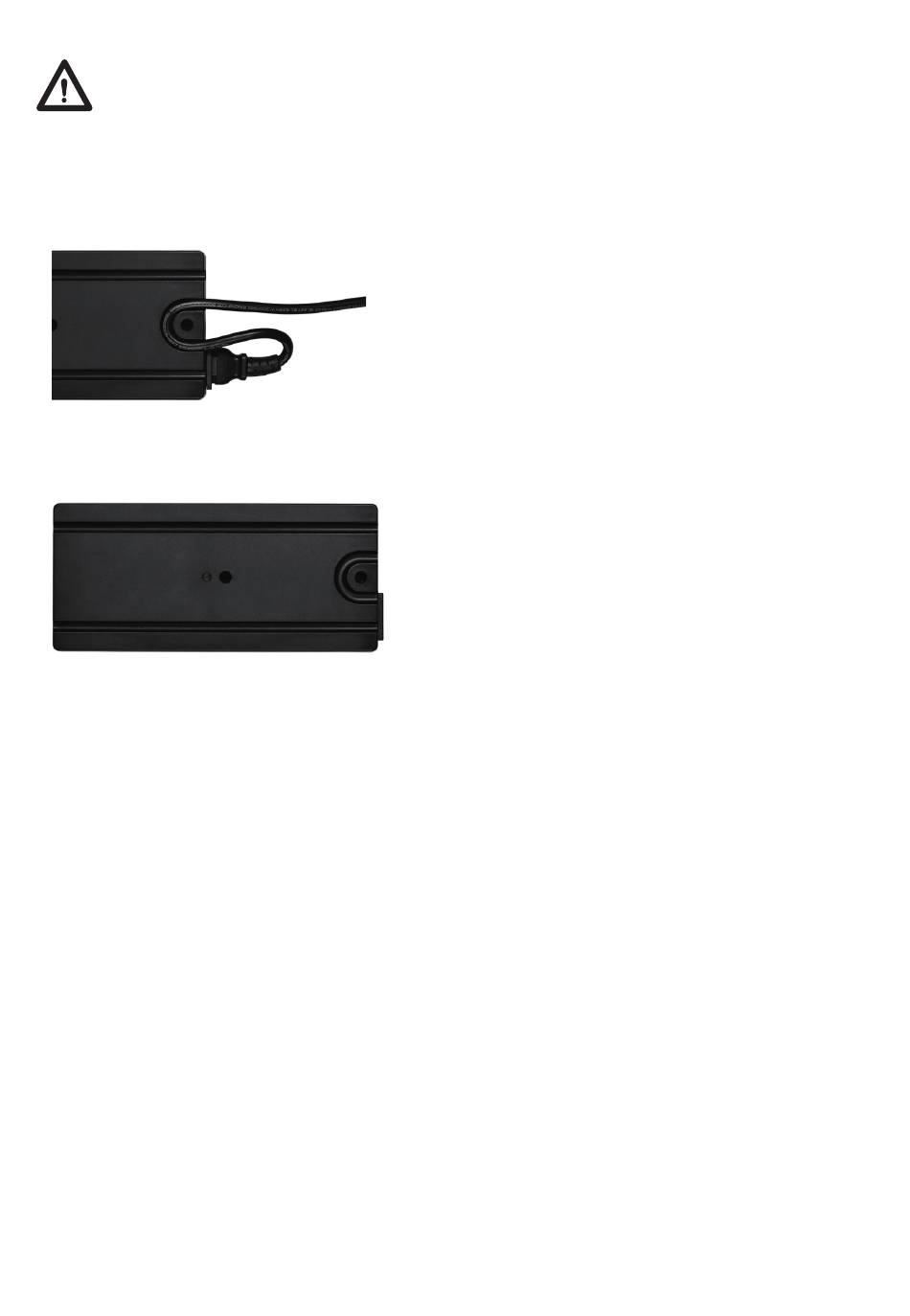

Montage der CBD6S
1. Stecken Sie das Netzkabel in die CBD6S.
2. Legen Sie das Netzkabel in die Nut für die Zugentlastung.
3. Legen Sie bei Bedarf die anderen Kabel in die Nuten, um das Tischdesign zu optimieren und die Systemkabel
zu verlegen.
4. Montieren Sie die CBD6S mit zwei Schrauben mit einem Kopfdurchmesser von 10 mm (8 bis 10 mm können
verwendet werden).
5. Ziehen Sie die Befestigungsschrauben an (max. Drehmoment 1 Nm).
Hinweise:
• Wenn die Steuereinheit in einer Oberrahmenschiene mit der Breite des Motorgehäuses montiert ist, kann sie
mit nur einer Schraube befestigt werden.
• Die Oberfläche, auf der die Steuereinheit montiert wird, sollte eine Ebenheit von mindestens ±0,5 mm auf-
weisen.
• Die Steuereinheit kann auch mit einer oder zwei M6-Muttern und Gegenschrauben montiert werden, siehe
Maßzeichnungen.
• Der Netzstecker muss bei montierter CBD6S zugänglich sein, damit die Stromversorgung der CBD6S im Falle
eines Austauschs unterbrochen werden kann.
Informationen zur Montage und Bedienung der Desk Panels entnehmen Sie bitte der separaten
Montageanleitung für Bedienelemente / Handbedienungen.
