DL20 IC und DL21 IC System
Montageanleitung
LINAK.DE/DESKLINE
LINAK.AT/DESKLINE

Werbung

loading

Inhaltszusammenfassung für Linak DESKLINE DL20 IC

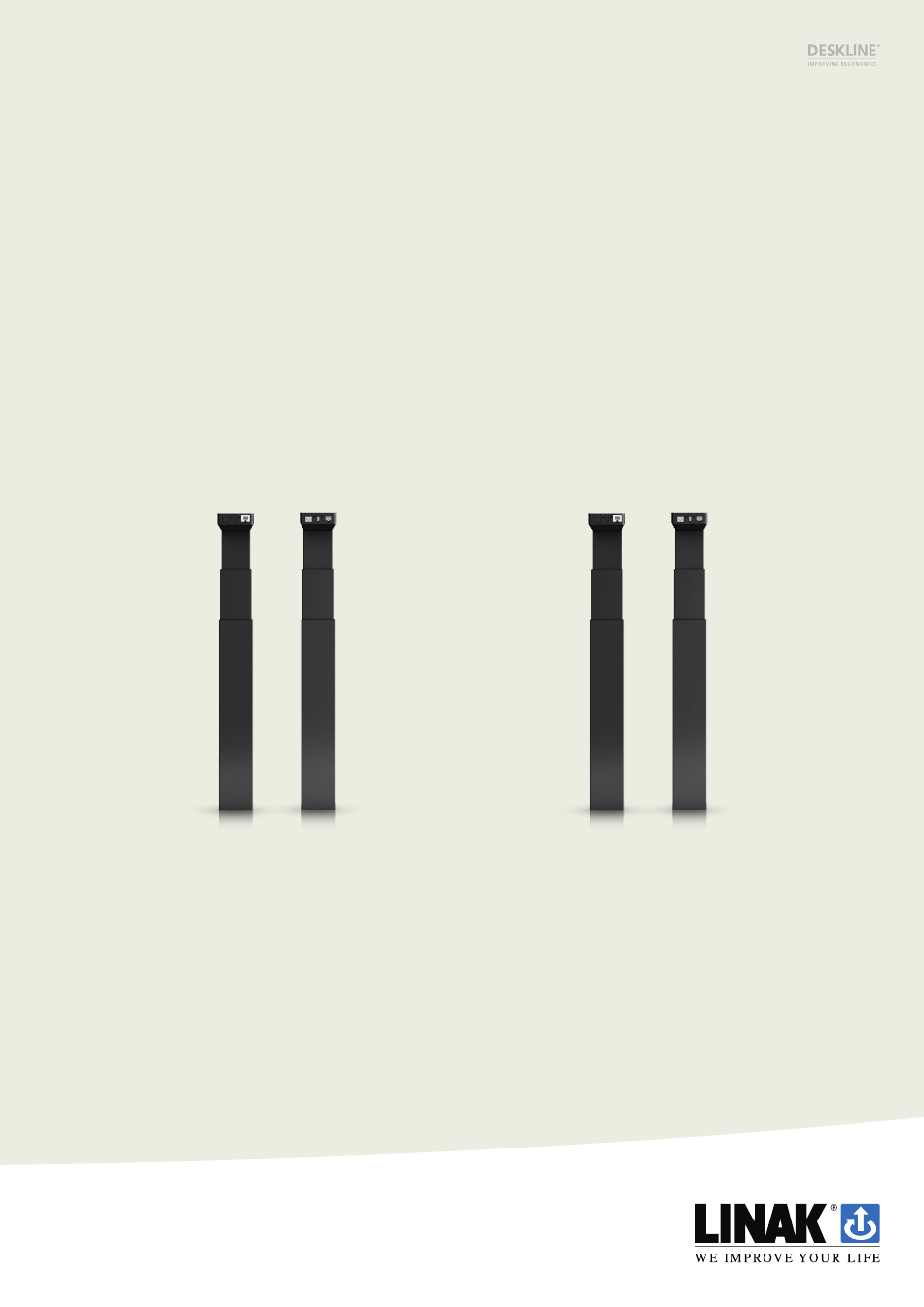

  • Seite 1 DL20 IC und DL21 IC System Montageanleitung LINAK.DE/DESKLINE LINAK.AT/DESKLINE...
  • Seite 2 2 | DL20 IC und DL21 IC Inhalt Vorwort ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 3 Wichtige Sicherheitsinformationen ������������������������������������������������������������������������������������������������������������������4 Das DESKLINE System ��������������������������������������������������������������������������������������������������������������������������������������������� 5 ® Verwendungszweck ����������������������������������������������������������������������������������������������������������������������������������������������� 5 Gewährleistung ��������������������������������������������������������������������������������������������������������������������������������������������������������� 5 Produkte ������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6 Sicherheitshinweise ����������������������������������������������������������������������������������������������������������������������������������������������������� 7 Wichtige Sicherheitshinweise ������������������������������������������������������������������������������������������������������������������������� 7 Allgemein ����������������������������������������������������������������������������������������������������������������������������������������������������������������� 7 Vor der Installation, Neuinstallation, Reinigung oder Fehlerbehebung ���������������������� 8 Vor der Inbetriebnahme ��������������������������������������������������������������������������������������������������������������������������������...
  • Seite 3 Diese Montageanleitung richtet sich nicht an den Endverbraucher. Sie ist nur als Informationsquelle für den Geräte- oder Systemhersteller gedacht und beschreibt, wie Sie Ihre LINAK Elektronik installie- ren, benutzen und warten. Der Hersteller des Endprodukts ist dafür verantwortlich, eine Bedienungs- anleitung zur Verfügung zu stellen, in der relevante Sicherheitsinformationen aus dieser Anleitung an...
  • Seite 4 Die Nichtbeachtung von Anweisungen, die mit dem Symbol „HINWEIS“ gekennzeichnet sind, kann zu schweren Schäden an der Anlage oder einem ihrer Bestandteile führen. Lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden. Wichtige Sicherheitsinformationen zu LINAK® Produkten finden Sie unter den folgenden Überschrif- ten: GEFAHR Die Nichteinhaltung dieser Anweisungen kann zu schweren Verletzungen führen.
  • Seite 5 800 bis 1.060 hPa 700 bis 1.060 hPa Höhenlage Max. 2.000 m Nicht im Freien oder in feuchten Bereichen verwenden. Nicht in Umgebungen verwenden, die mit aggressiven Reinigungsmitteln gereinigt werden müssen. Gewährleistung Die Gewährleistung für DESKLINE-Produkte ist in diesem Dokument beschrieben: https://cdn.linak.com/-/media/files/warranty/warranty-paper-deskline-de.pdf...
  • Seite 6 6 | DL20 IC und DL21 IC Produkte DESKLIFT™ Säulen DL20 IC DL21 IC ■ 2-teilige PLUS™ Säule ■ 3-teilige PLUS™ Säule Schaltnetzteil (SMPS) SMPS001 SMPS002 SMPS006 SMPS007 ■ 230 V AC ■ 120 V AC ■ 100 - 240 V AC ■...
  • Seite 7 DL20 IC und DL21 IC | 7 Sicherheitshinweise Wichtige Sicherheitshinweise Allgemein GEFAHR Netzbetriebene Produkte Stromschlaggefahr ■ Trennen Sie dieses Produkt immer vom Stromnetz, bevor Sie es zusammenbauen, auseinan- dernehmen, reinigen oder warten. ■ Verwenden Sie das Produkt nur in trockenen Innenräumen. WARNUNG Allgemeine Vorsichtsmaßnahmen Gefahr von Verbrennungen, Feuer, Stromschlägen oder Verletzungen von Personen...
  • Seite 8 Um das Risiko einer Fehlfunktion zu vermeiden, dürfen alle DESKLINE Reparaturen nur von autori- ® sierten LINAK Werkstätten oder Servicetechnikern durchgeführt werden, da Spezialwerkzeuge ver- wendet und spezielle Dichtungen angebracht werden müssen. Hubeinheiten, die unter Gewährleis- tung stehen, müssen ebenfalls an autorisierte LINAK Werkstätten zurückgesendet werden.
  • Seite 9 DL20 IC und DL21 IC | 9 WARNUNG ■ Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körper- lichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt werden oder eine Einweisung in die sichere Ver- wendung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen.
  • Seite 10 LINAK A/S Smedevænget 8 DK - 6430 Nordborg hereby declares under our sole responsibility that LINAK Actuator System, model: DLIC, for use in elevation tables: with main component (marked with CE): Lifting Column with integrated control, DLIC (Master, M): DLXXXXXXMXXXXXX...
  • Seite 11 EU DECLARATION OF CONFORMITY LINAK A/S Smedevænget 8 DK - 6430 Nordborg Hereby declares under our sole responsibility that LINAK ® Switch Mode Power Supply, type SMPS006 (ASW0552-29020002B) and SMPS001 (ASW0539-24020002A) complies with the EMC Directive 2014/30/EU (OJ L 96, 29.3.2014, p. 79–106) according to following standards:...
  • Seite 12 DECLARATION OF INCORPORATION OF PARTLY COMPLETED MACHINERY LINAK A/S Smedevænget 8 DK - 6430 Nordborg Herewith declares that LINAK DESKLINE ® products as characterized by the following models and types: Master and follower: DLXXXXXXMXXXXXX and DLXXXXXXSXXXXXX Desk Panels: DP1C, DP1K, DPT, DPB, DPF, DP1L, DP1V, DPA, DPH, DP1U, WDPL1, DPG Power supply: SMPS006, SMPS001 Accessory: KNC1a00bbcdddd-eeee, where a can be 0 or 1;...
  • Seite 13 WARNUNG Plastiktüten Erstickungsgefahr ■ Halten Sie Plastiktüten von Babys und Kindern fern. LINAK empfiehlt, das DESKLINE System bei Druckanwendungen mit nach oben montiertem ® Motorgehäuse zu verwenden. Schrauben Sie die Säulen nicht am Boden fest, damit sie sich frei bewegen können. Dies könn- te im Fehlerfall zu schweren Schäden an den Säulen führen.
  • Seite 14 14 | DL20 IC und DL21 IC Montage der Füße Aufgesetzt oder eingelassen Die Bodenplatte hat vier M6- und zwei M8-Gewindebohrungen. 1� Befestigen Sie den Schreibtischfuß mit vier M6- oder zwei M8-Schrauben mit den folgenden Spezifikationen am unteren Ende der Säule: Qualität: Mindestfestigkeit 8.8 Länge:...
  • Seite 15 DL20 IC und DL21 IC | 15 Klickbar (Option für DL21 IC PLUS™) Die Säule wird mit zwei vormontierten Befestigungsschrauben geliefert. Montage 1� Richten Sie die Löcher im Fuß an den Schrauben an der Säule aus. 2� Drücken Sie schnell nach unten, bis ein Klicken zu hören ist.
  • Seite 16 16 | DL20 IC und DL21 IC 3� Achten Sie darauf, dass die Sicherungsbleche nach innen einrasten und die Schrauben fixieren. Der Fuß ist nun auf der Säule montiert. Demontage 1� Lösen Sie die beiden M8-Schrauben, bis beide Befestigungsschrauben vollständig gelöst sind. Wechseln Sie nach etwa fünf Umdrehungen zwischen den beiden Schrauben.
  • Seite 17 DL20 IC und DL21 IC | 17 Säule mit Halterung Beim Anbringen einer Quertraverse oder eines Querträgers an einer Halterung ist darauf zu achten, dass die Halterung beim Festziehen der Quertraverse/des Querträgers nicht von der Säule gezogen wird. Befolgen Sie beim Bau eines Schreibtisches diese Richtlinien: Ziehen Sie die Halterung nicht von der Säule ab, wenn Sie die Schrauben für die Montage fest- ziehen.
  • Seite 18 18 | DL20 IC und DL21 IC Montage der Tischplatte Das Geräusch der Säule wird als Vibration an die Tischplatte übertragen, wodurch es verstärkt wird. Dies kann jedoch reduziert werden. 1� Legen Sie schwingungs-/stoßdämpfendes Material zwischen Tischplatte und Oberrahmen. Tischplatte Dämpfendes Material Abbildung 6 Montierter Schreibtisch Platzierung des Monitors...
  • Seite 19 DL20 IC und DL21 IC | 19 Montage der Verriegelungsvorrichtung (SMPS001/SMPS002) Um eine optimale Zugentlastung am SMPS001/002 zu gewährleisten, sollte eine Verriegelung (0705889) verwendet werden. Befolgen Sie die nachstehende Anleitung zur Befestigung der Verrie- gelung am SMPS. 2� Stecken Sie das 2-polige DC-Kabel in das 1�...
  • Seite 20 20 | DL20 IC und DL21 IC Montage der Halterung (SMPS006/SMPS007) Eine Halterung zur Befestigung des SMPS006 an der Anwendung, um eine feste Platzierung zu ge- währleisten und die Zugentlastung für das Stromkabel sicherzustellen. Muss separat bestellt wer- den (SA0705890). Die Halterung muss mit zwei Holzschrauben mit Flachkopf befestigt werden. Der Stromkabelanschluss des SMPS006 muss zur Zugentlastung an der Montagehalterung zeigen.
  • Seite 21 DL20 IC und DL21 IC | 21 Anschluss Erforderliche Elemente: Motorkabel Bedienelement (Beispiel) SMPS + Kabel 1� Verbinden Sie die Steuer- und Begleitsäulen mit dem Motorkabel. 2� Montieren Sie das Bedienelement am Tisch und verbinden Sie es mit der Säule. 3�...
  • Seite 22 22 | DL20 IC und DL21 IC Betrieb Dieses Dokument beschreibt das Säulensystem DESKLIFT™. Weitere Informationen zur Be- dienung des Systems finden Sie in der entsprechenden Montageanleitung für das Bedienele- ment, die hier verfügbar ist: https://www.linak.de/produkte/#/segment:deskline...
  • Seite 23 DL20 IC und DL21 IC | 23 Wartung Reinigen Sie die Außenseite des Systems in regelmäßigen Abständen von Staub und Schmutz und überprüfen Sie es auf Beschädigungen und Brüche. Überprüfen Sie Anschlüsse, Kabel und Stecker, ohne sie herauszuziehen, und überprüfen Sie die Funktionsweise sowie die Befestigungspunkte.
  • Seite 24 Abfallgruppen für Recycling oder Verbrennung. Wir empfehlen, dass unser Produkt bei der Entsorgung so weit wie möglich demontiert wird und dass Sie versuchen, es zu recyceln. LINAK Systeme oder Komponenten sollten gemäß den im jeweili- gen Land geltenden Umweltvorschriften entsorgt werden.
  • Seite 25 LINAK behält sich das Recht vor, den Verkauf von Produkten einzustellen, für eine bestimmte Anwendung zu prüfen. die auf der Website, in Katalogen oder in anderen schriftlichen Unterlagen, die von LINAK, Die Produkte von LINAK werden ständig weiterentwickelt und können jederzeit modi- LINAK Niederlassungen oder LINAK Partnern erstellt und produziert wurden, aufgeführt...
