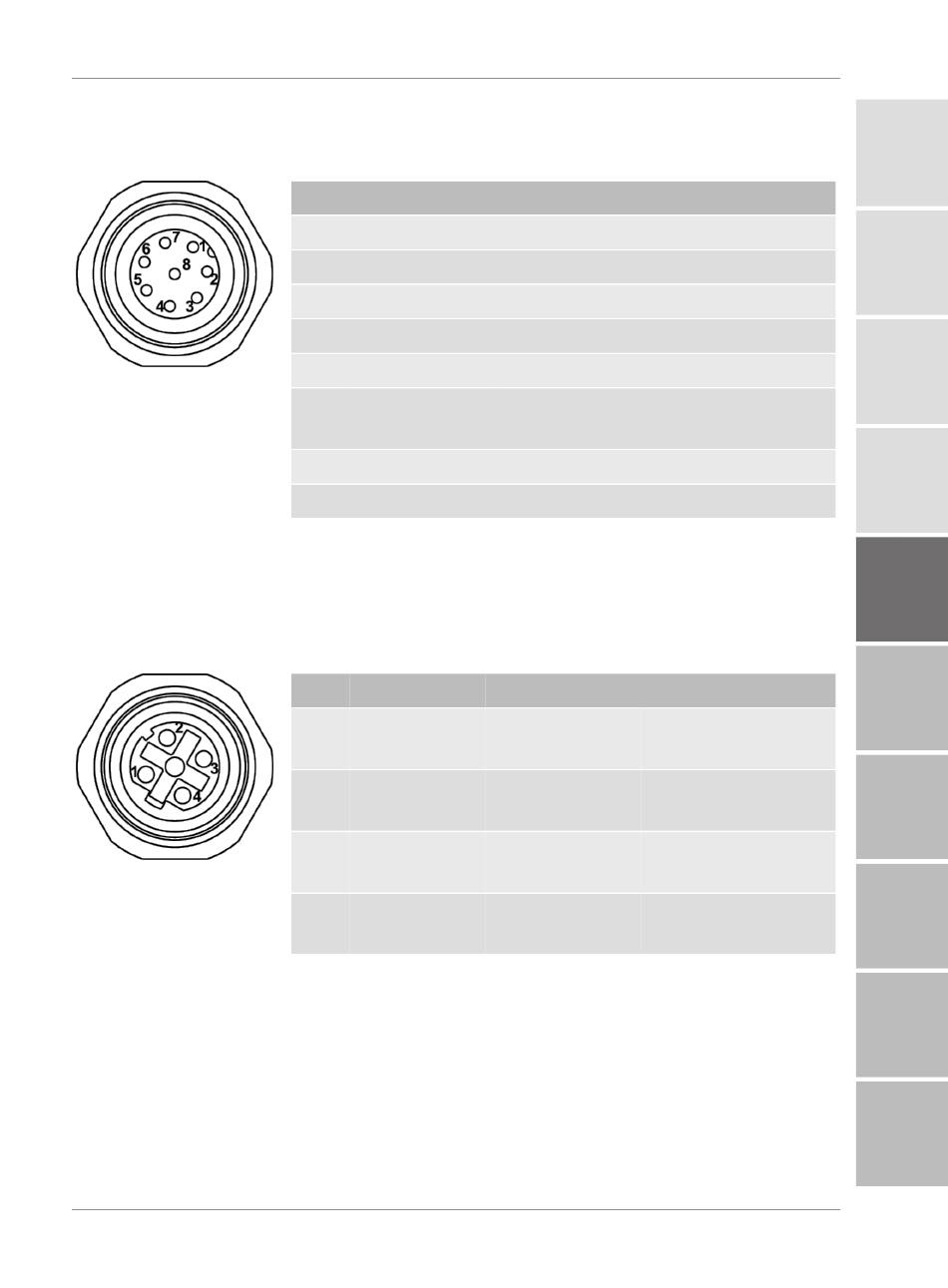

5.3.1 Pinbelegung 8-polige Buchse

5.3.2 Pinbelegung – LAN Anschluss
Abb. 16: LAN
MoWa MCS1000 4567413 de print
Die Anschlussbuchse hat folgende Pinbelegung.
Pin Signal
1 18 ... 30 V DC
2 S2
3 GND
4 GND
5 HSI
6 RS485+ /
CAN H
7 RS485- / CAN L
8 S1
Tab. 13: Pinbelegung 8-polig
Die Anschlussbuchse LAN hat folgende Pinbelegung.
Pin Signal
1 ETH TX+
2 ETH RX+
3 ETH TX-
4 ETH RX-
Tab. 14: Pinbelegung – LAN Anschluss
Beschreibung
Spannungsversorgung Vs
Schaltausgang 2 (binär, 0 V oder Vs)
(nur für proprietäre Nutzung)
Schaltausgang 1 (binär, 0 V oder Vs)
Beschreibung
Netzwerk (LAN) Ethernet-Port für Da-
tenversand +
Netzwerk (LAN) Ethernet-Port für Da-
tenempfang +
Netzwerk (LAN) Ethernet-Port für Da-
tenversand -
Netzwerk (LAN) Ethernet-Port für Da-
tenempfang -
Montage / Installation | 5
