3.5 Abmessungen

Nachfolgend finden Sie die Abmessungen der verschiedenen
Sensorgröße. Prüfen Sie die Typenbezeichnung auf dem Ty-
penschild des Sensors.

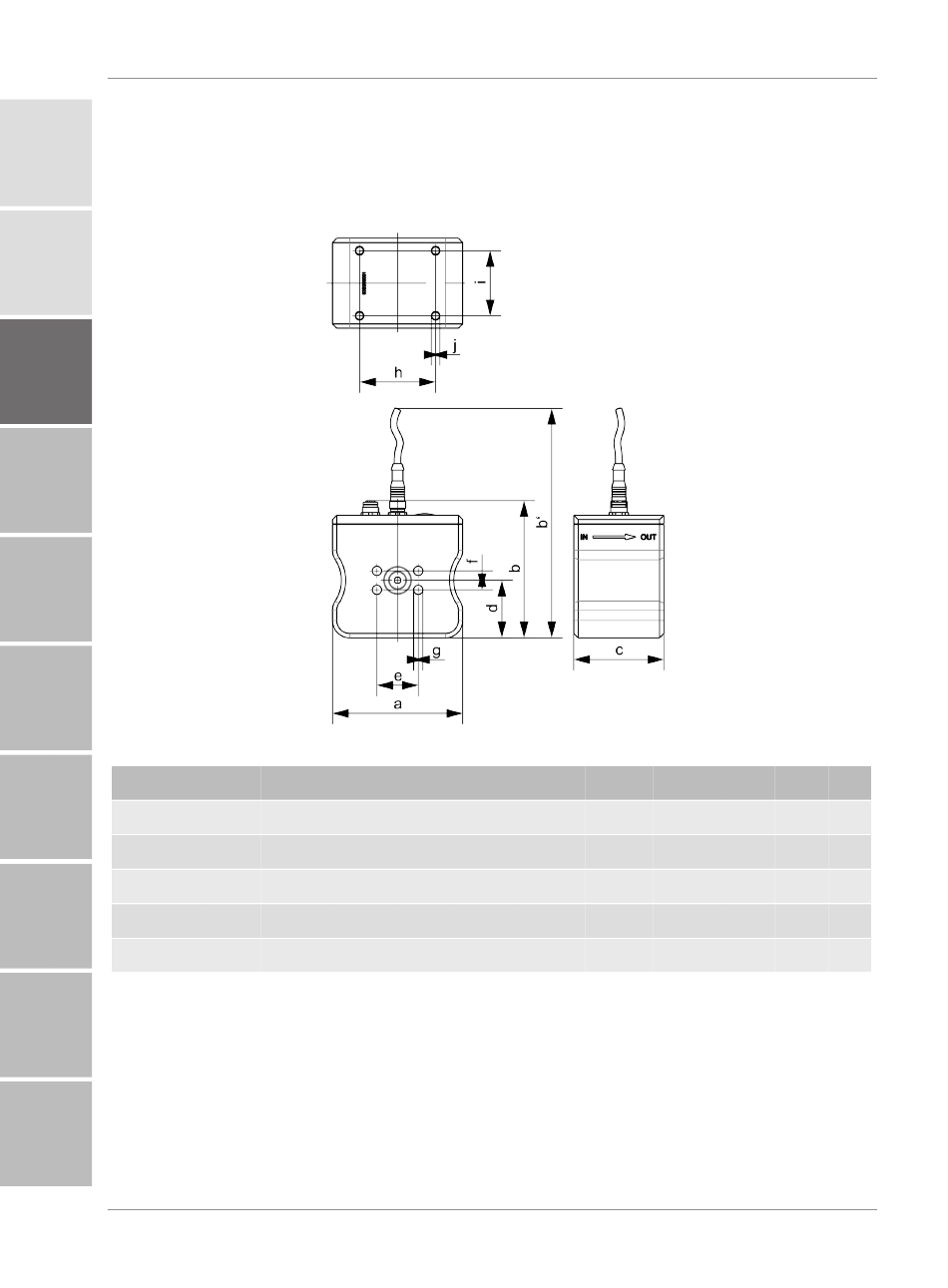

Abb. 7: Abmessungen
b b' c
113 ≈211 83
113 ≈211 83
106 ≈204 83
132 ≈230 83
106 ≈204 83
d e f
53 38,1 17,5
53 47,6 22,2
38,5 52,4 26,2
62 130 77,8
38,5 69,9 35,7
MoWa MCS1000 4567413 de print
HYDAC FILTER SYSTEMS GMBH
g h i
Ø8 70 60 M8
Ø11,5 70 60 M8
Ø11,5 80 55 M8
Ø17,5 95 60 M8
Ø13,5 90 35 M8
