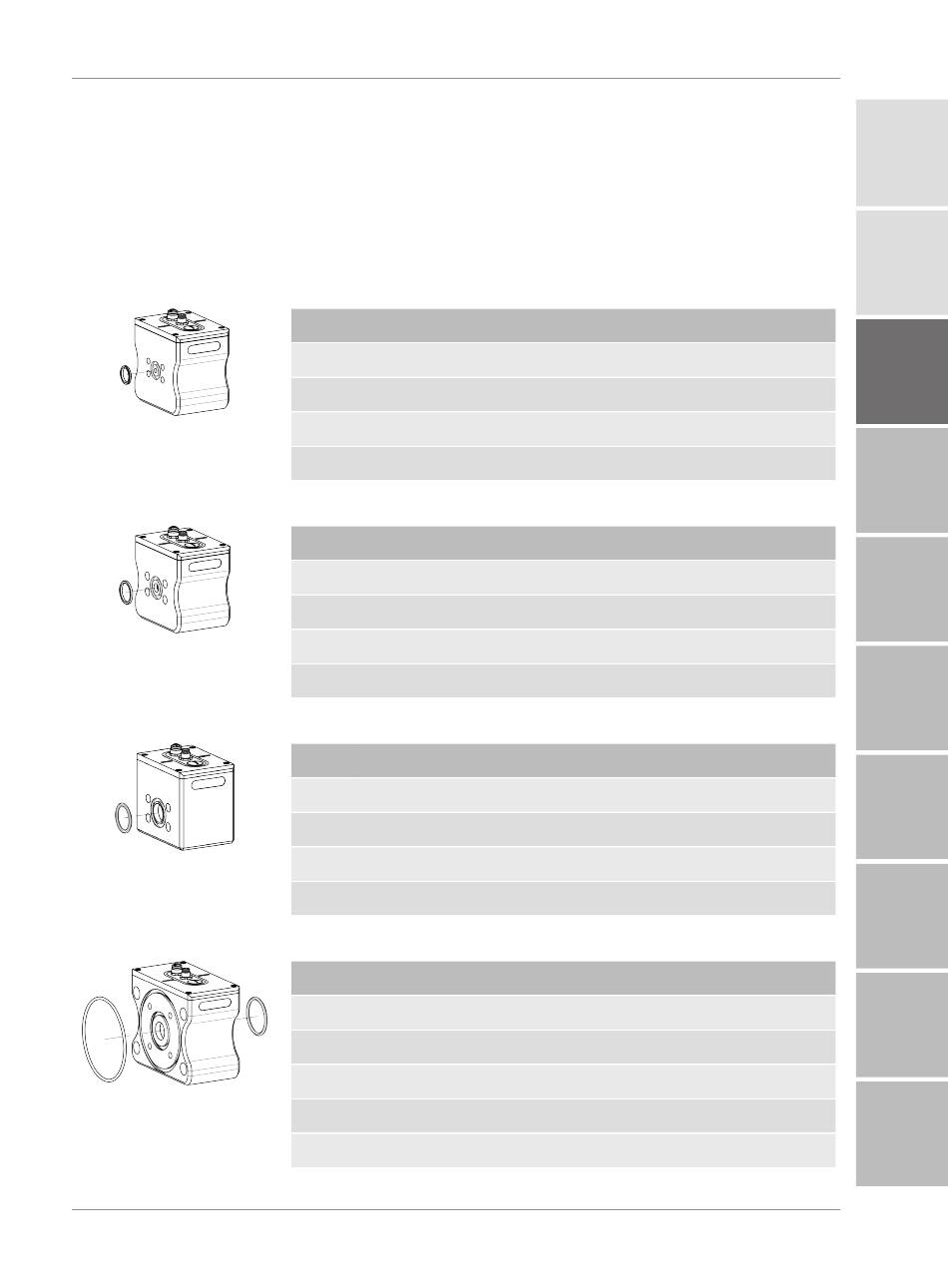

3.1 Lieferumfang prüfen
Abb. 2: MCS13xx-x-1
Abb. 3: MCS14xx-x-2
Abb. 4: MCS15xx-x-3
Abb. 5: MCS15xx-x-5
MoWa MCS1000 4567413 de print
Das MetallicContamination Sensor wird zusammen mit separat
beiliegenden O-Ringen verpackt geliefert.
Prüfen Sie vor Inbetriebnahme den Verpackungsinhalt auf
Vollständigkeit.
Zum Lieferumfang gehören:
Stück Bezeichnung
1 MetallicContamination Sensor MCS 13xx-x-1
1 O-Ring, Ø = 18,7x3,53 mm (NBR)
1 O-Ring, Ø = 18,7x3,53 mm (FPM)
1 Montage- und Wartungsanleitung (dieses Dokument)
Tab. 3: Lieferumfang MCS13xx-x-1
Stück Bezeichnung
1 MetallicContamination Sensor MCS 14xx-x-2
1 O-Ring, Ø = 25x3,53 mm (NBR)
1 O-Ring, Ø = 25x3,53 mm (FPM)
1 Montag- und Wartungsanleitung (dieses Dokument)
Tab. 4: Lieferumfang MCS14xx-x-2
Stück Bezeichnung
1 MetallicContamination Sensor MCS 13xx-x-1
1 O-Ring, Ø = 32,92x3,53 mm (NBR)
1 O-Ring, Ø = 32,92x3,53 mm (FPM)
1 Montage- und Wartungsanleitung (dieses Dokument)
Tab. 5: Lieferumfang MCS15xx-x-3
Stück Bezeichnung
1 MetallicContamination Sensor MCS 15xx-x-5
1 O-Ring, Ø = 47,22x3,53 mm (NBR)
1 O-Ring, Ø = 47,22x3,53 mm (FPM)
1 O-Ring, Ø = 110,72x3,53 mm (NBR)
1 O-Ring, Ø = 110,72x3,53 mm (FPM)
