SH

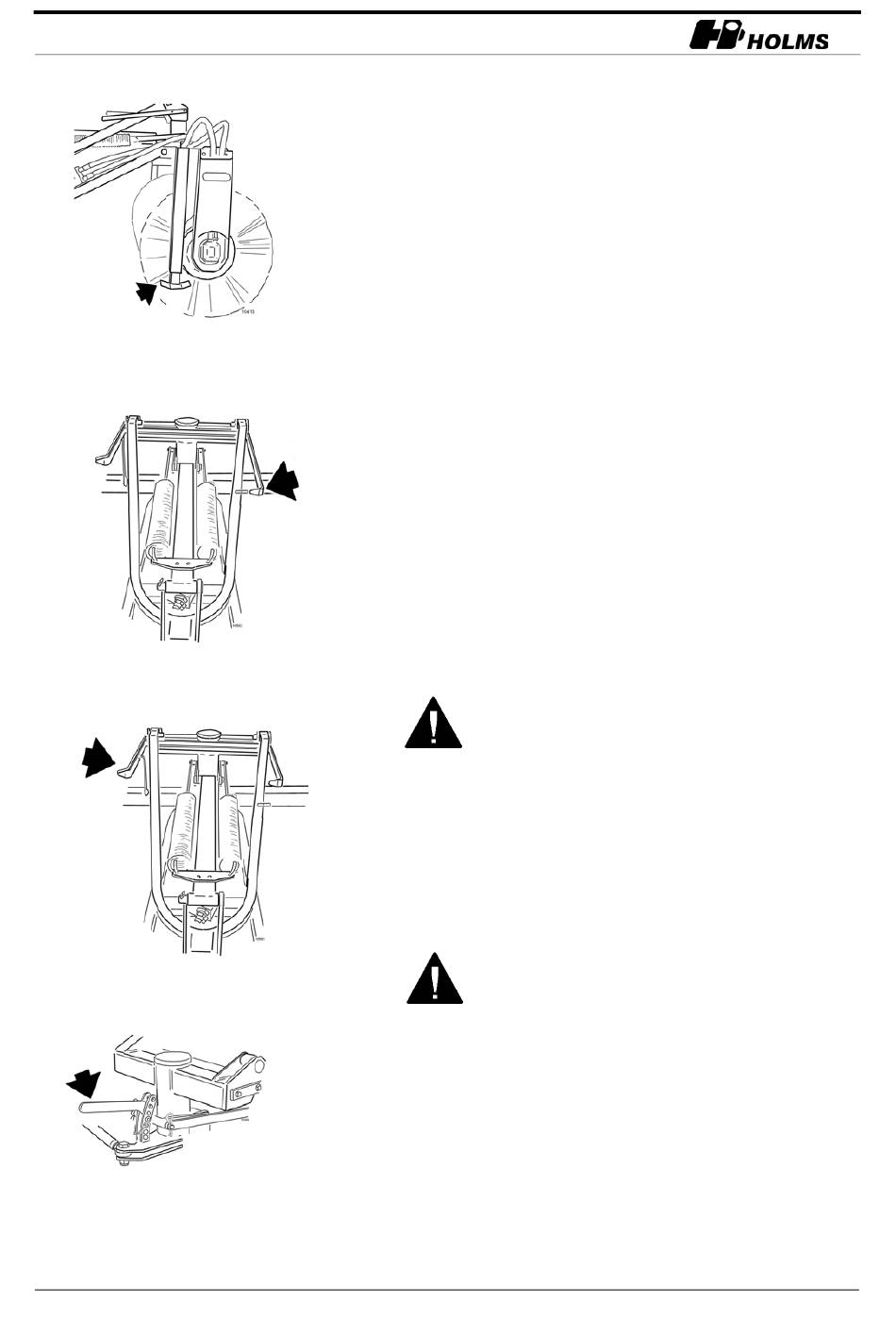

6. Stützbeine in Fahrposition
7. Höhenindikator
8. Kippindikator
9. Justierhebel
7
Einstellung der Kehrwalzenhöhe
und Vertikalstellung
1. Die Kehrwalze hochheben, die Stützbeine in Fahrposition hoch-
führen und dann sichern (bild 6).
2. Die Kehrwalze mit der 3. Hydraulikfunktion in Betrieb setzen.
3. Die Kehrmaschine mittels des Trägergerätes so weit absenken bis
sich die beiden gelben Zeiger des Höhenindikators gegenüberstehen
(bild7).
4. Mittels der Kippfunktion des Trägergerätes die Kehrmaschine so
in Position bringen, dass sich auch die Zeiger des Kippenindikators
gegenüberstehen (bild 8).
5. Eventuelle Justierung der Höhe gemäss Punkt 3.

Einstellung des Bodendruckes

Der Bodendruck der Kehrmaschine kann für verschiedene Verhält-
nisse eingestellt werden. Die Einstellung wird mit dem Justierhebel
gemacht (Bild 9) wenn die Maschine in Parklage steht (Bild 13).
ACHTUNG! Wenn eine Kehrwalze mit elektrohydraulischer Sch-
wenkung geschwenkt werden soll, muss die Walze Bodenkontakt
haben.
ACHTUNG! Nie die Hub- oder Kippfunktion des Trägergerätes
zur Einstellung des Bodendrucks verwenden.
Achtung!
Einstellungen nur bei stillstehender
Kehrmaschine vornehmen.
1. Die Kehrwalze in Arbeitsstellung bringen.
2. Die Kehrwalze gegen den Boden kurz rotieren lassen.
3. Die Breite des gekehrten Streifens messen. Sie soll normalerweise
ca 100-150 mm sein.
Achtung!
Vor einigen Justierungen immer die
Befestigung senken um die Federn zu
entlasten.
Der Bodendruck durch Senkung des Justierhebels erniedrigen.
Der Bodendruck durch Hebung des Justierhebels erhöhen (Bild 9).

Kehren

Bei normalem Kehren soll die Einstellung gemäss Abschnitt "Einstellung
von Kehrwalzenhöhe und Kippen" gemacht werden. Die gelben Markierun-
gen des Höhen- und Kippenindikators sollen sich jeweils gegenüberstehen.
Damit ist der Schnellwechsler des Radladers senkrecht zum Boden und die
Kehrwalze arbeitet mit gleichem Druck über die ganze Breite (bild 10).
