HOLMS SH 2,5 Bedienungsanleitung
Hydraulische kehrwalze
Vorschau ausblenden
Andere Handbücher für SH 2,5:
- Bedienungsanleitung (10 Seiten) ,
- Betriebsanleitung (22 Seiten)
Verwandte Anleitungen für HOLMS SH 2,5
Inhaltszusammenfassung für HOLMS SH 2,5

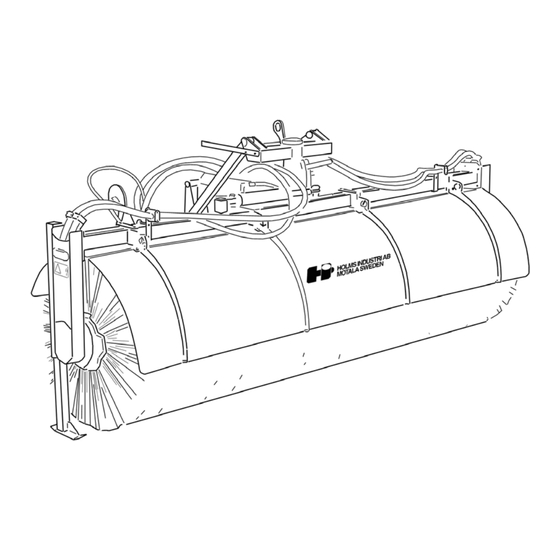

- Seite 1 Bedienungsanleitung Hydraulische Kehrwalze 2,5/3,0/3,5m Ab. Seriennr: 6000 Box 924 S-591 29 Motala Sweden + 46 141-22 41 00 + 46 141-22 41 90 © HOLMS INDUSTRI AB, ALL RIGHTS RESERVED 060405.
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorwort ............... 3 Technische Daten............4 Allgemeine Informationen........... 5 Zusätzliche Ausrüstungen .......... 5 Gebrauchsanweisung und Benutzerhinweise ..6-7 Ankuppeln an das Trägergerät ........6 Einstellung der Kehrwalzenhöhe und des Kippens .............. 6 Einstellung des Bodendruckes........6-7 Kehren ................7 Abkupplung vom Trägergerät .......... 7 Service und Wartung.......... -
Seite 3: Vorwort
Bei der Bestellung von Dichtungen für den Hydraulikmotor ist die Seriennummer des Motors anzugeben, die sich auf der Seitenwand des Motors befindet. Von nicht durch Holms Industri AB genehmigten Änderungen und Umbauten etc. wird entschieden abgeraten. Es wird außerdem vor Ersatzteilen gewarnt, die nicht unseren Empfehlungen entsprechen. -
Seite 4: Technische Daten
Technische Daten SH 2,5 SH 3,0 SH 3,5 Arbeitsbreite (m) Max. Breite (m) Max. Höhe (m) 1,52 1,52 1,52 Arbeitsbreite bei voller 30° Schwenkung Gewicht mit Standardbürsten (kg) Zusätzliches Gewicht mit Bewässerung (kg) Schwerpunkt, Mass A Standardausrüstung (mm) 1110 1120 1130 Schwerpunkt, Mass B Standardausrüstung (mm) -
Seite 5: Allgemeine Informationen
Allgemeine Information Die Kehrmaschine SH ist in der Standardversion zur Front- montage an Radlader und vergleichbare Trägergeräte vorgese- hen. Auch für LKW, Unimog und Traktoren sind auf Anfrage Montagen möglich. Die Kehrwalze wird serienmässig von 2 Hydraulikmotoren angetrieben. Empfohlene hydr. Fördermenge des Trägergerä- tes: 70-200 Ltr/Min. -
Seite 6: Gebrauchsanweisung Und Benutzerhinweise
Gebrauchsanweisung und Benutzerhinweise Ankupplung an das Trägergerät 1. Die Kehrwalze an den Schnellwechsler des Trägergerätes kupp- eln. Die Benutzerhinweise des Radladers beachten. 2. Die Schnellwechsler der Anschlusschläuche an die Lei- tungen des 3. Steuerkreises oder den Hydraulik-Motorschaltkreis des Radladers anschliessen. 3. -
Seite 7: Kehren
Achtung! Einstellungen nur bei stillstehender Kehrmaschine vornehmen. 1. Die Kehrwalze in Höhe und Neigung einstellen. 2. Die Kehrwalze kurz gegen den Boden rotieren lassen. 3. Die Breite des gekehrten Streifens messen. Sie soll norma- lerweise bei 15-25 cm liegen. Den Bodendruck durch Senkung des Justierhebels verringern. 8. -
Seite 8: Service Und Wartung
Service und Wartung Nach Arbeitsschluss • Die Kehrwalze waschen, um die Lebensdauer zu steigern und eventuelle Leckage oder andere Fehler leichter zu erkennen. • Die Kehrwalze genau untersuchen, ob Schläuche, Bürsten- schutz, Blattfeder oder Rahmen nicht beschädigt sind. Auch auf eventuelle Ölundichtigkeiten achten. 12. -
Seite 9: Bürstenaustausch
Bürstenwechsel 1. Die Schrauben lösen und den Spannring abmontieren (Abb 16). 2. Schäkel in die zwei Löcher der Schrauben am Bürstenkern einführen und eine Hubschlaufe durch die Schäkel befestigen. 3. Die Bürstenwalze senkrecht (hochkant) mit Hubvorrichtung oder anderem Hilfsmittel anheben. 16. -
Seite 10: Montage Der Bürstenwalze
Montage der Bürstenwalze 1. Die Bürstenwalze auf die Mitnehmerhülse des montierten Seitenrahmens setzen (Abb 20). 2. Den Seitenrahmen mit Hydraulikmotor und Mitnehmer- hülse auf die zwei Führungsstifte montieren (Abb 21). Achtung! Klemmgefahr. 20. Bürstenwalze aufgesetzt 3. Die vier Schrauben des Seitenrahmens festschrauben (Abb 22).
