Montage Der Bürstenwalze - HOLMS SH 2,5 Bedienungsanleitung

5. Der Bürstenkern auf eventuelle Schäden kontrollieren.
6. Einen Endring am Bürstenkern festschrauben Bild 19.
7. Der Bürstenkern mit dem Endring nach unten senkrecht
aufrichten.
8. Ein Bürstenelement mit Führungsstift in eine der Bürstenführun-
gen montieren.
9. Einen Zwischenring aufsetzen.
10. Ein Bürstenelement, gedreht, wie im Bild 20, montieren und ein-
en Zwischenring aufsetzen.
11. Abwechselnd Bürstenringe und Zwischenringe aufsetzen.
Achtung! Die Bürstenringe sollen wechselweise, wie im Bild 21
gezeigt, montiert werden.Dies ist nur für Bee-line Bürsten gültig.
12. Am Aussenende des Bürstenkerns können zwei Bürstenele-
mente aufgesetzt werden so dass die volle Kernlänge/Breite erreicht
wird.
13. Den anderen Endring festschrauben.
Montage der Bürstenwalze
1. Die Bürstenwalze auf die Mitnehmerhülse des montierten Seiten-
rahmens setzen.
2. Den Seitenrahmen mit Hydraulikmotor und Mitnehmerhülse, auf
die zwei Führungsstifte montieren.
Achtung! Klemmgefahr.
3. Die vier Schrauben des Seitenrahmens festschrauben.
4. Die Befestigungen der Hydraulikschläuche am Querrahmen an-
bringen.
Bewässerung (zusätzliche Ausrüstung)
•
Die Pumpe darf nicht über einen längeren Zeitraum trocken ge-
fahren werden. Sobald das Wasser verbraucht ist, muss sie abge-
schaltet werden.
•
Das Gerät hat Wasserfilter, damit es nicht durch Verunreinigungen
verstopft wird. Die Filter sitzen in der Einfüllöffnung des Wasser-
tanks und können gereinigt und wiederverwendet werden. Die Filter
müssen sich beim Füllen an der richtigen Stelle befinden, sonst be-
steht die Gefahr, dass Pumpe und Bewässerungsausrüstung beschä-
digt werden.
•
Bei Frostgefahr den Wassertank, die Wasserpumpe und die zuge-
hörigen Schläuche leeren. Am besten wird zuerst der Tank geleert,
dann wird die Pumpe 20-30 Sekunden lang leer gefahren. Beim
Leeren des Tanks die Schlauchkupplung am Tank lösen.
© HOLMS INDUSTRI AB, ALL RIGHTS RESERVED 060406.

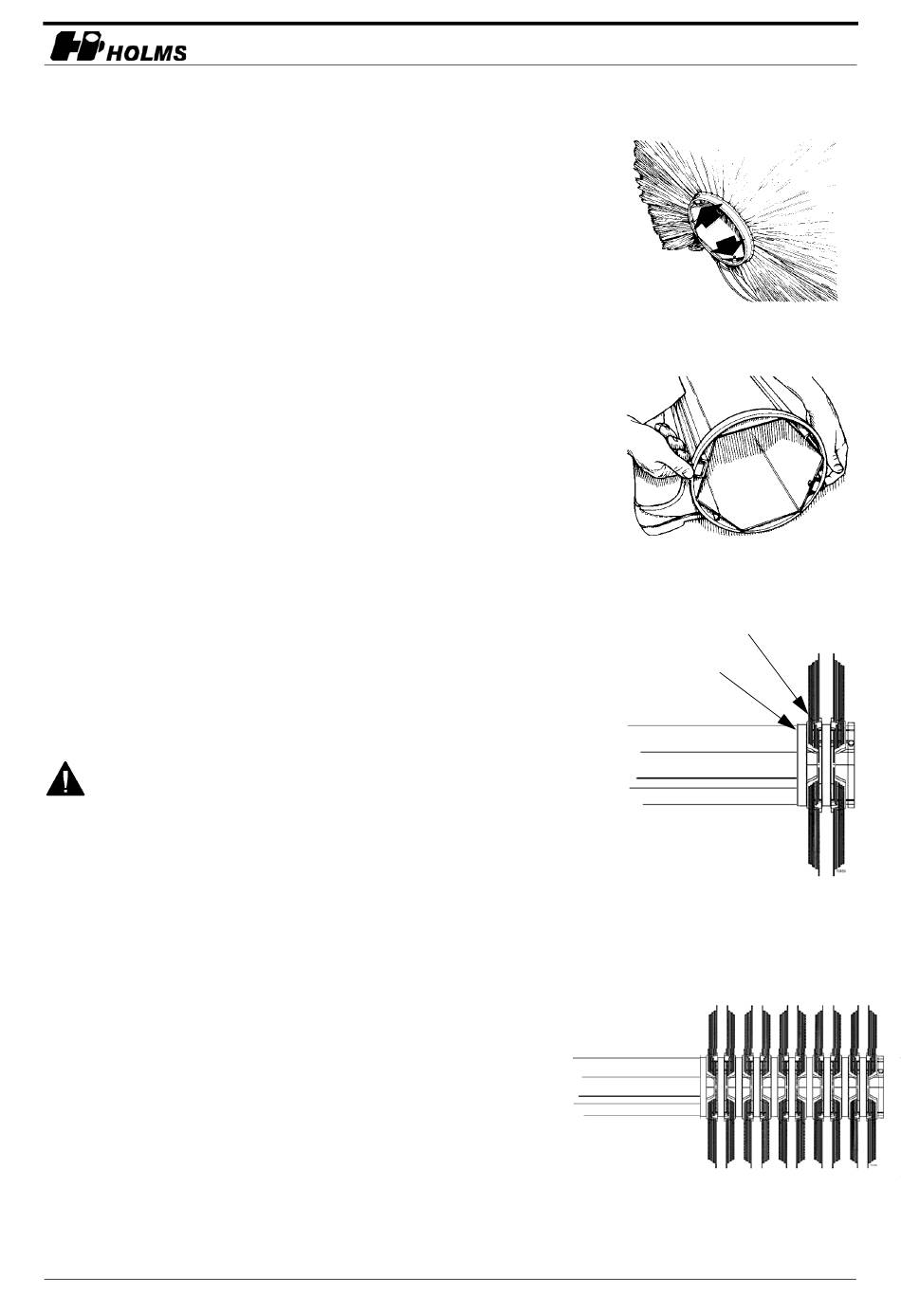

18. Die Schrauben des Endringes
