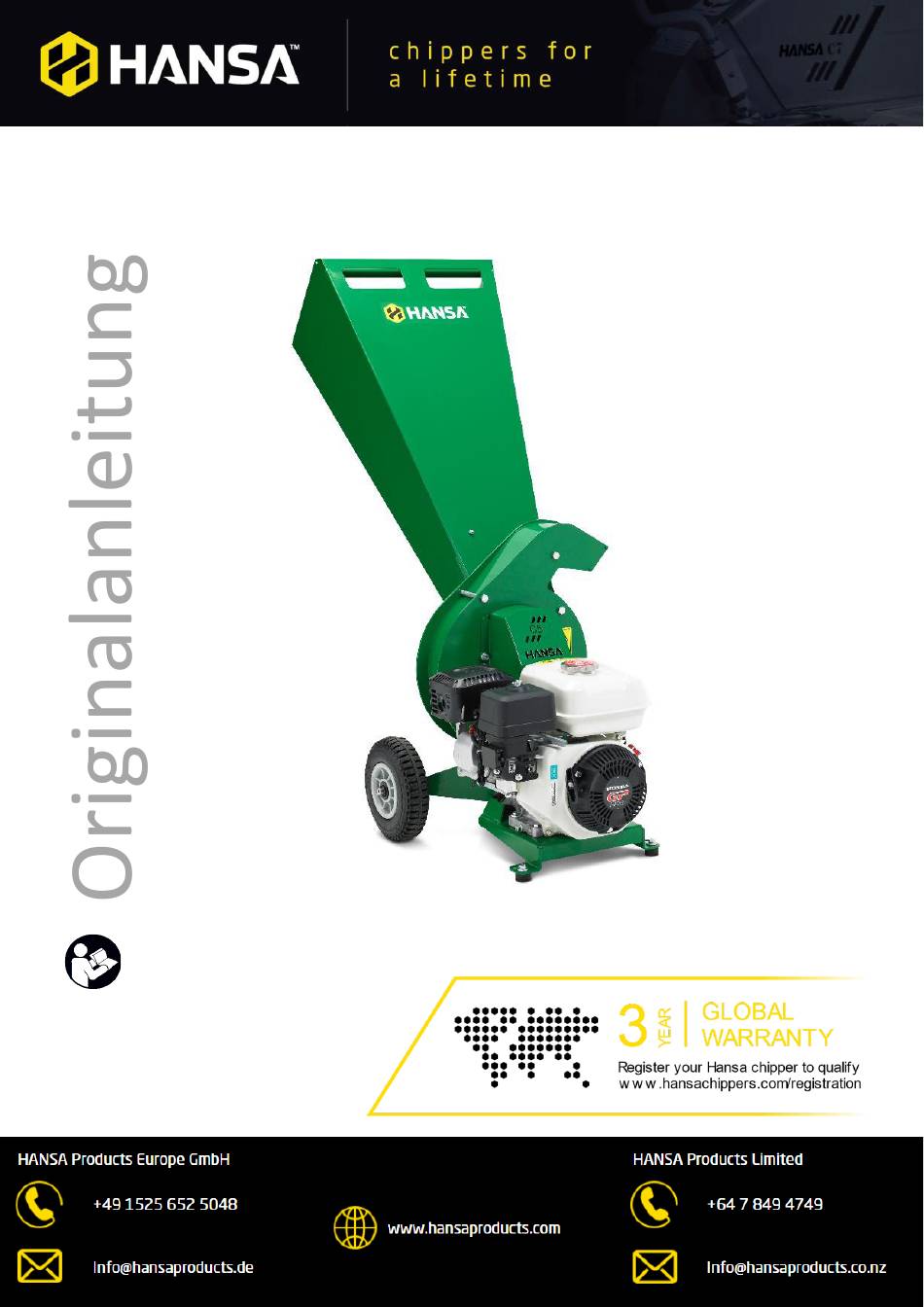

HANSA C5
Betriebs-, Instandhaltungs- und Sicherheitshandbuch
Alle Bediener müssen diese Betriebsanleitung
vollständig lesen und verstehen, bevor sie den
Häcksler verwenden. Bewahren Sie dieses
Handbuch zur späteren Verwendung auf.
1
Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021
© Hansa Chippers 2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hansa C5

Inhaltszusammenfassung für Hansa C5

  • Seite 1 HANSA C5 Betriebs-, Instandhaltungs- und Sicherheitshandbuch Alle Bediener müssen diese Betriebsanleitung vollständig lesen und verstehen, bevor sie den Häcksler verwenden. Bewahren Sie dieses Handbuch zur späteren Verwendung auf. Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 2: Inhaltsverzeichnis

    Hansa Häcksler – eingeschränkte Garantie ....................30 Deutschland ......................................... 30 Europe ..........................................30 Global ............................................ 30 Eingeschränkte Garantie – Honda-Motor ....................30 Inbetriebnahme – Checkliste und Registrierung ..................30 EU-Konformitätserklärung ........................... 31 Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 3: Was Kann Mein Hansa Häcksler Verarbeiten

    Was kann mein Hansa Häcksler verarbeiten? Verwendungszweck des Häckslers Der C5 Hansa Häcksler ist für die Verarbeitung von organischem Material einschließlich Holzästen mit einem Durchmesser von höchstens 60 mm ausgelegt. Verwenden Sie den Häcksler NICHT für andere Zwecke. Organische Abfälle umfassen: Astschnitt, Stiele, Wurzeln, pflanzliche Stoffe, Heu, Gras, Rinde, Trockenmist, Äste...
  • Seite 4 Inhalt des Kartons Häckslergehäuse Radachse Befestigungssatz Karton 2 enthält:  Einzugstrichter  Ein Befestigungssatz mit für die Montage erforderlichen Teilen  Dokumentation (Hansa-Betriebshandbuch, Garantiekarte und Honda-Motorhandbuch) Einzugstrichter Dokumentation Befestigungssatz Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...
  • Seite 5 Inhalt des Befestigungssatzes (Karton 2) Art.-Nr. Zwei Schrauben zum Befestigung des Einzugtrichters Zwei Unterlegscheiben zum Befestigung des Einzugtrichters Zwei Federscheiben zum Befestigung des Einzugtrichters Zwei Muttern zum Befestigung des Einzugtrichters Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 6: Montage Des Häckslers

    Ziehen Sie alle vier Schrauben gleichmäßig mit zwei 10- mm-Schlüsseln an. Ziehen Sie sie nicht zu fest, da sich dadurch die Klemmplatte verbiegen kann. Prüfen Sie, ob die Achse auf beiden Seiten richtig befestigt ist. Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 7: Montage Des Einzugtrichters

    (Artikel Nr. 6), die Federscheiben (Artikel Nr. 7) und die Muttern (Artikel Nr. 8) ein. Stellen Sie sicher, dass die schwere Unterlegscheibe das Häckslergehäuse (oben) und die Federscheibe die Mutter (unten) berührt. Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 8: Sicherheit

    Abtrennen von Gliedmaßen Material mit einem Stock in den Einzugstrichter schieben Stock NICHT über die Gummiklappe hinaus schieben Tragen Sie beim Bedienen der Maschine Lärm Gehörschäden immer einen Gehörschutz. Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...
  • Seite 9 Fett. Waschen Sie die Haut bei Vergiftung, Hautreizung, Verunreinigung mit Benzin, Öl oder Fett. Benzin, Öl, Fett schädliche Dämpfe Tanken Sie den Häcksler NICHT in geschlossenen Räumen auf. Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 10: Betrieb

    Kraftstoffe sind brennbar und Dämpfe sind explosiv Verwenden Sie nur einen zugelassenen Kraftstoffbehälter Der Tankdeckel muss nach dem Auftanken stets wiedereingesetzt und fest angezogen werden Lassen Sie den Motor vor dem Auftanken abkühlen Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 11: Sichere Betriebsweise

    Bewegen Sie den Häcksler, sodass der Auswurftrichter vom Stapel weg weist, oder bewegen Sie das verarbeitete Material, um Verstopfungen zu vermeiden Schalten Sie den Motor aus, wenn Sie den Arbeitsbereich verlassen Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 12: Do Not

    Nähe eines beweglichen Teils bringen Keine Schutzvorrichtungen vom Häcksler entfernen, außer wenn der Motor ausgeschaltet und der Schneidrotor vollständig zum Stillstand gekommen ist Häcksler nicht unbeaufsichtigt eingeschaltet lassen Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 13: Startvorgang

    Motor zu starten. Chokehebel Position „OFF“ (Aus) Wenn der Motor angelassen und aufgewärmet ist (ca. 10 Sekunden), schieben Sie den Chokehebel in die Stellung „OFF“ (Aus) (siehe Abbildung) Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 14: Abschaltvorgang

    Drehen Sie den Motorschalter in die Position „OFF“ (aus) Kraftstoff Der Häcksler benötigt zum Betrieb bleifreies Benzin 91 oder E10 - Benzin. Überprüfen Sie vor dem Starten den Benzinstand. Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 15: Lagerung

    Transport Der C5 ist so konzipiert, dass er von einer Person bewegt werden kann. Dazu muss er an beiden Griffen oben am Einzugstrichter nach hinten geneigt werden, damit das Gewicht auf die Räder übertragen wird. Der Häcksler kann so zum und vom Arbeitsort bewegt werden.

  • Seite 16: Fehlerbehebung

    Ersetzen oder reparieren Sie beschädigte Teile. Überprüfen Sie, ob lose Teile vorhanden sind, und ziehen Sie diese fest. Versuchen Sie NICHT, den Häcksler zu reparieren, wenn Sie nicht entsprechend kompetent sind. Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 17: Wartung

    Eine beschädigte Schutzvorrichtung muss sofort durch eine identische oder gleichwertige Schutzvorrichtung ersetzt werden. Es wird empfohlen, sich an Hansa zu wenden, um eine Schutzvorrichtung zu erhalten. Schneidrotorlager schmieren Nehmen Sie den Einzugstrichter ab, indem sie die Schrauben und Muttern, mit denen er befestigt ist, mit zwei 13-mm-Schlüsseln entfernen.
  • Seite 18 Gehäuseschrauben nicht fest, bevor diese Laschen ausgerichtet sind. Richten Sie die „Haken“ an der Gehäusewand mit den Laschen hinten am Gehäuse aus. Richten Sie die vier verbliebenen Laschen aus. Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 19: Nachschärfen Und Auswechseln Der Messer

    So schärfen Sie die Messer nach: Wenn Sie keinen Flächenschleifer haben oder nicht sicher sind, wie Sie die Messer nachschärfen sollten, wenden Sie sich an einen professionellen Messerschleifer oder an Hansa, um das Nachschärfen zu veranlassen. Erforderliche Werkzeuge und Materialien zum Nachschärfen (ca. 40 Minuten): •...

  • Seite 20: Schärfen Der Messer

    Messen Sie die Breite des Messers und stellen Sie sicher, dass sie nach dem Schärfen mindestens 35 mm beträgt. Wenn das Messer kürzer als 35 mm ist, muss es ersetzt werden. Wenden Sie sich diesbezüglich an Ihren Hansa- Händler vor Ort.

  • Seite 21: Erneutes Einsetzen Der Messer

    Wenn die Klingen geschärft werden, wird Material von ihnen entfernt, was die Gewichtsverteilung im Rotor beeinflusst. Der Rotor muss nach dem Schärfen der Klinge nach der unten beschriebenen Methode entsprechend ausgewuchtet werden: Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...
  • Seite 22 Zweige und Faserstoffe unverarbeitet durchgezogen werden. Drehen Sie den Schneidrotor von Hand, um sicherzustellen, dass er sich frei dreht. Messer Schneidrotor Lager Kante des Rotors 3 mm Abstand 1 mm Abstand Gegenmesser Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...
  • Seite 23 WARNUNG Jedes Mal, wenn die Messerspannschrauben bis 22 Nm angezogen und wieder gelöst werden, verringert sich die Lebensdauer der Schrauben. Es wird empfohlen, die Messerspannschrauben nach jedem sechsten Schärfen zu ersetzen. Ersatzschrauben erhalten Sie von Hansa. Verwenden Sie nur Originalschrauben von Hansa, um die Klingen zu montieren.

  • Seite 24: Motorwartung

    Prüfen Sie den Ölstand mit dem Messstab. Er muss nahe der oberen Grenze sein, aber nicht darüber hinaus gehen. Schrauben Sie den Öleinfülldeckel/Messstab wieder in das Loch. Entsorgen Sie das gebrauchte Motoröl umweltgerecht. Öleinfülldeckel / Messtab Ölablassschraube Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 25: Riemenspannung

    Riemenspannung erreicht ist. Der Riemen sollte sich bei Druck um 5 mm biegen. Ziehen Sie mit zwei 16-mm-Schlüsseln die beiden Spannmuttern unten am Häcksler wieder an. Spannmuttern Prüfen Sie erneut die Riemenspannung. Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 26: Auswechseln Des Riemens

    Lösen und entfernen Sie den Motor mit zwei 13-mm- Schraubenschlüsseln (4 x M8 Muttern). Ersetzen Sie den Riemen (A21-Keilriemen). Setzen Sie den Motor wieder in und ziehen Sie die Befestigungselemente wieder fest. Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 27: Schraubendrehmoment

    Schraubendrehmoment Kennzeichnung der relativen Festigkeit von Schrauben Empfohlenes Empfohlenes Anzugsdrehmoment Anzugsdrehmoment Schraubengröße Schlüsselgröße Lb ft Lb ft 13 mm 16 mm 12,5 18 mm 24 mm 30 mm Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 28: Spezifikationen

    286 x 6 mm Schneidscheibedurchmesser 25.4 mm Messer Häckselleistung 60 mm Einzugsart Automatisch Einzugssystem Öffnung des 100 x 130 mm Einzugstrichters Auswurfhöhe 585 mm Auswurfssystem Art des Auswurftrichters Fest Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 29: Aufkleber

    Aufkleber Aufkleber Beschreibung Platzierung Seite des Einzugstrichters Allgemeine Hinweise zur Maschinensicherheit und zum Einzugstrichter Rotorgehäuse vorne, neben dem Riemenschutz Riemenabdeckung Gefahr Auswurfablenkblech Auswurftrichter- und Ablenkblechsicherheit Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...

  • Seite 30: Hansa Häcksler - Eingeschränkte Garantie

    Deutschland Deutschland Eingeschränkte Garantie – Honda-Motor Der eingebaute Motor im C5 Hansa Häcksler ist über die Honda Global Garantie abgedeckt. Diese Garantie ist eine eingeschränkte Garantie, Sie finden weitere Information über der Honda Global Garantie in der Honda Motor Bedienungsanleitung.

  • Seite 31: Eu-Konformitätserklärung

    Darüber hinaus wird festgestellt, dass auch Folgendes angewendet wurde: ISO 7010:2011 ISO 11684:1995 ISO 13857:2008 EN 50434:2014 EN 50581:2012 Unterzeichnet für und im Auftrag von: Martin Vogel Geschäftsführer Hamilton, Neuseeland 3. September 2020 Hansa C5 B&I-Handbuch – OM-018 Revision A 01/05/2021 © Hansa Chippers 2021...
