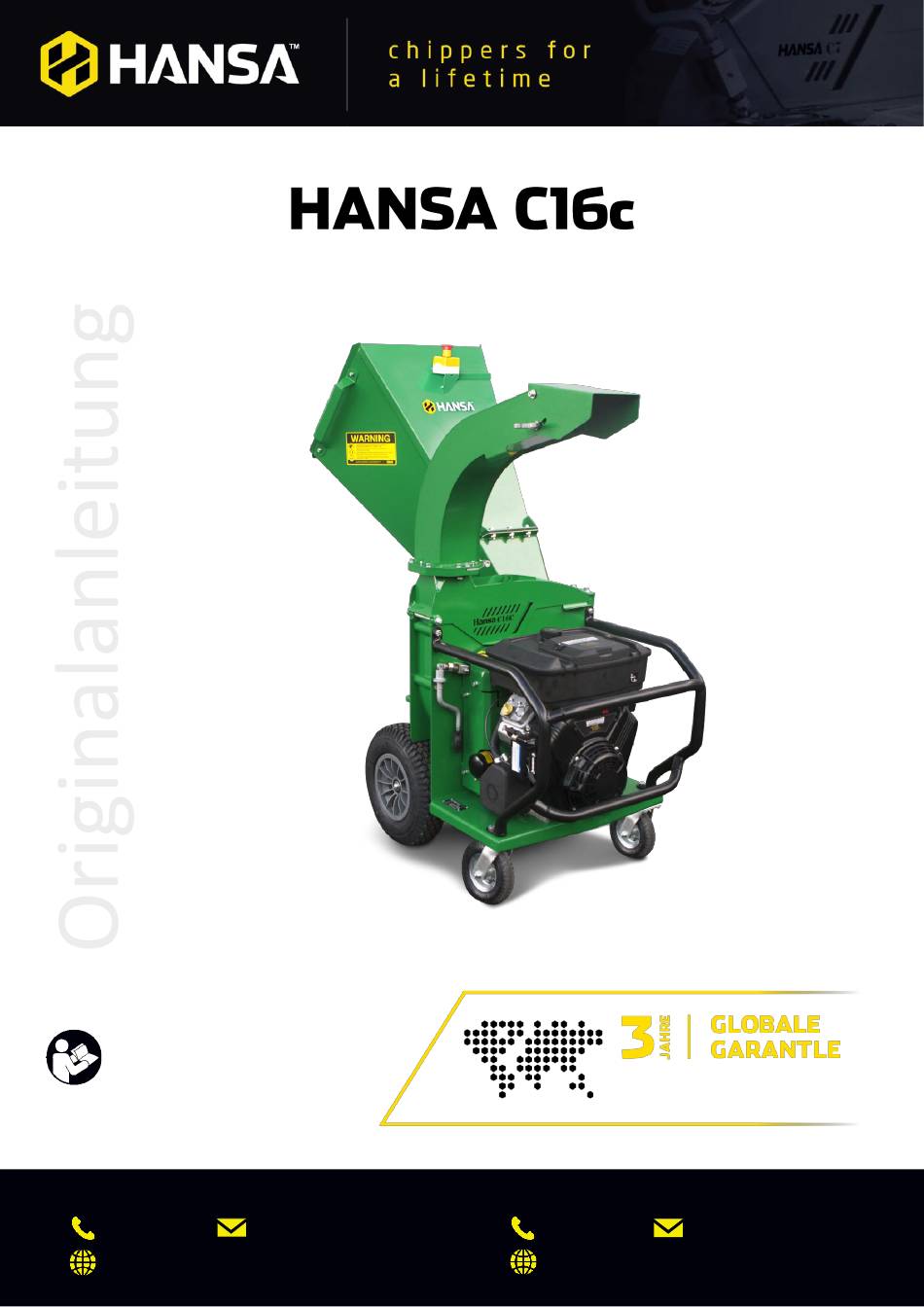

Betriebs-, Instandhaltungs- und Sicherheitshandbuch
WICHTIG: Alle Bediener müssen dieses
Handbuch vollständig lesen und
verstehen, bevor sie den Häcksler in
Betrieb nehmen. Bewahren Sie dieses
Handbuch zur späteren Verwendung auf.
GARTENLAND DEUTSCHLAND
+49 4281 712 777
www.gartenland.de
info@gartenland.de
Registrieren Sie Ihren Hansa Häcksler, unter
www.hansaproducts.com/registration
HANSA NEUSEELAND
HANSA NETHERLANDS
+64 7 849 4749
+024 622 1270
www.hansaproducts.com
www.hansaversnipperaar.nl
info@hansaproducts.co.nz
info@angenendt.nl
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hansa C16c
Inhaltszusammenfassung für Hansa C16c
- Seite 1 Betriebs-, Instandhaltungs- und Sicherheitshandbuch WICHTIG: Alle Bediener müssen dieses Handbuch vollständig lesen und verstehen, bevor sie den Häcksler in Betrieb nehmen. Bewahren Sie dieses Registrieren Sie Ihren Hansa Häcksler, unter Handbuch zur späteren Verwendung auf. www.hansaproducts.com/registration GARTENLAND DEUTSCHLAND HANSA NEUSEELAND...
-
Seite 2: Inhaltsverzeichnis
RKLÄRUNGEN HANSA GLOBALE EINGESCHRÄNKTE GARANTIE ..........................23 EINGESCHRÄNKTE GARANTIE – MOTOR ..............................25 INBETRIEBNAHME – CHECKLISTE UND REGISTRIERUNG ......................... 25 INFORMATIONEN ZUM SCHALLAUSGANG ............................... 26 EC-KONFORMITÄTSERKLÄRUNG ................................27 Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... -
Seite 3: Was Kann Mein Hansa Häcksler Verarbeiten
Was kann mein Hansa Häcksler verarbeiten? Verwendungszweck des Häckslers Der Hansa C16c Häcksler ist für die Verarbeitung von organischem Material einschließlich Holzästen mit einem Durchmesser von höchstens 110 mm geeignet. Er ist für die regelmäßige Nutzung durch teilkommerzielle Gartenpflegefirmen und Miet- /Verleihfirmen konzipiert. -
Seite 4: Für Die Montage Gelieferte Teile
4 mm Inbusschlüssel zum Montieren der Not-Halt-Halterung Für die Montage gelieferte Teile Alle Befestigungselemente zur Befestigung des Einzugs- und Auswurftrichters am Häcksler sind im Lieferumfang enthalten. Einzugstrichter Auswurftrichter Häckslergehäuse Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... -
Seite 5: Montage Des Häckslers
Montage des Häckslers Der Hansa Häcksler für Unterholz wird möglicherweise ohne montierten Einzugs- und Auswurftrichter geliefert. Alle Befestigungselemente (Schrauben, Muttern und Unterlegscheiben) befinden sich an ihren jeweiligen Komponenten. Montage des Auswurftrichters Fetten Sie den Flansch am Häcksler leicht ein. Schieben Sie den Auswurftrichter auf den gefetteten Flansch des Häckslergehäuses... -
Seite 6: Montage Des Einzugstrichters
Richten Sie die Löcher aus und setzen Sie die Schrauben, Unterlegscheiben und Muttern ein. Stellen Sie sicher, dass die große Unterlegscheibe den Schraubenkopf berührt. Stecken Sie die Not-Aus-Verdrahtung in die Verdrahtung des Häckslergehäuses. Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... -
Seite 7: Sicherheit
Stehen Sie sich NICHT vor dem Auswurftrichter. Stellen Sie die Maschine NICHT so auf, dass der Auswurftrichter auf eine harte Oberfläche gerichtet ist. Einziehen von Schnittwunden und Kratzer Tragen Sie Schutzhandschuhe. Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... -
Seite 8: Betrieb
• Frisch geschnittenes Material lässt sich besser verarbeiten als trockenes Material. • Der maximale Durchmesser der Holzäste für den C13c und den C16c beträgt 90 mm bzw. 110 mm. Sichere Einrichtung Vor der Inbetriebnahme: Stellen Sie sicher, dass der Häcksler in einem offenen Bereich und auf festem Boden positioniert ist Stellen Sie sicher, dass der Auswurftrichter das Material auf einen weichen Boden (z. -
Seite 9: Sichere Betriebsweise
Bewegen Sie den Häcksler, sodass der Auswurftrichter vom Stapel weg weist, oder bewegen Sie das verarbeitete Material, um Verstopfungen zu vermeiden Schalten Sie immer den Motor aus, wenn Sie den Arbeitsbereich verlassen Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... - Seite 10 in die Nähe eines beweglichen Teils bringen Keine Schutzvorrichtungen vom Häcksler entfernen, außer wenn der Motor ausgeschaltet und der Schneidrotor vollständig zum Stillstand gekommen ist Häcksler nicht unbeaufsichtigt eingeschaltet lassen Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019...
-
Seite 11: Startvorgang - C16C
Wenn der Motor angelassen und aufgewärmt ist (ca. 10 Sekunden), drehen Sie den Chokehebel in die Stellung „off“ (Aus), indem Sie ihn in Richtung Motor drücken. Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... -
Seite 12: Abschaltvorgang - C16C
Einrastgriff gegen den Uhrzeigersinn bis zum Anschlag drehen. Drehen Sie den Motorschalter und den Motorschalter Kraftstoffhebel Kraftstoffhebel in die Position „off“ (Aus). (Stellung "off" (Position (Aus)) „off“ (Aus)) Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... -
Seite 13: Benzin
Benzin Der C16c Häcksler benötigt zum Betrieb bleifreies Benzin. Überprüfen Sie den Benzinstand vor dem Start. WARNUNG Schalten Sie den Riemenantrieb NICHT ab, während der Häcksler mit voller Drehzahl läuft, da dies zu Reibung und Vibrationen am Riemenantrieb führt. Not-Aus Der Not-Aus-Schalter ist ein Schalter zum sofortigen Abschalten des Motors. -
Seite 14: Wartung
✓ Prüfen Sie den Häcksler auf lose Schrauben und Muttern. ✓ Prüfen Sie die Riemenspannung (siehe Abschnitt zur Riemenspannung). Die Riemen dehnen sich, wenn sie neu sind. ✓ Fetten Sie die beiden Schneidrotorlager ein. Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... -
Seite 15: Nachschärfen Und Auswechseln Der Messer
Eine beschädigte Schutzvorrichtung muss sofort durch eine identische oder gleichwertige Schutzvorrichtung ersetzt werden. Es wird empfohlen, sich an Hansa zu wenden, um eine Schutzvorrichtung zu erhalten. Nachschärfen und Auswechseln der Messer Woher weiß ich, dass die Messer nachgeschärft werden müssen? ... -
Seite 16: Schärfen Der Messer
Bewegung im Schneidrotor beim Eindringen in das Holz zu ermöglichen. Wenn nicht genügend Abstand vorhanden ist, kann die Messerkante beim Schneiden schwerer Äste das Gegenmesser durch Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... -
Seite 17: Einstellung/Ersetzen Des Gegenmessers
WARNUNG: Jedes Mal, wenn die Messerspannbolzen bis zu 35 Nm drehmomentiert und wieder gelöst werden, wird die Lebensdauer der Schrauben reduziert. Die Messerspannbolzen müssen meistens nach sechsmaligem Schärfen ausgetauscht werden. Kontaktieren Sie Hansa für Ersatzbolzen (m8x35 Senkbolzen der Klasse 8.8 oder höher). Verwenden Sie nur echte Hansa-Bolzen. -
Seite 18: Motorwartung
Schrauben Sie die Ölablassschraube wieder ein und füllen Sie SAE 10W30 oder SAE 10W40 durch den Öleinfülldeckel/das Messstabloch in den Motor. Die Ölkapazität des C16c beträgt 1,4 l. Überprüfen Sie den Ölstand erneut. Er sollte sich in der Nähe der oberen Grenzwertanzeige auf dem Messstab befinden, jedoch nicht darüber. -
Seite 19: Einstellen Der Riemenspannung
Verstellblock berühren. Drehen Sie dann gleichzeitig die obere Mutter im Uhrzeigersinn und die untere Mutter gegen den Uhrzeigersinn, um sie zu sichern. Verstellmuttern Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... -
Seite 20: Auswechseln Des Riemens
Lösen und entfernen Sie den Überrollkäfig (4xM12- Schrauben) mit einem 19-mm-Schlüssel. Lösen und entfernen Sie den Riemenscheibenschutz (8xM8 Kopfschrauben) mit einem 5-mm-Inbusschlüssel. Hinweis: Motor ist in dieser Ansicht nicht angezeigt. Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... - Seite 21 Kante über die obere und untere vordere Riemenscheibe legen. Wenn sie nicht in einer Linie sind, lösen Sie die vier Schrauben, mit denen der Motor am Gehäuse befestigt ist, und wiederholen Sie diesen Schritt. Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019...
-
Seite 22: Reifendruck
31,75 mm Wellendurchmesser Messer Einzugssystem 110 mm Häckselleistung Einzugsart Einzug durch Schwerkraft, automatisch 170 x 220 mm Öffnung des Einzugstrichters Auswurfsystem 1580 mm Auswurfhöhe 270° Drehteil Art des Auswurftrichters Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... -
Seite 23: Sicherheitsaufkleber
Tragen Sie Tragen Sie Tragen Sie Auswurfberei Häckselvorgang Hebepunkt Inbetriebnahme das einen enganliegende eine chdes s den Hebel am Benutzerhandbuch. Gehörschutz. Arbeitshandschuhe. Schutzbrlle. Auswurfschac Auswurfschacht hts auf. fest. Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019... - Seite 24 Uhrzeigersin eingeschlate sie sich Messer t fest sind und n drehen. n drehen. t ist. bewegen säubern, fixieren Sie die oder nachziehen Hebel. rotieren. oder herausnehme n müssen. Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019...
-
Seite 25: Hansa Globale Eingeschränkte Garantie
Kaufnachweis mit der klar ausgewiesenen Geräteseriennummer für Garantiezwecke akzeptiert. Wenn keine dieser Unterlagen verfügbar ist und HANSA keine Aufzeichnung der Angaben zum Käufer hat, wird die Garantiefrist ab dem entsprechenden Verkaufsdatum des Großhändlers berechnet. Jeder Anspruch unter dieser Garantie muss innerhalb der unten angegebenen Garantiezeit geltend gemacht werden. - Seite 26 Meeresbrisen, Salz oder anderen Umwelteinflüssen entstehen. Einschränkungen • HANSA behält sich das Recht vor, ein Produkt zu ändern, zu modifizieren und zu verbessern, ohne die Verpflichtung einzugehen, ein zuvor verkauftes Produkt, das diese Modifikationen nicht aufweist, zu ersetzen. • In keinem Fall übersteigt die Haftung von HANSA den Kaufpreis des Produkts.
-
Seite 27: Eingeschränkte Garantie - Motor
Eingeschränkte Garantie – Motor Die eingebaute Motoren in der C13c und C16c Hansa Häckslern sind über die Honda und oder Briggs and Stratton Global Garantie abgedeckt. Diese Garantien sind eingeschränkte Garantien, Sie finden weitere Information über der Honda und/oder Briggs and Stratton Global Garantien in der Motor Bedienungsanleitung. -
Seite 28: Informationen Zum Schallausgang
Informationen zum Schallausgang Der Schallleistungspegel und der Schalldruckpegel des Hansa C16c wurden gemäß den folgenden Prüfvorschriften gemessen: Richtlinie 2000/14/EG EN ISO 3744:2010 ISO 11201:2010 ISO 4871:1996 EN 13683:2003 Der garantierte Schallleistungspegel, der vom Hersteller gemäß der Richtlinie 2000/14/EG anzugeben ist, lautet: Hansa C16c: 109 dB (A) relativ zu 1pW. -
Seite 29: Ec-Konformitätserklärung
ISO 7010:2011 ISO 11684:1995 ISO 13857:2008 EN 13683:2003 EN 50581:2012 Unterzeichnet für und im Auftrag von: Hansa Products Ltd ________________________ Martin Vogel, Geschäftsführer Hamilton, Neuseeland 10. September 2017 Hansa C16c B&W-Handbuch – OM-049 Revision F 30/09/2022 © Hansa Chippers 2019...
