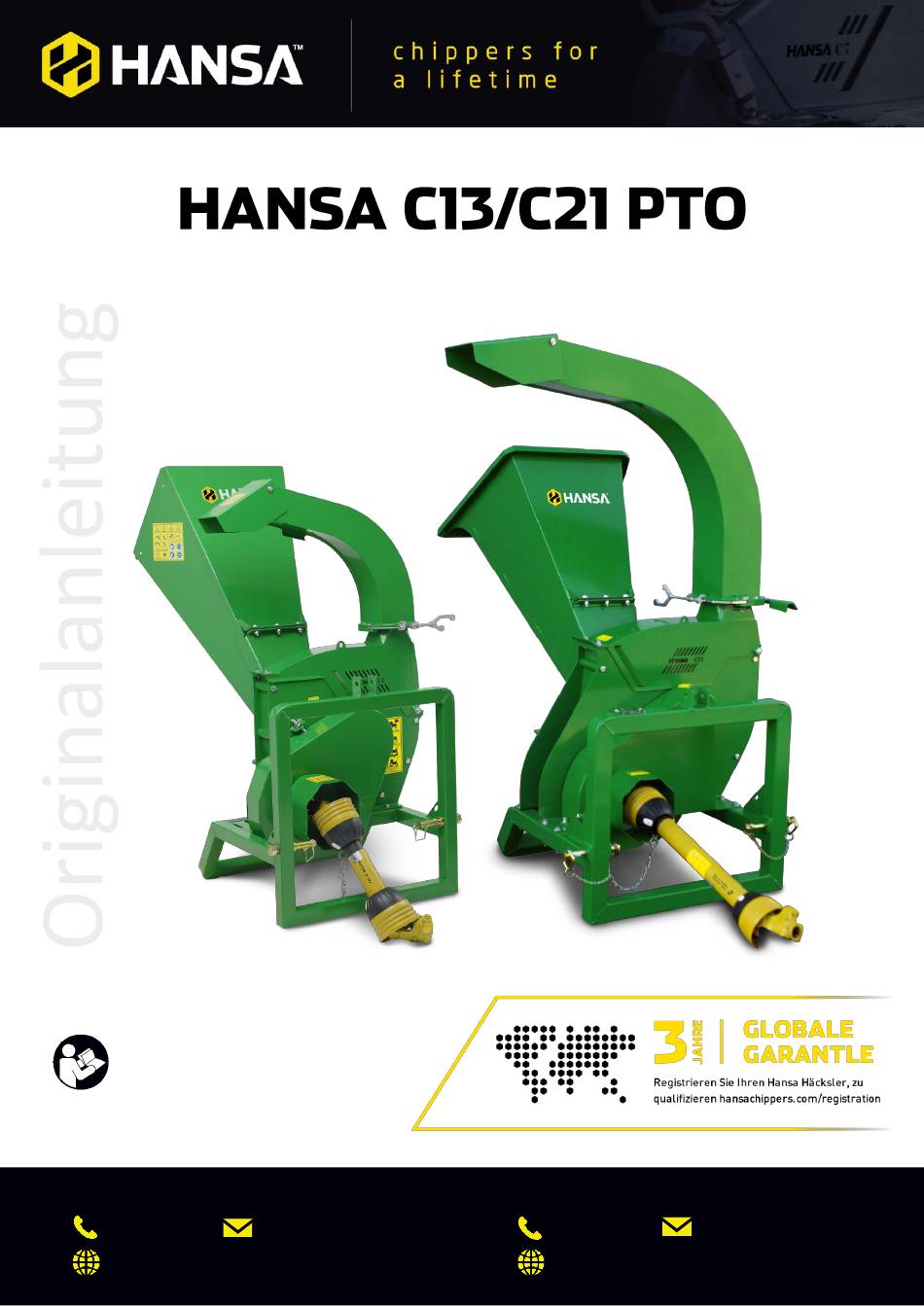

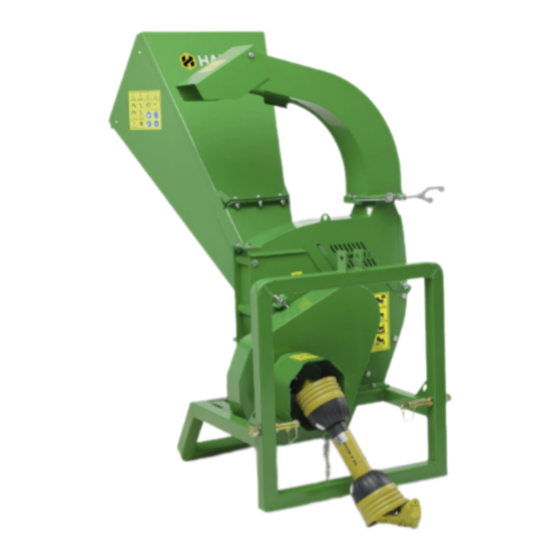

Betriebs-, Instandhaltungs- und Sicherheitshandbuch
WICHTIG: Alle Bediener müssen dieses
Handbuch vollständig lesen und
verstehen, bevor sie den Häcksler
verwenden. Bewahren Sie dieses
Handbuch zur späteren Verwendung auf.
GARTENLAND DEUTSCHLAND
+49 4281 712 777
www.gartenland.de
info@gartenland.de
HANSA NEUSEELAND
+64 7 849 4749
www.hansaproducts.com
info@hansaproducts.co.nz
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hansa C13 PTO
Inhaltszusammenfassung für Hansa C13 PTO
- Seite 1 Betriebs-, Instandhaltungs- und Sicherheitshandbuch WICHTIG: Alle Bediener müssen dieses Handbuch vollständig lesen und verstehen, bevor sie den Häcksler verwenden. Bewahren Sie dieses Handbuch zur späteren Verwendung auf. HANSA NEUSEELAND GARTENLAND DEUTSCHLAND +64 7 849 4749 info@hansaproducts.co.nz +49 4281 712 777 info@gartenland.de www.hansaproducts.com...
-
Seite 2: Inhaltsverzeichnis
OLZEN REHMOMENT SPEZIFIKATIONEN ..................................15 AUFKLEBER....................................15 HANSA GLOBALE EINGESCHRÄNKTE GARANTIE ............... ERROR! BOOKMARK NOT DEFINED. INBETRIEBNAHME – CHECKLISTE UND REGISTRIERUNG ......................20 INFORMATIONEN ZUM SCHALLAUSGANG (C13 PTO) ......................... 21 INFORMATIONEN ZUM SCHALLAUSGANG (C21 PTO) ......................... 21 EC-KONFORMITÄTSERKLÄRUNG (C13 PTO) ..........................22 EC-KONFORMITÄTSERKLÄRUNG (C21 PTO) .......................... -
Seite 3: Was Kann Mein Hansa Häcksler Verarbeiten
Was kann mein Hansa Häcksler verarbeiten? Verwendungszweck des Häckslers Der C13/C21 PTO Hansa Häcksler ist für die Verarbeitung von organischem Material einschließlich Holzästen mit einem Durchmesser von höchstens 90 mm/130 mm ausgelegt. Ist fuer die regelmäßige Nutzung konzipiert, um große Gärten, Freizeit- Grundstücke, Anbauflächen zu erhalten und für die Nutzung durch teilkommerzielle Gartenpflegefirmen. -
Seite 4: Komponenten Des Häckslers (C21 Pto)
Zwei 24 mm Schraubenschlüssel zum Montieren die Auswurftrichters Für die Montage gelieferte Teile Alle Befestigungselemente zur Befestigung des Einzugs- und Auswurftrichters am Häcksler sind im Lieferumfang enthalten. Einzugstrichter Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 5: Montage Des Häckslers
Häckslergehäuse (Abbildung zeigt den C13 PTO mit montiertem Auswurftrichter) Montage des Häckslers Der Hansa Häcksler für Unterholz wird möglicherweise ohne montierten Einzugs- und Auswurftrichter geliefert. Alle Befestigungselemente (Schrauben, Muttern und Unterlegscheiben) befinden sich an ihren jeweiligen Komponenten. Montage des Auswurftrichters Fetten Sie den Flansch am Häcksler... -
Seite 6: Montage Des Einzugstrichters
Entfernen Sie die Grate von den Wellenenden, fetten Sie diese ein und bauen Sie sie wieder zusammen. Hinweis: Befolgen Sie die Montage- und Gebrauchsanweisungen des Herstellers der PTO-Welle. Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 7: Sicherheit
Ärmel und Hosen, um nackte Haut abzudecken. Gewicht des Häckslers Zerrungen, Stellen Sie den Häcksler während des Betriebs und während Quetschwunden der Montage am Dreipunktgestänge auf ebenem Boden auf. Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 8: Betrieb
• Frisch geschnittenes Material lässt sich besser verarbeiten als trockenes Material • Der maximale Durchmesser der Holzäste für den C13 PTO und den C21 PTO beträgt 90 mm bzw. 130 mm C21 PTO C13 PTO Es empfiehlt sich, für folgende Handgriffe einen Holzstock mit einem Durchmesser von ca. 80 mm und einer Länge von 600 mm griffbereit zu haben: •... - Seite 9 Wenn der Schneidrotor langsamer wird, führen Sie das Material langsamer ein. Verarbeitetes Material nicht im Auswurfbereich ansammeln lassen, da dies: den ordentlichen Auswurf verhindern kann zum Rückschlag von Material durch die Zuführöffnung führen kann Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019...
-
Seite 10: Startvorgang
Stellen Sie sicher, dass der Häcksler während des Betriebs fest auf dem Boden steht. Abschaltvorgang Bringen Sie den Traktor wieder in die Leerlaufposition. Schalten Sie den PTO-Antrieb aus. Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 11: Lagerung
✓ Prüfen Sie den Häcksler auf lose Schrauben und Muttern. ✓ Prüfen Sie die Riemenspannung (siehe Abschnitt zur Riemenspannung). Die Riemen dehnen sich, wenn sie neu sind. Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 12: Nachschärfen Und Auswechseln Der Messer
Eine beschädigte Schutzvorrichtung muss sofort durch eine identische oder gleichwertige Schutzvorrichtung ersetzt werden. Es wird empfohlen, sich an Hansa zu wenden, um eine Schutzvorrichtung zu erhalten. WARNUNG Stellen Sie vor Beginn der Instandhaltungsarbeiten am Häcksler mit PTO-Wellenantrieb sicher, dass der Traktor auf einer ebenen Fläche mit angezogenen Feststellbremsen abgestellt ist, dass der Motor gestoppt ist, der... -
Seite 13: Schärfen Der Messer
Messerkante beim Schneiden schwerer Äste das Gegenmesser durch Auslenkung berühren und die scharfe Kante beschädigen. Bei zu großem Abstand können kleine Zweige und Faserstoffe unverarbeitet durchgezogen werden. Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 14: Einstellung Des Gegenmessers
WARNING! Jedes Mal, wenn die Messerspannbolzen bis zu 35 Nm drehmomentiert und wieder gelöst werden, wird die Lebensdauer der Schrauben reduziert. Die Messerspannbolzen müssen meistens nach sechsmaligem Schärfen ausgetauscht werden. Kontaktieren Sie Hansa für Ersatzbolzen (m8x35 Senkbolzen der Klasse 12.9 oder höher). Verwenden Sie nur echte Hansa-Bolzen. -
Seite 15: Einstellen Der Riemenspannung
Muttern an, um das Leitrad festzustellen. Versteller Ziehen Sie die Spannmuttern an, um den Versteller zu sichern. Bringen Sie erneut den Riemenschutz und die PTO-Welle an. Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 16: Auswechseln Des Riemens
Verschlissene Seitenwand des Riemens Rückseite des Riemens Der C13 PTO benötigt zwei B55-Keilriemen und der C21 drei B60-Keilriemen. Wenn die Riemen ausgewechselt werden müssen, folgen Sie den Anweisungen zum Einstellen der Riemenspannung. Überprüfen Sie zwei Betriebsstunden nach dem Auswechseln der Riemen die Spannung. Die Spannung des ausgewechselten Riemens ändert sich schnell, da der Riemen anfänglich vom Riemenscheibensystem abgenutzt wird. -
Seite 17: Spezifikationen
Art des Auswurftrichters 270° Drehteil 270° Drehteil Aufkleber Aufkleber Beschreibung Standort Allgemeine Hinweise zur Maschinensicherheit und zum Einzugstrichter Seite des Einzugstrichters PIC-Schutzgefahr und Drehgeschwindigkeit Oberseite des PIC-Schutzes Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019... - Seite 18 Riemenschutzgefahr Rotorgehäuse vorne, neben dem Riemenschutz Lagerschutzgefahr Neben Lagerschutz (x2 für C13 PTO) Rotor- und Gehäusesicherheit Oberseite des Auswurftrichters Auswurftrichter- und Ablenkblechgefahren (nur C13PTO) Auswurfablenkblech Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019...
- Seite 19 Sicherheit der PTO-Welle und Dreipunktaufhängung Gehäusevorderseite neben dem Riemenschutz Garantierter Schallleistungspegel (nur C13PTO) Rückseite des Rotorgehäuses neben dem Einzugstrichter Garantierter Schallleistungspegel (nur C21PTO) Rückseite des Rotorgehäuses unter dem Einzugstrichter Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019...
-
Seite 20: Hansa Globale Eingeschränkte Garantie
Kaufnachweis mit der klar ausgewiesenen Geräteseriennummer für Garantiezwecke akzeptiert. Wenn keine dieser Unterlagen verfügbar ist und HANSA keine Aufzeichnung der Angaben zum Käufer hat, wird die Garantiefrist ab dem entsprechenden Verkaufsdatum des Großhändlers berechnet. Jeder Anspruch unter dieser Garantie muss innerhalb der unten angegebenen Garantiezeit geltend gemacht werden. - Seite 21 Meeresbrisen, Salz oder anderen Umwelteinflüssen entstehen. Einschränkungen • HANSA behält sich das Recht vor, ein Produkt zu ändern, zu modifizieren und zu verbessern, ohne die Verpflichtung einzugehen, ein zuvor verkauftes Produkt, das diese Modifikationen nicht aufweist, zu ersetzen. • In keinem Fall übersteigt die Haftung von HANSA den Kaufpreis des Produkts.
-
Seite 22: Inbetriebnahme - Checkliste Und Registrierung
In Australien wird diese Garantie von Hansa Products Pty Ltd. gewährt. Diese Garantie wird zusätzlich zu anderen gesetzlichen Rechten und Rechtsmitteln gewährt. Unsere HANSA-Produkte verfügen über Garantien, die gemäß den australischen Verbrauchergesetzen nicht ausgeschlossen werden können. 2. Sollte eine Bestimmung dieser Garantie von einer zuständigen Behörde ganz oder teilweise für ungültig oder nicht durchsetzbar befunden werden, bleiben die Gültigkeit der übrigen Bestimmungen dieser Garantie und der Rest der... -
Seite 23: Informationen Zum Schallausgang (C13 Pto)
Informationen zum Schallausgang (C13 PTO) Der Schallleistungspegel und der Schalldruckpegel des Hansa C13 PTO wurden gemessen gemäß den folgenden Prüfvorschriften: Richtlinie 2000/14/EG EN ISO 3744:2010 ISO 11201:2010 ISO 4871:1996 EN 13683:2004 EN 13525:2005 Der garantierte Schallleistungspegel, der vom Hersteller gemäß der Richtlinie 2000/14/EG anzugeben ist, lautet: Hansa C13 PTO: 108 dB (A) relativ zu 1 pW. -
Seite 24: Ec-Konformitätserklärung (C13 Pto)
ISO 11684:1995 ISO 13857:2008 EN 13683:2004 EN 13525:2005 EN 50581:2012 Unterzeichnet für und im Auftrag von: Hansa Products Ltd ________________________ Martin Vogel, Geschäftsführer Hamilton, Neuseeland 10. September 2017 Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 25: Ec-Konformitätserklärung (C21 Pto)
ISO 13857:2008 EN 13683:2004 EN 13525:2005 BS EN 50581:2012 Unterzeichnet für und im Auftrag von: Hansa Products Ltd ________________________ Martin Vogel, Geschäftsführer Hamilton, Neuseeland 10. September 2017 Hansa C13/C21 PTO B&I-Handbuch – OM-P021 Revision C 10/10/2019 © Hansa Chippers 2019...
