Betriebs-, Instandhaltungs- und Sicherheitshandbuch
WICHTIG: Alle Bediener müssen dieses
Handbuch vollständig lesen und
verstehen, bevor sie den Häcksler
verwenden. Bewahren Sie dieses
Handbuch zur späteren Verwendung auf.
HANSA NEW ZEALAND
GARTENLAND DEUTSCHLAND
+64 7 849 4749
+49 4281 712 777
www.hansaproducts.co.nz
www.gartenland.de
info@hansaproducts.co.nz
info@gartenland.de
HANSA AUSTRALIA
HANSA NEUSEELAND
1800 426 722
+64 7 849 4749
www.hansaproducts.com.au
www.hansaproducts.com
info@hansaproducts.com.au
info@hansaproducts.co.nz
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hansa C7
Inhaltszusammenfassung für Hansa C7
- Seite 1 Betriebs-, Instandhaltungs- und Sicherheitshandbuch WICHTIG: Alle Bediener müssen dieses Handbuch vollständig lesen und verstehen, bevor sie den Häcksler verwenden. Bewahren Sie dieses Handbuch zur späteren Verwendung auf. HANSA NEW ZEALAND HANSA AUSTRALIA HANSA NEUSEELAND GARTENLAND DEUTSCHLAND +64 7 849 4749 info@hansaproducts.co.nz 1800 426 722 info@hansaproducts.com.au...
-
Seite 2: Inhaltsverzeichnis
NHALTSVERZEICHNIS WAS KANN MEIN HANSA HÄCKSLER VERARBEITEN? ........................1 ..............................1 ERWENDUNGSZWECK DES ÄCKSLERS LIEFERUNG IHRES HANSA HÄCKSLERS ............................1 ................................1 OMPONENTEN DES ÄCKSLERS ......................................3 ONTAGE SICHERHEIT ....................................6 ................................... 6 ETREIBERKOMPETENZ ..............................7 RKENNEN VON EFAHREN UND ISIKEN BETRIEB ...................................... -
Seite 3: Was Kann Mein Hansa Häcksler Verarbeiten

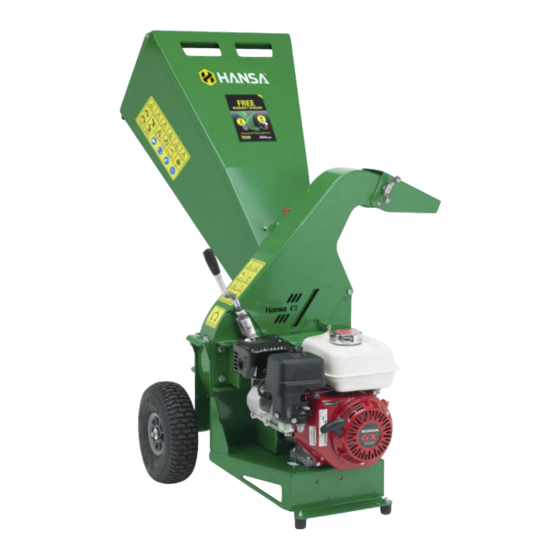

Was kann mein Hansa Häcksler verarbeiten? Verwendungszweck des Häckslers Der C7 Hansa Häcksler ist für die Verarbeitung von organischem Material einschließlich Holzästen mit einem Durchmesser von höchstens 70 mm ausgelegt. Ist fuer die regelmäßige Nutzung konzipiert, um große Gärten, Freizeit-Grundstücke und Anbauflächen zu erhalten. - Seite 4 4 mm Imbusschlüssel zum Anziehen zur Not-Halt-Halterung Karton 1 enthält: ✓ Häckslergehäuse ✓ Zwei Räder ✓ Ein Kartonblock, der bei der Befestigung der Räder als Stütze des Alle Teile des C7 in zwei separaten Kartons Häckslergehäuses dient Inhalt des 1. Kartons Räder und Kartonblock Häcksler Gehäuse VORSICHT: Das Häckslergehäuse ist SEHR schwer.
-
Seite 5: Montage
Zwei Schrauben, Federscheiben und schwere Unterlegscheiben zum Befestigen des Auswurftrichters am Häckslergehäuse Montage Montage des Häckslergehäuses Platzieren Sie den Kartonblock unter dem Häckslergehäuse – dies erleichtert das Anbringen der Räder. Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 6: Montage Des Auswurftrichters
Auswurftrichters zeigt zum Einrastgriff. Befestigen Sie den Auswurftrichter am Häckslergehäuse, indem Sie die Kopfschrauben (Artikel Nr. 6) und die Nyloc-Muttern (Artikel Nr. 7) mit einem 6-mm-Inbusschlüssel und einem 13-mm- Schraubenschlüssel festziehen. Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 7: Montage Des Einzugstrichters
Befestigen Sie den Drehgriff (Artikel Nr. 3) mit einem 14 mm Schraubenslüssel am Einrastgriff. Stellen Sie sicher, dass die Federscheibe (Artikel Nr. 1) vor dem Festziehen auf dem Gewinde des Einrastgriffs platziert ist. Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 8: Schließen Sie Die Not-Aus-Verdrahtung An
Personen unter 18 Jahren ist es NICHT erlaubt den Häcksler zu bedienen. Darüber hinaus können lokale Vorschriften das Alter des Betreibers einschränken. Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen, ist es NICHT erlaubt die Maschine zu bedienen. Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 9: Erkennen Von Gefahren Und Risiken
Seien Sie vorsichtig beim Umgang mit Benzin, Öl und Fett. schädliche Dämpfe Waschen Sie die Haut bei Verunreinigung mit Benzin, Öl oder Fett. Tanken Sie den Häcksler NICHT in geschlossenen Räumen auf. Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 10: Betrieb
Stellen Sie sicher, dass alle Häckslerkomponenten an Ort und Stelle und in gutem Zustand sind Wenn Teile abgenutzt oder beschädigt sind, wenden Sie sich bitte für Ersatz an Hansa. Die Kraftstoff- und Motorölstände liegen über den Mindestwerten Der Einzugstrichter und das Gehäuse sind frei von Materialresten Alle Schilder sind in gutem Zustand und gut lesbar ... -
Seite 11: Sichere Betriebsweise
Es ist schwieriger zu handhaben Die Messer werden viel schneller stumpf Keine kurzen, dicken Holzstücke in den Häcksler eingeben Sie springen und drehen sich im Einzugstrichter Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 12: Startvorgang
(Position „on“ (Ein)) Drehen Sie den Gashebel auf Gashebel „max“ und lösen Sie den (Position Riemenantrieb, indem Sie den "max") Einrastgriff gegen den Uhrzeigersinn bis zum Anschlag drehen. Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... - Seite 13 Um den Riemenantrieb einzuschalten, drehen Sie den Einrastgriff langsam bis zum Anschlag im Uhrzeigersinn. Dies muss langsam erfolgen, damit der Schneidrotor die Drehzahl erhöht. Andernfalls kann der Motor abgewürgt werden. Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019...
-
Seite 14: Abschaltvorgang
Schneidmechanismus einspeist, um sicherzustellen, dass es nicht durch die Maschine gezogen wird, ohne richtig geschnitten zu werden Führen Sie dabei die Hände NICHT an der Gummiklappe vorbei Fasermaterial wird effektiver verarbeitet, wenn es grün statt trocken ist Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 15: Benzin
Lagern Sie den Häcksler vor Regen geschützt. Wasser kann Rost am Stahlkörper des Häckslers verursachen. Transport Der C7 ist so konzipiert, dass er von einer Person bewegt werden kann. Dazu muss er an beiden Griffen oben am Einzugstrichter nach hinten geneigt Griffe werden, damit das Gewicht auf die Räder übertragen wird. -
Seite 16: Fehlerbehebung
Versuchen Sie NICHT, den Häcksler zu reparieren, wenn Sie nicht entsprechend kompetent sind. WARNUNG Öffnen Sie NICHT das Gehäuse, wenn der Motor und der Schneidrotor nicht vollständig gestoppt sind. Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 17: Instandhaltung
Eine beschädigte Schutzvorrichtung muss sofort durch eine identische oder gleichwertige Schutzvorrichtung ersetzt werden. Es wird empfohlen, sich an Hansa zu wenden, um eine Schutzvorrichtung zu erhalten. Messerschleifen und Messerwechsel Woher weiß ich, dass die Messer nachgeschliffen werden müssen? ... -
Seite 18: Herausnehmen Der Messer Zum Schärfen
Erweichen der Stahlmesser zu vermeiden. Erneutes Einsetzen der Messer Reinigen Sie alle Montageflächen und montieren Sie die Messer in umgekehrter Reihenfolge. Ziehen Sie die Muttern mit einem Drehmomentschlüssel an (22 Nm). Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... - Seite 19 WARNUNG! Jedes Mal, wenn die Messerspannbolzen bis zu 22 Nm drehmomentiert und wieder gelöst werden, wird die Lebensdauer der Schrauben reduziert. Die Messerspannbolzen müssen meistens nach sechsmaligem Schärfen ausgetauscht werden. Kontaktieren Sie Hansa für Ersatzbolzen (m8x25 Senkbolzen der Klasse 12.9 oder höher). Verwenden Sie nur echte Hansa-Bolzen.
-
Seite 20: Motorwatung
„Auswechseln des Riemens“ auf Seite 19). Danach muss der Riemen vollständig eingespannt werden. Bei festem Druck auf den Riemen sollte eine Durchbiegung von ca. 10 mm vorhanden sein (siehe Abbildung auf der folgenden Seite). Ändern Sie die Riemenspannung bei Bedarf. Durchbiegung hier überprüfen Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 21: Einstellen Der Riemenspannung
Wenn die Riemen in Ihrem Häcksler wie einer der Riemen in den folgenden Bildern aussehen oder deutlich beschädigt sind, müssen sie ausgewechselt werden. Weicher, geschwollener Riemen Aufgeplatzte Riemenabdeckung Rissige Unterseite des Riemens Abgenutzte Abdeckung auf der Verschlissene Seitenwand des Rückseite des Riemens Riemens Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... - Seite 22 Hinweis: Die Riemen verlaufen zwischen dem Leitrad und der Riemenführung am Spannarm. Setzen Sie den Motor wieder ein und vergewissern Sie sich, dass die Riemenscheiben in einer Linie sind. Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019...
-
Seite 23: Reifendruck
Der maximal empfohlene Reifendruck beträgt 25 Psi. Übermäßiges Aufpumpen kann zum Reißen des Reifens führen. Bolzen Drehmoment Festigkeitsklasse der verwendeten Bolzen Empfohlenen Anzugsdrehmoment Empfohlenen Anzugsdrehmoment Bolzengröße Schlüsselweite lb ft lb ft 13 mm 16 mm 12.5 18 mm 24 mm 30 mm Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 24: Spezifikationen
40 mm Messer Einzugssystem Häckselleistung 70 mm Einzugsart Einzug durch Schwerkraft, automatisch Öffnung des Einzugstrichters 130 x 150 mm Auswurfsystem Auswurfhöhe 845 mm Art des Auswurftrichters Auswurf verstellbar Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 25: Hansa Globale Eingeschränkte Garantie
Kaufnachweis mit der klar ausgewiesenen Geräteseriennummer für Garantiezwecke akzeptiert. Wenn keine dieser Unterlagen verfügbar ist und HANSA keine Aufzeichnung der Angaben zum Käufer hat, wird die Garantiefrist ab dem entsprechenden Verkaufsdatum des Großhändlers berechnet. Jeder Anspruch unter dieser Garantie muss innerhalb der unten angegebenen Garantiezeit geltend gemacht werden. - Seite 26 Meeresbrisen, Salz oder anderen Umwelteinflüssen entstehen. Einschränkungen • HANSA behält sich das Recht vor, ein Produkt zu ändern, zu modifizieren und zu verbessern, ohne die Verpflichtung einzugehen, ein zuvor verkauftes Produkt, das diese Modifikationen nicht aufweist, zu ersetzen. • In keinem Fall übersteigt die Haftung von HANSA den Kaufpreis des Produkts.
-
Seite 27: Eingeschränkte Garantie - Honda-Motor
In Australien wird diese Garantie von Hansa Products Pty Ltd. gewährt. Diese Garantie wird zusätzlich zu anderen gesetzlichen Rechten und Rechtsmitteln gewährt. Unsere HANSA-Produkte verfügen über Garantien, die gemäß den australischen Verbrauchergesetzen nicht ausgeschlossen werden können. 2. Sollte eine Bestimmung dieser Garantie von einer zuständigen Behörde ganz oder teilweise für ungültig oder nicht durchsetzbar befunden werden, bleiben die Gültigkeit der übrigen Bestimmungen dieser Garantie und der Rest der... -
Seite 28: Aufkleber
Standort Allgemeine Hinweise zur Maschinensicherheit und zum Einzugstrichter Seite des Einzugstrichters Rotoreinrücksteuerung Gehäuseseite neben dem Einrückarm Riemenschutzgefahr Rotorgehäuse vorne, neben dem Riemenschutz Rotor- und Gehäusesicherheit Oberseite des Auswurftrichters Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019... -
Seite 29: Informationen Zum Schallausgang
Ablenkblechsicherheit Auswurfablenkblech Garantierter Schallleistungspegel Rückseite des Rotorgehäuses Informationen zum Schallausgang Der Schallleistungspegel und der Schalldruckpegel des Hansa C7 wurden gemäß den folgenden Prüfvorschriften gemessen: Richtlinie 2000/14/EG EN ISO 3744:2010 ISO 11201:2010 ISO 4871:1996 EN 13683:2003 Der garantierte Schallleistungspegel, der vom Hersteller gemäß der Richtlinie 2000/14/EG anzugeben ist, lautet: Hansa C7: 108 dB (A) relativ zu 1pW. -
Seite 30: Ec-Konformitätserklärung
ISO 7010:2011 ISO 11684:1995 ISO 13857:2008 EN 13683:2003 EN 50581:2012 Unterzeichnet für und im Auftrag von: Hansa Products Ltd ________________________ Martin Vogel, Geschäftsführer Hamilton, Neuseeland 10. September 2017 Hansa C7EU B&I-Handbuch – OM-019 Revision C 10/10/2019 © Hansa Chippers 2019...
