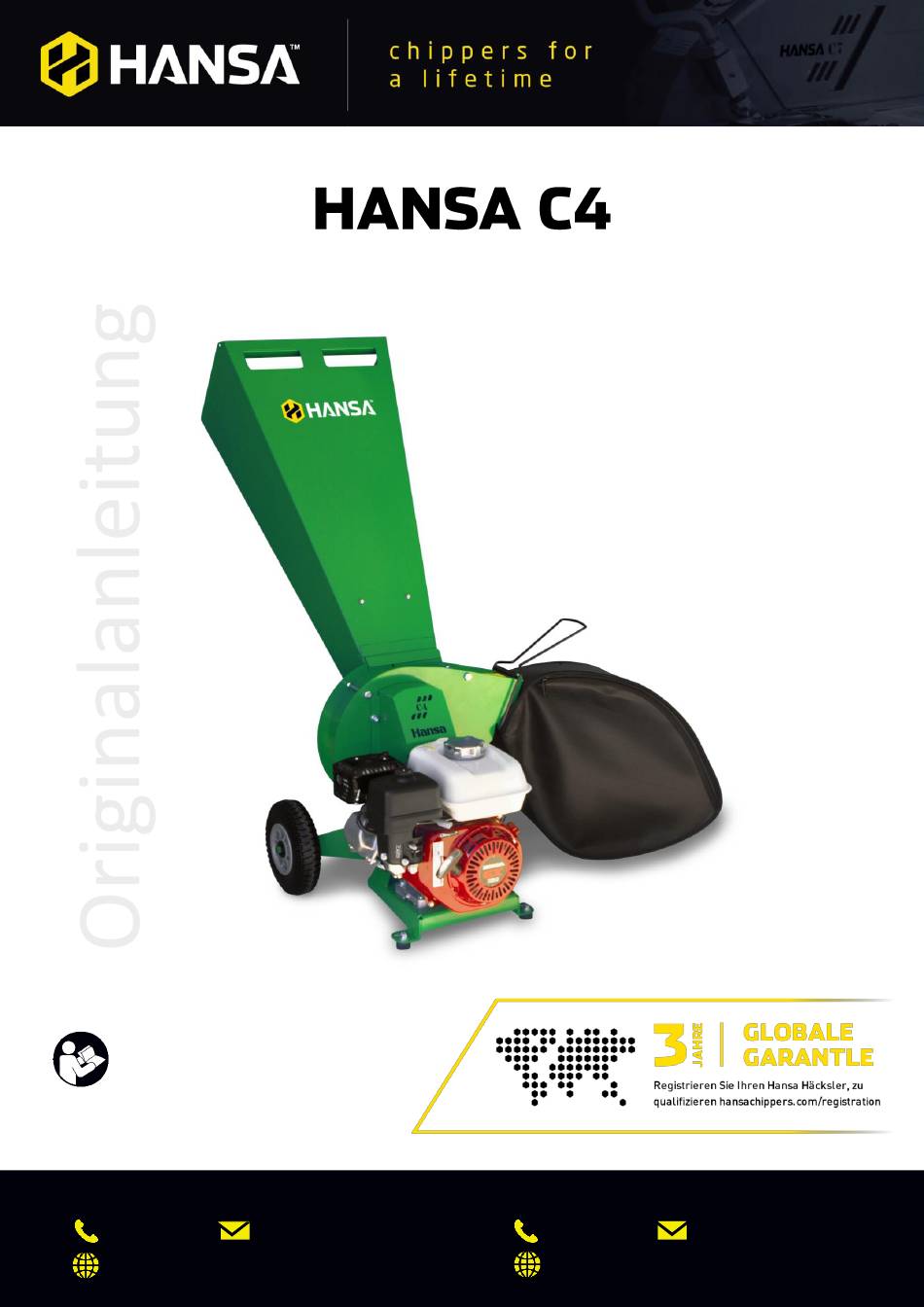

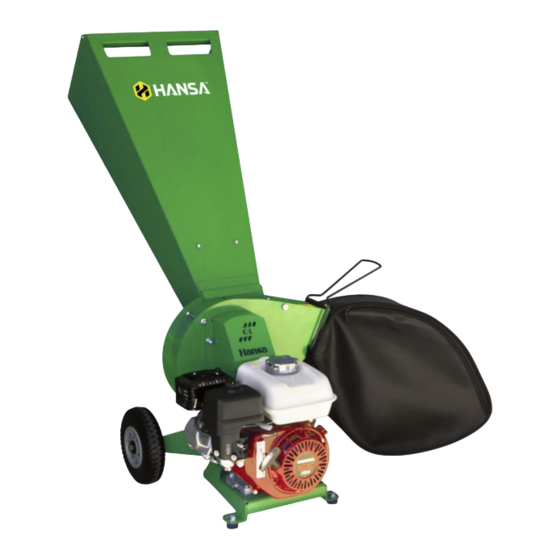

Betriebs-, Instandhaltungs- und Sicherheitshandbuch
WICHTIG: Alle Bediener müssen dieses
Handbuch vollständig lesen und
verstehen, bevor sie den Häcksler
verwenden. Bewahren Sie dieses
Handbuch zur späteren Verwendung auf.
GARTENLAND DEUTSCHLAND
+49 4281 712 777
www.gartenland.de
info@gartenland.de
HANSA NEUSEELAND
+64 7 849 4749
www.hansaproducts.com
info@hansaproducts.co.nz
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hansa C4
Inhaltszusammenfassung für Hansa C4
- Seite 1 Betriebs-, Instandhaltungs- und Sicherheitshandbuch WICHTIG: Alle Bediener müssen dieses Handbuch vollständig lesen und verstehen, bevor sie den Häcksler verwenden. Bewahren Sie dieses Handbuch zur späteren Verwendung auf. GARTENLAND DEUTSCHLAND HANSA NEUSEELAND +49 4281 712 777 info@gartenland.de +64 7 849 4749 info@hansaproducts.co.nz www.gartenland.de www.hansaproducts.com...
-
Seite 2: Inhaltsverzeichnis
..................................19 CHRAUBENDREHMOMENT SPEZIFIKATIONEN ..................................19 AUFKLEBER....................................20 HANSA GLOBALE EINGESCHRÄNKTE GARANTIE ............... ERROR! BOOKMARK NOT DEFINED. EINGESCHRÄNKTE GARANTIE – HONDA-MOTOR ........................23 INBETRIEBNAHME – CHECKLISTE UND REGISTRIERUNG ......................23 EC-KONFORMITÄTSERKLÄRUNG ..............................24 Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019... -
Seite 3: Was Kann Mein Hansa Häcksler Verarbeiten
Was kann mein Hansa Häcksler verarbeiten? Verwendungszweck des Häckslers Der C4 Hansa Häcksler ist für die Verarbeitung von organischem Material einschließlich Holzästen mit einem Durchmesser von höchstens 50 mm ausgelegt. Verwenden Sie den Häcksler NICHT für andere Zwecke. Organische Abfälle umfassen:... -
Seite 4: Einzugstrichter
Ein Messer zum Aufschneiden des Kartons • Zwei 13-mm-Schraubenschlüssel zum Anziehen des Einzugstrichters Karton 2 Karton 1 Alle Teile des C4 in zwei separaten Kartons Karton 1 enthält: ✓ Häckslergehäuse VORSICHT! Das Häckslergehäuse ist schwer. Daher wird empfohlen, den Karton aufzuschneiden, anstatt das Gehäuse herauszuheben. -
Seite 5: Inhalt Des Befestigungssatzes (In Karton 2)
über die Lasche oben am Rotorgehäuse schieben. Stellen Sie den Einzugstrichter so ein, dass die Bohrungen auf der Rückseite des Rotorgehäuses mit den Bohrungen auf der Rückseite des Einzugstrichters übereinstimmen. Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... -
Seite 6: Montage Des (Optionalen) Auffangbeutels
über die Haken oben am Auswurftrichter. So sollte es aussehen, wenn der Auffangbeutel richtig montiert ist. Wiederholen Sie die Schritte 3 und 4 in umgekehrter Reihenfolge, um den Auffangbeutel zu entfernen. Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... -
Seite 7: Sicherheit
Augenverletzungen, kleinere Tragen Sie beim Bedienen der Maschine immer eine Material Schnittwunden Schutzbrille. Kein Teil des Körpers darf sich vor dem Auswurftrichter befinden. Maschine NICHT so aufstellen, dass der Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... -
Seite 8: Betrieb
Alle Schrauben, Muttern, Bolzen und anderen Befestigungen sind ordnungsgemäß gesichert Stellen Sie sicher, dass alle Häckslerkomponenten an Ort und Stelle und in gutem Zustand sind Wenn Teile abgenutzt oder beschädigt sind, wenden Sie sich bitte für Ersatz an Hansa. Die Kraftstoff- und Motorölstände liegen über den Mindestwerten Der Tankdeckel ist gesichert und es tritt kein Kraftstoff aus dem Tank aus Der Einzugstrichter und das Gehäuse sind frei von Materialresten... -
Seite 9: Sichere Betriebsweise
Bewegen Sie den Häcksler, sodass der Auswurftrichter vom Stapel weg weist, oder bewegen Sie das verarbeitete Material, um Verstopfungen zu vermeiden Schalten Sie den Motor aus, wenn Sie den Arbeitsbereich verlassen Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... -
Seite 10: Startvorgang
Bevor Sie den Häcksler starten, vergewissern Sie sich, dass die Anweisungen im Abschnitt „Sichere Einrichtung“ auf Seite 6 dieses Handbuchs befolgt wurden. Chokehebel Drehen Sie den Chokehebel, den (Position „on“ (Ein)) Kraftstoffhebel und den Motorschalter in die Position „on“ (Ein). Kraftstoffhebel (Position „on“ (Ein)) Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... -
Seite 11: Abschaltvorgang
Sie den Chokehebel in die Stellung „off“ (Aus) (siehe Abbildung). Abschaltvorgang Gashebel (Position "min") Drehen Sie den Gashebel in die Position "min". Drehen Sie den Motorschalter in die Position „off“ (Aus). Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... -
Seite 12: Benzin
Transport Der C4 ist so konzipiert, dass er von einer Person bewegt werden kann. Dazu muss er an beiden Griffen oben am Einzugstrichter nach hinten geneigt werden, damit das Gewicht auf die Räder übertragen wird. Der Häcksler kann so zum und vom Arbeitsort bewegt werden. -
Seite 13: Fehlerbehebung
Ersetzen oder reparieren Sie beschädigte Teile. Überprüfen Sie, ob lose Teile vorhanden sind, und ziehen Sie diese fest. Versuchen Sie NICHT, den Häcksler zu reparieren, wenn Sie nicht entsprechend kompetent sind. Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... -
Seite 14: Wartung
Eine beschädigte Schutzvorrichtung muss sofort durch eine identische oder gleichwertige Schutzvorrichtung ersetzt werden. Es wird empfohlen, sich an Hansa zu wenden, um eine Schutzvorrichtung zu erhalten. Nachschärfen und Auswechseln der Messer Woher weiß ich, dass die Messer nachgeschärft werden müssen? ... -
Seite 15: Herausnehmen Der Messer Zum Schärfen
Schnittwinkel von 40 ° ist entscheidend für die Leistung 40 ° des Häckslers. Achten Sie darauf, dass beim Schleifen viel Kühlmittel verwendet wird, um ein Erweichen der Stahlmesser zu vermeiden. Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... -
Seite 16: Erneutes Einsetzen Der Messer
Sie eine schwere Sie eine schwere Unterlegscheibe auf Unterlegscheibe auf die mittlere Schraube. die äußere Schraube. Sechskantmutter Sechskantmutter Schwere Federscheibe Unterlegscheibe Schwere Federscheibe Unterlegscheibe Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... - Seite 17 Kante beschädigen. Bei zu großem Abstand können kleine Zweige und Faserstoffe unverarbeitet durchgezogen werden. Drehen Sie den Schneidrotor von Hand, um sicherzustellen, dass er sich frei dreht. Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019...
-
Seite 18: Motorwartung
WARNUNG Jedes Mal, wenn die Messerspannbolzen bis zu 22 Nm drehmomentiert und wieder gelöst werden, wird die Lebensdauer der Schrauben reduziert. Die Messerspannbolzen müssen meistens nach sechsmaligem Schärfen ausgetauscht werden. Kontaktieren Sie Hansa für Ersatzbolzen (m8x25 Senkbolzen der Klasse 12.9 oder höher). Verwenden Sie nur echte Hansa-Bolzen. -
Seite 19: Einstellen Der Riemenspannung
Der Riemen sollte sich bei Druck um 5 mm biegen. Ziehen Sie mit zwei 16-mm-Schlüsseln die beiden Spannmuttern unten am Häcksler wieder an. Prüfen Sie Spannmuttern erneut die Riemenspannung. Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... -
Seite 20: Auswechseln Des Riemens
Lösen und entfernen Sie den Motor mit zwei 13-mm- Schraubenschlüsseln (4 x M8 Muttern). Ersetzen Sie den Riemen (A21-Keilriemen). Setzen Sie den Motor wieder ein und ziehen Sie die Befestigungselemente wieder fest. Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... -
Seite 21: Schraubendrehmoment
Wellendurchmesser 24 mm Messer Einzugssystem Häckselleistung 50 mm Einzugsart Einzug durch Schwerkraft, automatisch Öffnung des Einzugstrichters 100 x 130 mm Auswurfsystem Auswurfhöhe 450 mm Art des Auswurftrichters Fest Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... -
Seite 22: Aufkleber
Aufkleber Aufkleber Beschreibung Standort Allgemeine Hinweise zur Maschinensicherheit und zum Einzugstrichter Seite des Einzugstrichters Riemenschutzgefahr Rotorgehäuse vorne, neben dem Riemenschutz Auswurftrichter- und Ablenkblechsicherheit Auswurfablenkblech Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019... -
Seite 23: Hansa Globale Eingeschränkte Garantie
Kaufnachweis mit der klar ausgewiesenen Geräteseriennummer für Garantiezwecke akzeptiert. Wenn keine dieser Unterlagen verfügbar ist und HANSA keine Aufzeichnung der Angaben zum Käufer hat, wird die Garantiefrist ab dem entsprechenden Verkaufsdatum des Großhändlers berechnet. Jeder Anspruch unter dieser Garantie muss innerhalb der unten angegebenen Garantiezeit geltend gemacht werden. - Seite 24 Meeresbrisen, Salz oder anderen Umwelteinflüssen entstehen. Einschränkungen • HANSA behält sich das Recht vor, ein Produkt zu ändern, zu modifizieren und zu verbessern, ohne die Verpflichtung einzugehen, ein zuvor verkauftes Produkt, das diese Modifikationen nicht aufweist, zu ersetzen. • In keinem Fall übersteigt die Haftung von HANSA den Kaufpreis des Produkts.
-
Seite 25: Eingeschränkte Garantie - Honda-Motor
In Australien wird diese Garantie von Hansa Products Pty Ltd. gewährt. Diese Garantie wird zusätzlich zu anderen gesetzlichen Rechten und Rechtsmitteln gewährt. Unsere HANSA-Produkte verfügen über Garantien, die gemäß den australischen Verbrauchergesetzen nicht ausgeschlossen werden können. 2. Sollte eine Bestimmung dieser Garantie von einer zuständigen Behörde ganz oder teilweise für ungültig oder nicht durchsetzbar befunden werden, bleiben die Gültigkeit der übrigen Bestimmungen dieser Garantie und der Rest der... -
Seite 26: Ec-Konformitätserklärung
ISO 7010:2011 ISO 11684:1995 ISO 13857:2008 EN 50434:2014 EN 50581:2012 Unterzeichnet für und im Auftrag von: Hansa Products Ltd ________________________ Martin Vogel, Geschäftsführer Hamilton, Neuseeland 10. September 2017 Hansa C4 B&I-Handbuch – OM-018 Revision A 10/10/2019 © Hansa Chippers 2019...
