Swan Cleaning Module-II Installationsanleitung Seite 64

Cleaning Module-II
Tubos
Funcionamien- Si solamente se emplea una solución de limpieza, se bombea el
canal 11 (recipiente y válvula de solenoide en el lado derecho).
to con una so-
lución de Realice las siguientes modificaciones en las conexiones de los tu-
bos:
limpieza
1 Retire todos los tubos pertenecientes al canal 12 (tubo de bom-
2 Desconecte el tubo que va hasta el monitor desde la salida [C]
64
ba, tubos de reactivos).
del bloque de distribución y conéctelo directamente al tubo de
bomba [B] que queda.

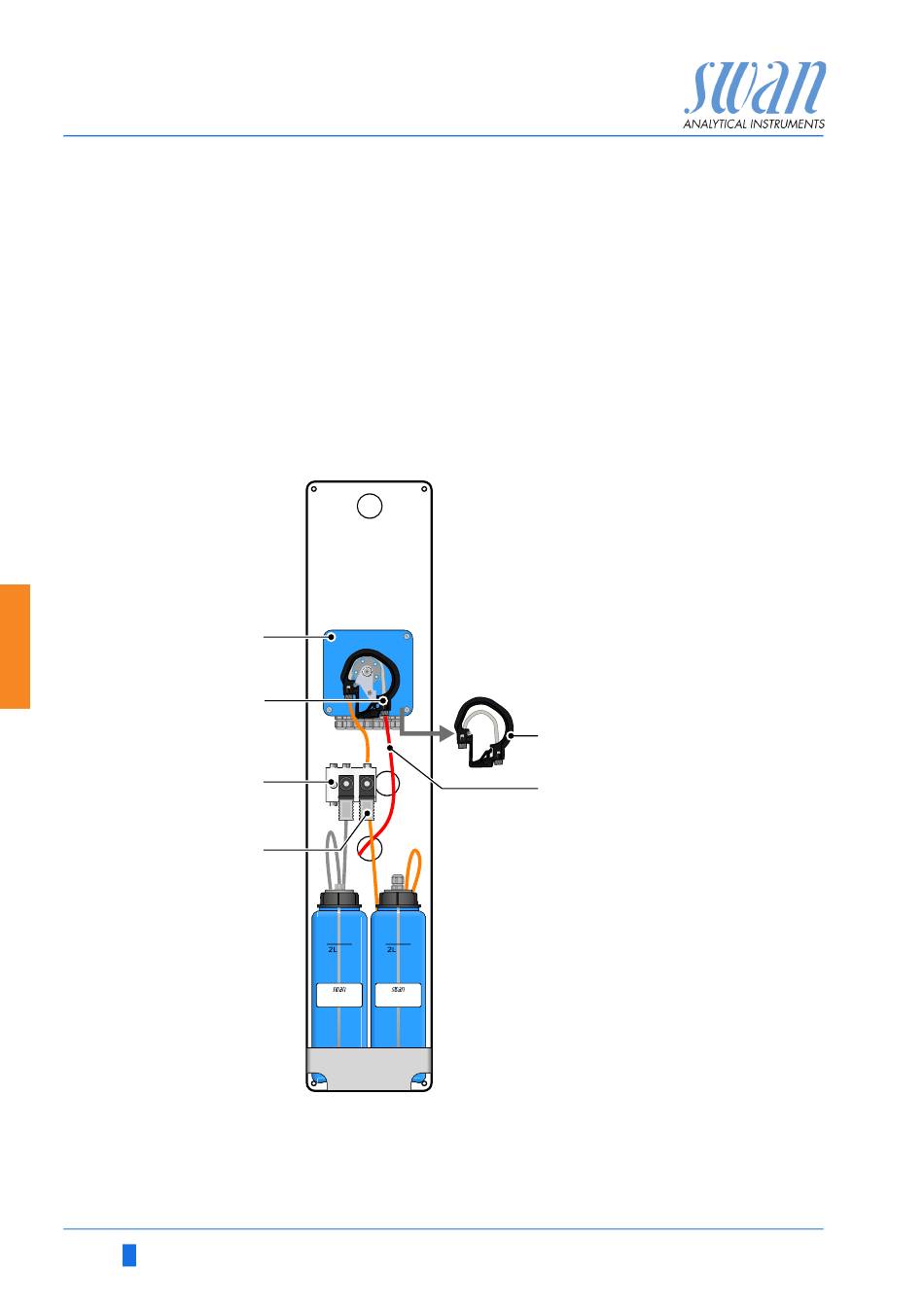

A
B
C
12 11
D
A
Bomba peristáltica
B Tubo de bomba
C Bloque de
distribución
D
Válvula de solenoide
11 (canal activo)
E Tubo 14 o 15 que va
al instrumento
F Tubo de bomba del
canal 12
F
E
A-96.250.599 / 020620
