Swan Cleaning Module-II Installationsanleitung Seite 27

Cleaning Module-II
Installation
Direkter An-
schluss an den
AMI-Messum-
former
A-96.250.599 / 020620
Bei dieser Verbindungsart wird die Peristaltikpumpe des Cleaning
Module-II direkt an den AMI-Messumformer angeschlossen und
das Photometer wird an die Peristaltikpumpe angeschlossen.
WARNUNG
Gefahr durch elektrischen Schlag!
Den AMI-Analysator vom Netz trennen, bevor das Signalkabel
angeschlossen wird.
Um das Cleaning Module-II an den AMI SAC254 anzuschliessen,
wie folgt vorgehen:
1 Das Instrument gemäss «Betriebsstopp zwecks Wartung» im
Kapitel 6 der entsprechenden Betriebsanleitung abschalten.
2 Das Gehäuse des AMI-Messumformers öffnen. Das Photome-
ter vom AMI-Messumformer trennen und das Kabel aus der Ka-
belverschraubung herausziehen.
3 Das vom Cleaning Module-II kommende Signalkabel in das Ge-
häuse des AMI-Messumformers führen. Die Kabel gemäss dem
untenstehenden Schema anschliessen.
4 Das Gehäuse des AMI-Messumformers schliessen.
5 Die Peristaltikpumpe des Cleaning Module-II öffnen:
–Die Spannrahmen der Peristaltikpumpe entspannen und
entfernen.
–Die 4 Schrauben lösen und den Deckel vom Gehäuse
abnehmen.

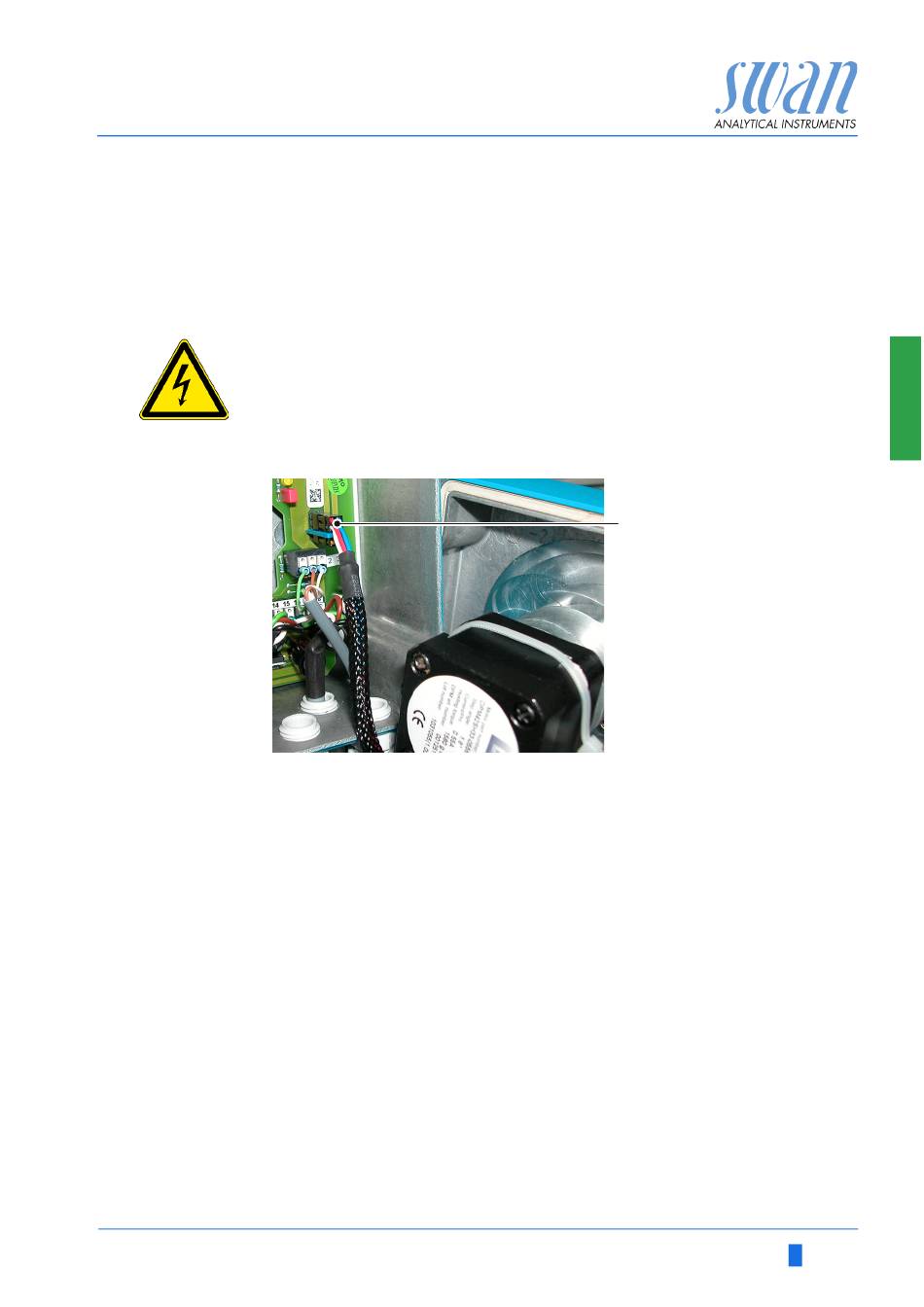

–Den Motorstecker [A] ausstecken.
A Motorstecker
A
